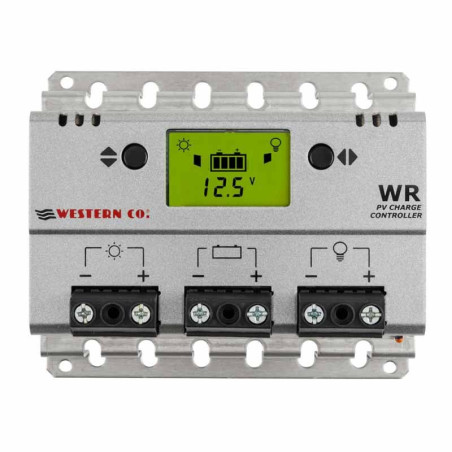

WR30 Regolatore di carica PWM Western Co. da 30A con display

I vari programmi di gestione carico rendono il WR30 la soluzione completa in molte applicazioni fotovoltaiche; ad esempio per alimentare telecamere che devono funzionare solo di giorno, oppure per alimentare lampeggiatori o segnalazioni stradali che devono funzionare solo di notte o per alimentare sistemi di illuminazione che devono funzionare per un determinato numero di ore per notte.

Il WR30 rileva lo stato giorno/notte in base alla tensione di modulo; quindi non è necessario collegare ulteriori sensori al regolatore.

La tensione di ricarica è compensata in temperatura in modo da caricare batterie anche in condizioni di temperatura estreme (da -10 a 60 °C) senza comprometterne la vita utile.

Si possono impostare programmi di carica per batteria ermetiche/gel (SEAL) o per batteria ad acido libero (FLOOD).

Il circuito è realizzato interamente con componenti allo stato solido (MOSFET); quindi rispetto ad analoghi prodotti realizzati con componenti elettromeccanici garantiamo una maggiore affidabilità nel tempo.

Il circuito ha le seguenti protezioni: Inversione di polarità della batteria: se si invertono i morsetti di batteria il WR30 non alimenta il carico, disabilita la carica della batteria e segnala all’operatore un errore.

Corrente inversa sul modulo fotovoltaico: durante la notte, quando il modulo fotovoltaico non produce corrente, il regolatore WR/30 ha internamente un diodo di blocco che evita la scarica della batteria verso il modulo fotovoltaico.

Low-battery: Quando la tensione di batteria scende sotto la soglia Vlb (impostabile dall’utente) il WR/30 toglie l’alimentazione sulla sua uscita LOAD in modo da proteggere la batteria da scariche profonde.

Cortocircuito sul carico: qualora la corrente sul carico superi il valore nominale pari a 30,0A per più di 0,5 secondi il regolatore distacca il carico.

Sovra-temperatura: quando la temperatura interna supera gli 80°C vengono distaccati sia il modulo PV sia il carico in modo da evitare che l’eccessivo surriscaldamento porti a rottura del circuito.

Sovraccarico da modulo PV: se la corrente dal modulo supera il valore massimo consentito si disabilita la ricarica a protezione del circuito interno.

CARATTERISTICHE GENERALI

• Tipo di batteria Pb-AGM/GEL e Pb acido libero configurabile

• Auto-riconoscimento tensione batteria 12V/24V

• Ricarica tipo PWM con tensione di ricarica compensata in temperatura

• Diodo di blocco integrato

• Max corrente dal modulo PV 30A

• Max potenza dal modulo PV 430W @12V e 860W @24V

• Max corrente del carico 30A

• Protezione della batteria da scariche profonde con soglia di tensione configurabile

• Protezione di sovraccarico/cortocircuito

• Protezione di inversione di polarità della batteria con segnalazione in caso di errore

• Carcassa in acciaio verniciato e alluminio

• Morsetti 10 mmq

• Display con visualizzazione: - tensione batteria - corrente di ricarica - corrente sul carico - energia prodotta dal modulo - energia erogata al carico
