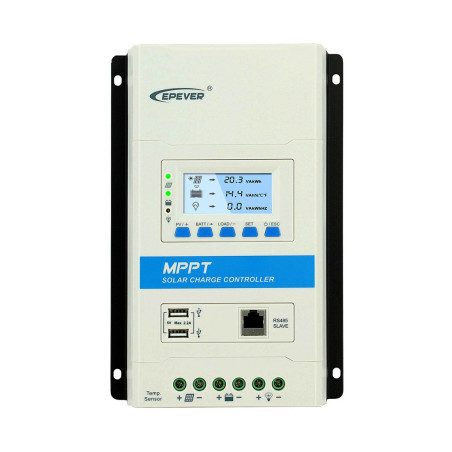

Regolatore MPPT EPEVER TRIRON 4210N 40A 12/24V
Regolatore di carica MPPT EPEVER TRIRON 4210N da 40 A per batterie 12/24 V, con ingresso fotovoltaico fino a 100 V Voc e potenza nominale di carica pari a 520 W a 12 V o 1040 W a 24 V.
La versione TRIRON4210N-2U comprende display DS2, interfaccia UCS RS485 e due uscite USB 5 V. Compatibile con batterie al piombo e al litio correttamente configurate; grado di protezione IP30.
Il regolatore MPPT EPEVER TRIRON 4210N-2U da 40 A è la taglia più potente della famiglia TRIRON 100 V per sistemi a batteria 12/24 V. Gestisce fino a 520 W di potenza fotovoltaica nominale con banco a 12 V e fino a 1040 W con banco a 24 V, con efficienza di tracking dichiarata almeno pari al 99,5% ed efficienza massima di conversione fino al 98%.
La configurazione 2U include il display LCD DS2 e l'interfaccia UCS. Il DS2 consente di leggere e impostare i principali dati di pannelli, batteria e uscita carico; l'UCS fornisce comunicazione RS485 e due porte USB con uscita complessiva 5 V / 2,2 A.
Quando scegliere il TRIRON 4210N da 40 A?
Questa taglia è indicata per impianti off-grid con maggiore potenza fotovoltaica, banchi batterie capienti e carichi DC che richiedono più margine rispetto ai modelli da 20 o 30 A. A 24 V può gestire 1040 W nominali riducendo la corrente nei cavi rispetto a un sistema equivalente a 12 V.
Il regolatore limita automaticamente corrente e potenza di carica ai valori nominali. Questo non autorizza a superare la tensione massima del campo: il Voc della stringa deve essere verificato nelle condizioni più fredde previste.
Cosa comprende la versione TRIRON4210N-2U?
- Modulo di potenza EPEVER TRIRON 4210N da 40 A.
- Display LCD DS2 con visualizzazione e impostazione dei parametri.
- Interfaccia UCS con comunicazione RS485.
- Due uscite USB 5 V, 2,2 A complessivi.
- Compatibilità con MT50, adattatori Bluetooth o Wi-Fi e data logger EPEVER opzionali.
Specifiche tecniche EPEVER TRIRON 4210N
| Riferimento MR WATT | TRIRON4210N-2U |
| Tecnologia di carica | MPPT |
| Corrente nominale di carica | 40 A |
| Corrente nominale uscita LOAD | 40 A |
| Tensione nominale batteria | 12/24 VDC |
| Intervallo tensione batteria | 8-32 VDC |
| Potenza nominale di carica PV | 520 W a 12 V; 1040 W a 24 V |
| Tensione massima a circuito aperto PV | 100 V alla minima temperatura operativa; 92 V a 25 °C |
| Intervallo di lavoro MPPT | Da tensione batteria + 2 V fino a 72 V |
| Efficienza tracking MPPT | Almeno 99,5% |
| Efficienza massima conversione | 98% |
| Autoconsumo | Fino a 14 mA a 12 V; fino a 15 mA a 24 V |
| Messa a terra | Negativo comune |
| Interfaccia | RS485 tramite UCS |
| Uscita USB | 5 VDC, 2,2 A complessivi |
| Temperatura di lavoro con LCD | Da -25 °C a +55 °C |
| Grado di protezione | IP30 |
| Dimensioni del regolatore | 256,8 x 183 x 66,7 mm |
| Peso netto del regolatore | 2,06 kg |
| Sezione massima morsetti | 16 mm² |
Come dimensionare il campo fotovoltaico
Con batteria a 12 V la potenza nominale ammessa è 520 W; con batteria a 24 V è 1040 W. Oltre alla potenza va controllato il Voc della stringa: 92 V a 25 °C e 100 V come limite assoluto alla minima temperatura operativa.
Il Voc aumenta con il freddo. Occorre quindi usare il coefficiente termico dei moduli e la temperatura minima del sito. L'intervallo MPPT termina a 72 V: restare sotto 100 V non significa automaticamente lavorare nel punto ottimale.
Batterie compatibili e configurazione
Il TRIRON 4210N supporta batterie al piombo sigillate, AGM, GEL e ad acido libero, profili personalizzati e batterie al litio LiFePO4 o NMC quando tensioni e soglie sono compatibili con il BMS.
Con il litio la tensione 12/24 V deve essere impostata correttamente e tutti i parametri vanno verificati prima dell'avvio. Equalizzazione e compensazione termica non devono essere applicate come su una batteria al piombo aperta.
Installazione e sicurezza
Il grado IP30 impone l'installazione in un ambiente interno asciutto, pulito e ventilato. Lasciare spazio per la dissipazione e proteggere il dispositivo da acqua, condensa, polvere conduttiva e fonti di calore.
Collegare prima la batteria, poi l'eventuale carico DC e infine il campo fotovoltaico; scollegare in ordine inverso. L'inverter di potenza va collegato direttamente alla batteria con cavi, fusibili e sezionatori adeguati, non all'uscita LOAD.
Applicazioni consigliate
- Impianti off-grid residenziali di piccola e media potenza.
- Baite, rifugi, laboratori e sistemi autonomi.
- Camper e veicoli con banco batterie capiente a 12 o 24 V.
- Imbarcazioni con installazione in vano asciutto e ventilato.
- Telecomunicazioni, monitoraggio e illuminazione autonoma.
Domande frequenti
DS2 e UCS sono inclusi?
Sì. La sigla TRIRON4210N-2U identifica la configurazione con display DS2 e interfaccia UCS, dotata di RS485 e doppia USB.
È meglio usarlo a 12 V o 24 V?
Dipende dal banco batterie, ma a 24 V può gestire 1040 W nominali e riduce la corrente nei cavi rispetto a un sistema equivalente a 12 V.
Posso collegare batterie LiFePO4?
Sì, se i parametri sono compatibili con batteria e BMS. Impostare manualmente tensione del sistema e soglie di carica.
Quanti pannelli posso collegare?
Fino a 520 W nominali a 12 V o 1040 W a 24 V, rispettando anche 92 V Voc a 25 °C, 100 V con freddo e il range MPPT fino a 72 V.
Può essere installato all'aperto?
No, non direttamente. L'IP30 richiede un vano coperto, asciutto e ventilato, protetto da pioggia, spruzzi e condensa.
