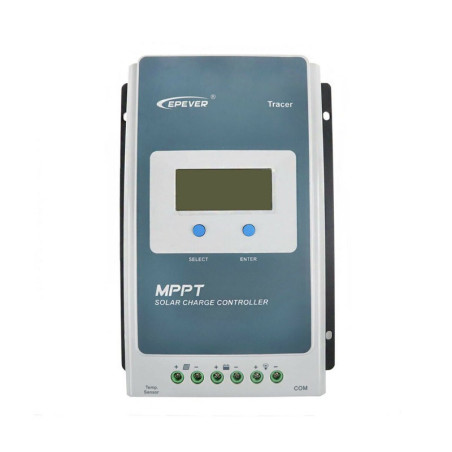

Regolatore MPPT EPEVER Tracer 1206AN 10A 12/24V
L'EPEVER Tracer 1206AN è il regolatore MPPT da 10 A d'ingresso della serie Tracer AN: carica batterie 12/24 V al piombo o al litio LiFePO4, con 130 W di moduli a 12 V e 260 W a 24 V. Ingresso fino a 60 V alla temperatura minima (46 V a 25 °C), RS485 Modbus per display MT50 e PC, efficienza MPPT oltre il 99,5%.
L'EPEVER Tracer 1206AN è il modo più semplice per avere un vero regolatore MPPT su un piccolo impianto ad isola. Rispetto a un PWM, l'inseguimento del punto di massima potenza permette di usare moduli di qualsiasi numero di celle, anche i moduli da tetto a 60 celle oggi più economici, convertendo la loro tensione più alta in corrente di carica per la batteria.
Il limite da conoscere: la tensione d'ingresso
Il Tracer 1206AN accetta al massimo 60 V di Voc alla temperatura minima di funzionamento, che corrispondono a 46 V a 25 °C. È il dato che decide come collegare i moduli:
- Un modulo da 60 celle (Voc intorno ai 38-41 V) va bene, anche d'inverno.
- Due moduli da 36 celle (Voc circa 22 V ciascuno) conviene collegarli in parallelo: in serie si arriva a circa 44 V, appena sotto il limite, e la tensione di massima potenza tocca il tetto di 36 V dell'intervallo MPP. Si lavora senza alcun margine.
- La tensione di massima potenza deve restare tra la tensione di batteria + 2 V e 36 V.
Con stringhe di più moduli in serie serve un regolatore a 100 V, come l'EPEVER XTRA4210N.
Specifiche tecniche EPEVER Tracer 1206AN
| Tecnologia di carica | MPPT, carica in 3 fasi |
| Tensione di sistema | 12 / 24 V automatica (manuale con batterie al litio) |
| Corrente di carica e scarica | 10 A |
| Tensione massima modulo (Voc) | 60 V alla temperatura minima, 46 V a 25 °C |
| Intervallo MPP | da tensione batteria + 2 V a 36 V |
| Potenza massima moduli | 130 W a 12 V, 260 W a 24 V |
| Batterie supportate | piombo sigillate, GEL, acido libero, LiFePO4, Li-NMC, profilo utente |
| Efficienza | conversione fino al 98%, MPPT non inferiore al 99,5% |
| Autoconsumo | 12 mA o meno |
| Comunicazione | RS485 Modbus, per display MT50 e software PC |
| Morsetti | fino a 4 mm² (12 AWG) |
| Temperatura di funzionamento | da -25 a +45 °C a piena potenza |
| Grado di protezione | IP30 |
| Dimensioni e peso | 172 x 139 x 44 mm, 0,57 kg |
Litio: cosa sapere prima di collegarlo
Il Tracer 1206AN ha profili per LiFePO4 (4 celle a 12 V, 8 a 24 V) e Li-NMC. Con il litio la tensione di sistema non viene riconosciuta in automatico e la compensazione termica è disattivata: i parametri si impostano con il display MT50 o il software PC via RS485. Su una batteria al piombo invece il regolatore riconosce da solo 12 o 24 V.
Gestione del carico
L'uscita carico da 10 A si comanda in modalità manuale, accensione al tramonto e spegnimento all'alba, timer da 1 a 15 ore dopo il tramonto o prima dell'alba, e modalità test. Il regolatore protegge da inversione di polarità dei moduli, sovraccarico, cortocircuito del carico e sovratensione d'ingresso.
Domande frequenti
Posso collegare due pannelli in serie al Tracer 1206AN?
Solo se la Voc della serie resta sotto i 46 V a 25 °C e sotto i 60 V alla temperatura minima del luogo, e la tensione di massima potenza sotto i 36 V. Con due moduli da 36 celle si è al limite: è più sicuro collegarli in parallelo.
Funziona con una batteria LiFePO4?
Sì, ha profili dedicati al litio. La tensione di sistema va impostata manualmente e i parametri si regolano con il display MT50 o il software PC.
Perché un MPPT da 10 A invece di un PWM?
Perché permette di usare moduli da tetto a 60 celle, più economici a parità di potenza, e recupera la differenza tra tensione del modulo e tensione di batteria. Con un PWM quella differenza andrebbe persa.
Posso collegare più di 130 W di pannelli a 12 V?
EPEVER ammette un sovradimensionamento fino a circa 195 W a 12 V e 390 W a 24 V: nelle ore centrali il regolatore limita la potenza a quella nominale, ma la carica migliora al mattino, alla sera e con cielo coperto.
Il display è incluso?
Il regolatore ha un display LCD integrato per lo stato di funzionamento. Il display remoto MT50 e il cavo per PC sono accessori opzionali collegati alla porta RS485.
