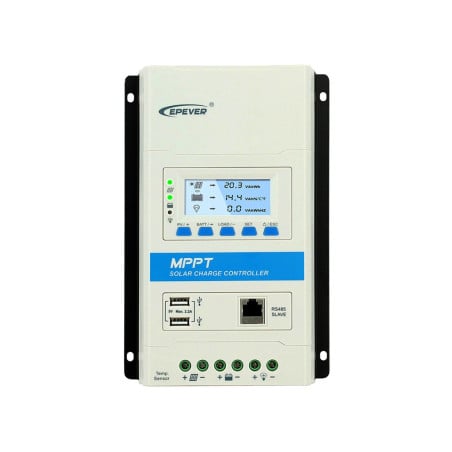

Regolatore MPPT EPEVER TRIRON 3210N 30A 12/24V
Regolatore di carica MPPT EPEVER TRIRON 3210N da 30 A per batterie 12/24 V, con ingresso fotovoltaico fino a 100 V Voc e potenza nominale di carica pari a 390 W a 12 V o 780 W a 24 V.
La versione TRIRON3210N-2U comprende display DS2, interfaccia UCS RS485 e due uscite USB 5 V. Compatibile con batterie al piombo e al litio correttamente configurate; grado di protezione IP30.
Il regolatore MPPT EPEVER TRIRON 3210N-2U da 30 A gestisce la ricarica di batterie a 12 V o 24 V in impianti fotovoltaici autonomi. L'algoritmo MPPT ricerca il punto di massima potenza dei pannelli, con efficienza di tracking dichiarata almeno pari al 99,5% ed efficienza massima di conversione fino al 98%.
La configurazione 2U comprende il display LCD DS2 e l'interfaccia UCS. Il DS2 permette di leggere tensione, corrente, potenza, energia prodotta e stato del carico; il modulo UCS aggiunge comunicazione RS485 per monitoraggio e configurazione e due porte USB con uscita complessiva 5 V / 2,2 A.
Perché scegliere un regolatore MPPT da 30 A?
Il TRIRON 3210N è adatto quando un regolatore da 20 A non offre margine sufficiente ma non serve ancora passare alla taglia da 40 A. In un sistema a 12 V può gestire una potenza nominale di carica fino a 390 W; a 24 V arriva a 780 W. La corrente nominale di carica e quella dell'uscita LOAD sono entrambe pari a 30 A.
Rispetto a un regolatore PWM, la conversione MPPT sfrutta meglio la tensione disponibile dai moduli, soprattutto quando la batteria è scarica, la temperatura dei pannelli è bassa o la tensione del campo fotovoltaico è superiore a quella del banco batterie.
Cosa comprende la versione TRIRON3210N-2U?
- Modulo di potenza EPEVER TRIRON 3210N da 30 A.
- Display LCD DS2 per consultazione e impostazione dei parametri.
- Interfaccia UCS con comunicazione RS485.
- Due uscite USB 5 V, 2,2 A complessivi.
- Compatibilità con accessori EPEVER opzionali come MT50, adattatori Bluetooth o Wi-Fi e data logger.
Specifiche tecniche EPEVER TRIRON 3210N
| Riferimento MR WATT | TRIRON3210N-2U |
| Tecnologia di carica | MPPT |
| Corrente nominale di carica | 30 A |
| Corrente nominale uscita LOAD | 30 A |
| Tensione nominale batteria | 12/24 VDC |
| Intervallo tensione batteria | 8-32 VDC |
| Potenza nominale di carica PV | 390 W a 12 V; 780 W a 24 V |
| Tensione massima a circuito aperto PV | 100 V alla minima temperatura operativa; 92 V a 25 °C |
| Intervallo di lavoro MPPT | Da tensione batteria + 2 V fino a 72 V |
| Efficienza tracking MPPT | Almeno 99,5% |
| Efficienza massima conversione | 98% |
| Autoconsumo | Fino a 14 mA a 12 V; fino a 15 mA a 24 V |
| Messa a terra | Negativo comune |
| Interfaccia | RS485 tramite UCS |
| Uscita USB | 5 VDC, 2,2 A complessivi |
| Temperatura di lavoro con LCD | Da -25 °C a +55 °C |
| Grado di protezione | IP30 |
| Dimensioni del regolatore | 238,3 x 158 x 62,7 mm |
| Peso netto del regolatore | 1,35 kg |
| Sezione massima morsetti | 16 mm² |
Come dimensionare i pannelli fotovoltaici
Con batteria a 12 V la potenza nominale di carica è 390 W; con batteria a 24 V è 780 W. Il numero di pannelli non si decide solo sommando i watt: la stringa deve restare sotto 92 V Voc a 25 °C e sotto il limite assoluto di 100 V nelle condizioni più fredde.
Poiché il Voc dei moduli aumenta con il freddo, il calcolo deve usare il coefficiente termico del datasheet dei pannelli e mantenere un margine di sicurezza. L'intervallo MPPT termina a 72 V, quindi una stringa può rispettare il limite assoluto ma lavorare fuori dall'intervallo ottimale.
Batterie compatibili e configurazione
Il TRIRON supporta batterie al piombo sigillate, AGM, GEL e ad acido libero, profili utente e batterie al litio come LiFePO4 e NMC quando i parametri sono compatibili con batteria e BMS.
Con il litio la tensione 12/24 V non deve essere affidata al riconoscimento automatico: va impostata correttamente prima dell'esercizio. Anche compensazione termica e soglie di carica devono rispettare la chimica utilizzata.
Installazione e protezioni
Il grado IP30 richiede installazione al coperto, in ambiente asciutto, pulito e ventilato. Collegare prima la batteria, poi l'eventuale carico DC e infine il campo fotovoltaico; scollegare in ordine inverso.
Un inverter di potenza va collegato direttamente alla batteria con cavi, fusibili e sezionamento adeguati, non all'uscita LOAD. La sezione dei cavi deve essere verificata in base a corrente, distanza, caduta di tensione e norme applicabili.
Domande frequenti
Il display DS2 e l'interfaccia UCS sono inclusi?
Sì. Il codice TRIRON3210N-2U identifica la configurazione con display DS2 e modulo UCS, dotato di RS485 e doppia USB.
Posso usare una batteria LiFePO4?
Sì, purché tensioni e soglie siano compatibili con la batteria e il suo BMS. Impostare manualmente la tensione del sistema e verificare tutti i parametri.
Quanti pannelli posso collegare?
Il limite nominale è 390 W a 12 V o 780 W a 24 V, rispettando anche 92 V Voc a 25 °C, 100 V con freddo e il range MPPT fino a 72 V.
Può essere installato all'esterno?
No, non direttamente. L'IP30 richiede un vano coperto, asciutto e ventilato, protetto da acqua e condensa.
Posso collegare un inverter all'uscita LOAD?
Non è la connessione corretta per un inverter di potenza. Collegarlo direttamente alla batteria con protezioni e cavi dimensionati.
