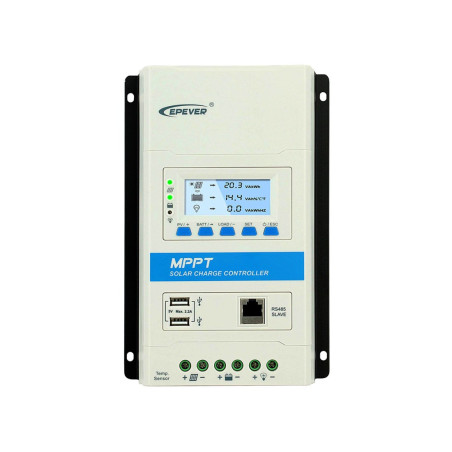

Regolatore MPPT EPEVER TRIRON 2210N 20A 12/24V

Il regolatore MPPT EPEVER TRIRON 2210N-2U da 20 A gestisce la ricarica di batterie a 12 V o 24 V in impianti fotovoltaici autonomi. La tecnologia MPPT ricerca il punto di massima potenza dei pannelli e converte l'energia disponibile verso la batteria con un'efficienza di tracking dichiarata non inferiore al 99,5% e un'efficienza massima di conversione DC/DC del 98%.

Questa configurazione comprende il display DS2 e l'interfaccia UCS. Il display permette di leggere i principali dati di pannelli, batteria e carico; l'interfaccia UCS aggiunge la comunicazione RS485 per il monitoraggio e la configurazione e due porte USB con uscita totale 5 V / 2,2 A per piccoli dispositivi.

Perché scegliere un regolatore MPPT da 20 A?

In un sistema off-grid il regolatore separa elettricamente il campo fotovoltaico dalla batteria e adatta tensione e corrente per eseguire una carica controllata. Rispetto a un regolatore PWM, l'MPPT può sfruttare meglio la tensione disponibile dai pannelli, soprattutto con batterie scariche, temperature basse o tensione del campo fotovoltaico sensibilmente superiore a quella del banco batterie. Il vantaggio reale dipende comunque da pannelli, cablaggi, temperatura e stato della batteria.

Cosa comprende la versione TRIRON2210N-2U?

• Modulo di potenza EPEVER TRIRON 2210N da 20 A.
• Display LCD DS2 con indicatori e pulsanti di consultazione e configurazione.
• Interfaccia UCS con comunicazione RS485.
• Due uscite USB 5 V, 2,2 A totali, attive secondo la gestione dell'uscita carico.
• Compatibilità con il display remoto MT50, acquistabile separatamente.

Specifiche tecniche EPEVER TRIRON 2210N

Come dimensionare i pannelli fotovoltaici

Con un banco batterie a 12 V la potenza nominale di carica ammessa è 260 W; con un banco a 24 V sale a 520 W. Il numero di pannelli non si decide soltanto sommando i watt: bisogna verificare anche la tensione a circuito aperto della stringa. A 25 °C il manuale indica un limite di 92 V Voc per i modelli TRIRON 2210N; il valore di 100 V è il limite alla minima temperatura operativa. Poiché il Voc dei pannelli aumenta con il freddo, il dimensionamento deve usare il coefficiente termico riportato nel datasheet dei moduli e mantenere un margine di sicurezza.

L'inverter non deve essere collegato all'uscita carico del regolatore: va collegato direttamente alla batteria con cavi e protezioni dimensionati per la sua corrente. L'uscita carico da 20 A è destinata a utenze DC compatibili e alle modalità di controllo previste dal regolatore.

Batterie compatibili e configurazione

Il TRIRON supporta batterie al piombo sigillate, AGM, GEL, ad acido libero e profili personalizzati, oltre a batterie al litio come LiFePO4 e litio NMC quando i parametri sono compatibili con le indicazioni del produttore della batteria e del BMS.

Con batterie al piombo il regolatore può riconoscere automaticamente un sistema 12/24 V. Con batterie al litio la tensione di sistema deve essere impostata correttamente e non va affidata al riconoscimento automatico. Anche compensazione termica e soglie di carica devono rispettare la chimica e il BMS della batteria.

Dove può essere utilizzato?

• Impianti fotovoltaici off-grid per baite, piccoli edifici e sistemi autonomi.
• Camper, van e applicazioni mobili con banco batterie 12/24 V.
• Impianti su imbarcazioni, purché il regolatore sia installato in un vano asciutto e ventilato.
• Sistemi di telecomunicazione, monitoraggio remoto e illuminazione autonoma.
• Piccoli impianti con necessità di lettura locale tramite display e monitoraggio RS485.

Installazione e protezioni

Il grado IP30 richiede installazione al coperto, in ambiente asciutto, pulito e ventilato. Lascia spazio libero per la dissipazione e non installare il regolatore in vani sigillati insieme a batterie ad acido libero. Il manuale richiede protezioni rapide esterne e collegamenti serrati correttamente.

Durante il cablaggio si collega prima la batteria, poi l'eventuale carico DC e infine il campo fotovoltaico; per la disconnessione si procede in ordine inverso. Il dimensionamento di fusibili, interruttori, cavi e stringhe deve essere eseguito da personale competente in base alla configurazione reale e alle norme applicabili.

Domande frequenti

Il display DS2 e l'interfaccia UCS sono inclusi?

Sì. Il codice TRIRON2210N-2U identifica la configurazione con display DS2 e modulo UCS. Il DS2 visualizza dati di pannelli, batteria e carico; l'UCS fornisce comunicazione RS485 e due uscite USB 5 V.

Posso usare una batteria LiFePO4 con questo regolatore?

Sì, purché tensioni e soglie di carica siano compatibili con batteria e BMS. Con il litio la tensione 12/24 V non deve essere lasciata al riconoscimento automatico: va configurata correttamente prima dell'esercizio.

Quanti pannelli posso collegare al TRIRON 2210N?

Dipende da potenza, Voc e collegamento serie-parallelo. Il limite nominale è 260 W con batteria 12 V o 520 W con batteria 24 V; la stringa deve inoltre restare sotto 92 V Voc a 25 °C e sotto il limite assoluto di 100 V nelle condizioni più fredde previste.

Il regolatore può essere montato all'esterno?

No, non direttamente. Il grado IP30 non protegge dalla pioggia o dagli spruzzi: serve un vano coperto, asciutto e ventilato, con spazio sufficiente per la dissipazione del calore.

Posso collegare un inverter all'uscita LOAD?

Non è la soluzione corretta per un inverter di potenza. Il manuale prescrive il collegamento dell'inverter direttamente alla batteria, con fusibile, cavi e sezionamento adeguati; l'uscita LOAD è destinata a carichi DC entro i limiti del regolatore.
