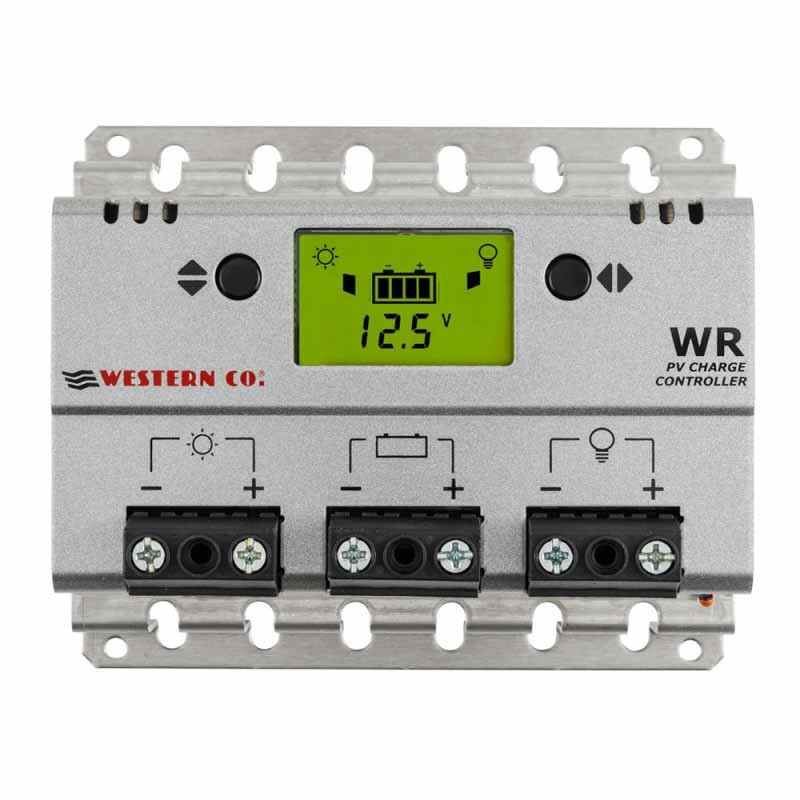

WR30 PWM Charge Controller Western Co. 30A with display

I vari programmi di gestione carico rendono il WR30 la soluzione completa in molte applicazioni fotovoltaiche; ad esempio per alimentare telecamere che devono funzionare solo di giorno, oppure per alimentare lampeggiatori o segnalazioni stradali che devono funzionare solo di notte o per alimentare sistemi di illuminazione che devono funzionare per un determinato numero di ore per notte. Il WR30 rileva lo stato giorno/notte in base alla tensione di modulo; quindi non è necessario collegare ulteriori sensori al regolatore. La tensione di ricarica è compensata in temperatura in modo da caricare batterie anche in condizioni di temperatura estreme (da -10 a 60 °C) senza comprometterne la vita utile. Si possono impostare programmi di carica per batteria ermetiche/gel (SEAL) o per batteria ad acido libero (FLOOD). Il circuito è realizzato interamente con componenti allo stato solido (MOSFET); quindi rispetto ad analoghi prodotti realizzati con componenti elettromeccanici garantiamo una maggiore affidabilità nel tempo. Il circuito ha le seguenti protezioni: Inversione di polarità della batteria: se si invertono i morsetti di batteria il WR30 non alimenta il carico, disabilita la carica della batteria e segnala all’operatore un errore. Corrente inversa sul modulo fotovoltaico: durante la notte, quando il modulo fotovoltaico non produce corrente, il regolatore WR/30 ha internamente un diodo di blocco che evita la scarica della batteria verso il modulo fotovoltaico. Low-battery: Quando la tensione di batteria scende sotto la soglia Vlb (impostabile dall’utente) il WR/30 toglie l’alimentazione sulla sua uscita LOAD in modo da proteggere la batteria da scariche profonde. Cortocircuito sul carico: qualora la corrente sul carico superi il valore nominale pari a 30,0A per più di 0,5 secondi il regolatore distacca il carico. Sovra-temperatura: quando la temperatura interna supera gli 80°C vengono distaccati sia il modulo PV sia il carico in modo da evitare che l’eccessivo surriscaldamento porti a rottura del circuito. Sovraccarico da modulo PV: se la corrente dal modulo supera il valore massimo consentito si disabilita la ricarica a protezione del circuito interno. CARATTERISTICHE GENERALI • Tipo di batteria Pb-AGM/GEL e Pb acido libero configurabile • Auto-riconoscimento tensione batteria 12V/24V • Ricarica tipo PWM con tensione di ricarica compensata in temperatura • Diodo di blocco integrato • Max corrente dal modulo PV 30A • Max potenza dal modulo PV 430W @12V e 860W @24V • Max corrente del carico 30A • Protezione della batteria da scariche profonde con soglia di tensione configurabile • Protezione di sovraccarico/cortocircuito • Protezione di inversione di polarità della batteria con segnalazione in caso di errore • Carcassa in acciaio verniciato e alluminio • Morsetti 10 mmq • Display con visualizzazione: - tensione batteria - corrente di ricarica - corrente sul carico - energia prodotta dal modulo - energia erogata al carico
