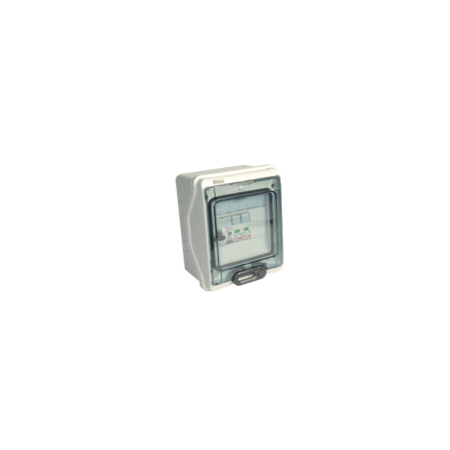

QIT3 SECSUN – Tableau AC monophasé 3 kW pour installations photovoltaïques
Tableau AC monophasé SECSUN QIT3 pour installations photovoltaïques de 3 kWp avec 1 onduleur. Protection avec disjoncteur différentiel magnétothermique 1P+N 300mA cl.A 6kA et parafoudre classe II 20kA. IP65 classe II — 164×200×116 mm. Pré-câblé, prêt à l’installation. Conforme CEI EN 61439-1/2.
Le QIT3 est le tableau électrique AC monophasé de la gamme SECSUN, conçu pour la protection des installations photovoltaïques résidentielles de 3 kWp avec 1 onduleur monophasé. Fabriqué en Italie avec une enveloppe en matériau isolant IP65 classe II, il est fourni pré-câblé et prêt à l’installation. Ses dimensions compactes (164 × 200 × 116 mm) le rendent adapté aussi bien aux installations intérieures qu’extérieures dans des espaces réduits.
Pourquoi un tableau AC est-il nécessaire pour le photovoltaïque ?
Le tableau AC est le composant qui garantit la protection électrique de l’onduleur et de l’installation photovoltaïque côté courant alternatif. Il intègre des protections magnétothermiques et différentielles contre les surcharges, les courts-circuits et les fuites à la terre, ainsi qu’un parafoudre qui protège l’onduleur des transitoires du réseau. Sans un tableau AC adapté, l’onduleur est exposé à des dommages irréparables lors d’événements réseau et l’installation n’est pas conforme aux normes CEI 64-8.
Spécifications techniques QIT3
| Code produit | QIT3 |
| Fabricant | SECSUN / Contact Italia – produit en Italie |
| Puissance nominale | 3 kWp |
| Type d’installation | Monophasé, 1 onduleur |
| Disjoncteur magnétothermique différentiel | 1P+N, 6kA, 300mA classe A |
| Parafoudre | Classe II, Imax 20kA monophasé |
| Indice de protection | IP65 classe II |
| Dimensions (LxHxP) | 164 × 200 × 116 mm |
| Poids | 2 kg |
| Interface CEI 0-21 | NON incluse (tableau de protection AC) |
| Conformité | CEI EN 61439-1/2 |
| Fourniture | Pré-câblé, prêt à l’installation |
Compatibilité onduleurs monophasés
Le QIT3 est compatible avec tous les principaux onduleurs photovoltaïques monophasés de 3 kW : Huawei SUN2000-3KTL, Solax X1-3.0T, SMA Sunny Boy 3.0, Fronius Primo 3.0, Growatt MIN 3000TL-X, Goodwe GW3000-ES, Solis Mini 3600 et autres. Le différentiel classe A garantit la protection également pour les onduleurs avec filtres EMI qui génèrent des courants de fuite avec composante continue, conformément à la norme CEI 64-8.
Contenu de la fourniture
- Tableau AC pré-câblé QIT3
- Disjoncteur magnétothermique différentiel 1P+N 6kA 300mA classe A
- Parafoudre monophasé classe II 20kA
- Enveloppe en matériau isolant IP65 classe II
- Déclaration de conformité CEI EN 61439-1/2
Questions fréquentes
Le QIT3 inclut-il le relais d’interface CEI 0-21 ?
Non. Le QIT3 est un tableau de protection AC qui n’inclut pas le relais d’interface CEI 0-21. Pour les installations raccordées au réseau public italien d’une puissance supérieure à 11,08 kW, un tableau d’interface dédié est nécessaire. Pour les installations de 3 kWp, il est conseillé de vérifier auprès de votre distributeur local (ex. E-Distribuzione) si l’onduleur dispose d’une fonction d’interface interne certifiée, ce qui peut rendre superflu un tableau d’interface séparé.
Le QIT3 s’installe-t-il en extérieur ?
Oui. L’indice IP65 et la construction en classe II rendent le QIT3 adapté à une installation en extérieur, protégé contre la poussière et les jets d’eau directs. La classe II élimine la nécessité de mise à la terre de l’enveloppe. Il est recommandé de l’installer à l’abri d’un ensoleillement direct prolongé afin de préserver la durée de vie des composants internes.
Quel calibre du disjoncteur magnétothermique est inclus dans le QIT3 ?
Le QIT3 est configuré pour des installations de 3 kWp. Pour un onduleur monophasé de 3 kW à 230V, le courant nominal est d’environ 13A. Contactez MR WATT pour connaître le calibre exact inclus et les options disponibles, afin de sélectionner celui qui convient le mieux à l’onduleur utilisé.
Quelle est la différence entre QIT3 et QIT6 ?
Le QIT3 est dimensionné pour des installations photovoltaïques monophasées de 3 kWp avec 1 onduleur, tandis que le QIT6 est la version pour des installations de 6 kWp. Le QIT6 inclut également un sectionneur bipolaire sous charge supplémentaire qui permet d’isoler physiquement le circuit pendant la maintenance, fonctionnalité absente du QIT3 de base. Pour des installations professionnelles ou d’entreprise, le QIT6 avec sectionneur est le choix recommandé.
Le QIT3 est-il pré-câblé ou dois-je le câbler sur chantier ?
Le QIT3 est fourni déjà câblé et prêt à l’installation. Sur chantier, il suffit de raccorder les câbles provenant de l’onduleur (côté AC) et ceux vers le tableau de distribution domestique, en suivant le schéma fourni par MR WATT. Aucun assemblage interne n’est requis.
