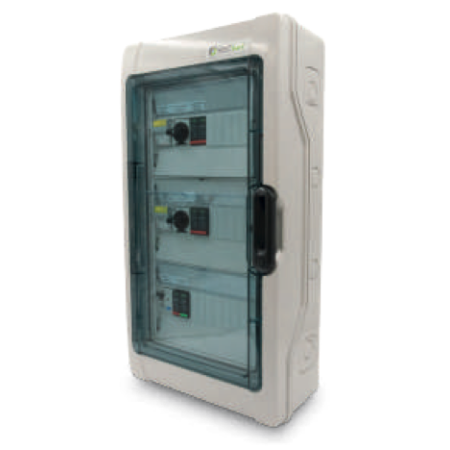

Coffret Photovoltaïque AC/DC SecSun UBM2102L 6kW 2 Strings
Le SecSun UBM2102L est un coffret combineur AC/DC (string box) pour installations photovoltaïques jusqu'à 6 kW avec 2 strings (600 VDC, 16 A) : sectionneurs et parafoudres DC et AC intégrés. IP65, classe II, conforme à EN 61439.
Le SecSun UBM2102L est un coffret combineur AC/DC (string box) précâblé pour installations photovoltaïques jusqu'à 6 kW avec 2 strings (600 VDC, 16 A). Il réunit dans une seule enveloppe IP65 les dispositifs de sectionnement et de protection entre les chaînes PV, l'onduleur et le réseau, côté DC et AC.
À quoi sert le UBM2102L ?
Avec deux chaînes indépendantes, le coffret combine les chaînes de manière ordonnée et apporte le sectionnement et la protection contre les surtensions et surintensités nécessaires entre modules, onduleur et réseau. Précâblé et certifié selon CEI EN 61439-1/2, il évite à l'installateur de monter les protections individuelles sur le chantier.
Spécifications techniques
| Modèle | SecSun UBM2102L |
| Configuration | 6 kW, 2 strings |
| Côté DC | 600 VDC, 16 A ; sectionneurs porte-fusibles de chaîne et parafoudres |
| Côté AC | Disjoncteur différentiel (RCBO) et parafoudre |
| Indice de protection | IP65, isolation classe II |
| Norme | Déclaration de conformité CEI EN 61439-1/2 |
| Dimensions | 622 × 432 × 161 mm (H×L×P) |
| Poids | 5 kg |
Questions fréquentes
À quoi sert un coffret combineur dans une installation PV ?
Il concentre dans une seule enveloppe certifiée les dispositifs de sectionnement et de protection entre modules, onduleur et réseau : sectionneurs DC et AC, fusibles et parafoudres. Il protège les équipements et permet d'isoler l'installation en un seul point pour une maintenance sûre.
Le UBM2102L convient-il à mon installation ?
Il est dimensionné pour jusqu'à 6 kW avec 2 strings (600 VDC, 16 A). Vérifiez que la tension, le courant et le nombre de chaînes de votre installation correspondent à ces valeurs avant l'achat.
Peut-il être installé à l'extérieur ?
Oui. L'indice IP65 protège de la poussière et des jets d'eau, de sorte qu'il peut être installé à l'extérieur ou dans un local technique, de préférence à l'abri de l'ensoleillement direct et des températures extrêmes.
Qui doit l'installer ?
L'installation et le raccordement doivent être réalisés par un électricien qualifié, en respectant les polarités, les couples de serrage et la réglementation applicable.
