QCM1601L | Panneau Photovoltaïque Champ 1 Chaîne –
QCM1601L tableau de champ photovoltaïque 1 chaîne — coffret de protection DC pour générateur photovoltaïque. Vérifiez avant commande la référence complète, les valeurs nominales et la compatibilité du système.

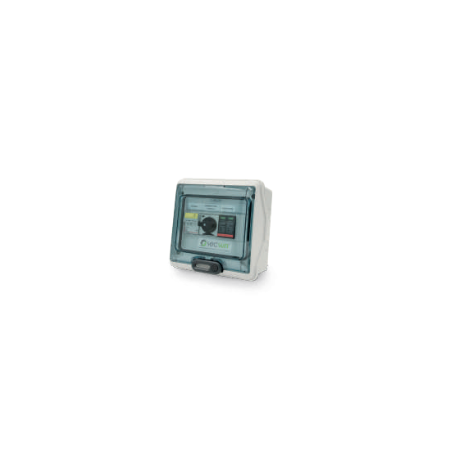

Le QCM1601L est un tableau de champ prévu pour une chaîne photovoltaïque. Il organise le raccordement continu et regroupe des fonctions de sectionnement et de protection. La fiche indique 600 VDC, un format compact et un boîtier IP65 adapté aux installations résidentielles ou tertiaires.
QCM1601L tableau de champ photovoltaïque 1 chaîne : fonction et domaine d’emploi
Le coffret crée un point de raccordement clair entre la chaîne et l’onduleur. Les protections contre les surintensités et surtensions, selon la configuration exacte, contribuent à la sécurité et facilitent la maintenance. Le choix doit être calculé à partir de Voc, Isc et des températures du générateur.
Les dimensions de 20 × 20 × 11,5 cm permettent de prévoir l’espace et le passage des câbles. Le poids annoncé est de 0,5 kg. L’étanchéité exige une fermeture correcte et des presse-étoupes adaptés au diamètre de chaque conducteur.
Caractéristiques et contrôles pour QCM1601L tableau de champ photovoltaïque 1 chaîne
| Produit | QCM1601L tableau de champ photovoltaïque 1 chaîne |
| Type de produit | coffret de protection DC pour générateur photovoltaïque |
| Valeurs principales | 1 chaîne, 600 VDC, IP65 |
| Dimensions | 20 × 20 × 11,5 cm |
| Poids | 0,5 kg |
| Installation | Électricien ou installateur photovoltaïque qualifié |
Compatibilité, étude et installation
Avant l’achat, comparez QCM1601L au schéma unifilaire, à la tension maximale de chaîne, au courant Isc, à la polarité, aux connecteurs et aux protections demandées. Vérifiez également la coordination avec l’onduleur et la mise à la terre. Deux coffrets proches peuvent contenir des composants différents.
La pose s’effectue hors tension, en respectant sections de conducteurs, rayons de courbure et couples de serrage. Après montage, contrôlez continuité de terre, isolement, polarité et sectionnement. La notice du fabricant prévaut toujours sur le résumé d’une page commerciale.
Questions fréquentes
Comment confirmer qu’il s’agit de la bonne variante ?
Comparez la désignation complète QCM1601L tableau de champ photovoltaïque 1 chaîne, la plaque signalétique, les valeurs électriques, les connexions et les dimensions avec l’étude ou l’équipement remplacé. L’apparence et la marque ne suffisent pas pour confirmer la compatibilité.
Que faut-il vérifier avant la commande ?
Contrôlez la référence QCM1601L, une chaîne, 600 VDC, le courant admissible, IP65, les dimensions et le schéma interne. En cas d’écart avec l’étude, transmettez à MR WATT la photo de la plaque ou du coffret remplacé avant de commander.
Qui doit installer le produit ?
QCM1601L tableau de champ photovoltaïque 1 chaîne doit être installé ou intégré par un professionnel qualifié, conformément à la documentation du fabricant et aux règles applicables sur le site. Le câblage, la polarité, les protections, les couples de serrage et la configuration doivent être contrôlés avant la mise en service.
Une installation extérieure est-elle possible ?
Seulement si IP65 est suffisant pour l’emplacement réel et si les entrées de câble conservent l’étanchéité. Prenez en compte soleil direct, pluie, condensation, température, atmosphère corrosive et éloignement des autres sources de chaleur.
Que contrôler à la livraison ?
Contrôlez l’emballage, la référence, les accessoires et l’état de QCM1601L tableau de champ photovoltaïque 1 chaîne. Ne mettez pas sous tension un équipement dont le boîtier ou les connecteurs sont endommagés. Conservez la notice et les informations de la plaque signalétique pour la maintenance.
