Coffret Photovoltaïque AC/DC SecSun UBM-57260 6kW 2 Strings
Le SecSun UBM-57260 est un coffret combineur AC/DC (string box) pour installations photovoltaïques monophasées jusqu'à 6 kW avec 2 strings indépendants à 1000 VDC : protections DC et AC intégrées. IP65, classe II, conforme à EN 61439.

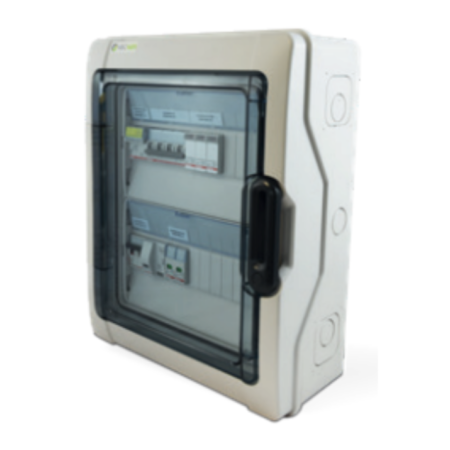

Le SecSun UBM-57260 est un coffret combineur AC/DC (string box) précâblé pour installations photovoltaïques monophasées jusqu'à 6 kW avec 2 strings indépendants à 1000 VDC. Il réunit dans une seule enveloppe IP65 les dispositifs de sectionnement et de protection entre les chaînes PV, l'onduleur et le réseau.
Pourquoi 1000 VDC et deux chaînes indépendantes ?
La tension DC de 1000 VDC permet des chaînes plus longues (plus de modules en série) qu'un coffret 600 V, et les deux chaînes indépendantes permettent de connecter deux entrées MPPT distinctes ou deux orientations, chacune restant protégée séparément. Le coffret réunit la combinaison des chaînes, le sectionnement et la protection contre les surtensions et surintensités, précâblé et certifié selon CEI EN 61439-1/2.
Spécifications techniques
| Modèle | SecSun UBM-57260 |
| Configuration | Monophasé, 6 kW, 2 chaînes indépendantes |
| Côté DC | 1000 VDC ; sectionneurs porte-fusibles de chaîne et parafoudres |
| Côté AC | Disjoncteur différentiel (RCBO) et parafoudre |
| Indice de protection | IP65, isolation classe II |
| Norme | Déclaration de conformité CEI EN 61439-1/2 |
| Dimensions | 622 × 340 × 161 mm (H×L×P) |
Questions fréquentes
Que fait un coffret combineur ?
Il concentre les dispositifs de sectionnement et de protection entre modules, onduleur et réseau dans une seule enveloppe certifiée — sectionneurs DC et AC, fusibles et parafoudres —, protégeant les équipements et permettant d'isoler l'installation en un seul point.
Quelle différence avec la version 600 VDC ?
Ce coffret est prévu pour 1000 VDC côté DC et supporte donc des chaînes plus longues qu'un modèle 600 V. Choisissez selon la tension maximale de chaîne (Voc à la température minimale prévue) de votre générateur.
Peut-il être installé à l'extérieur ?
Oui. L'indice IP65 protège de la poussière et des jets d'eau ; une installation à l'abri de l'ensoleillement direct et des températures extrêmes est recommandée pour une durée de vie plus longue.
Qui doit l'installer ?
L'installation et le raccordement doivent être réalisés par un électricien qualifié, en respectant les polarités, les couples de serrage et la réglementation applicable.
