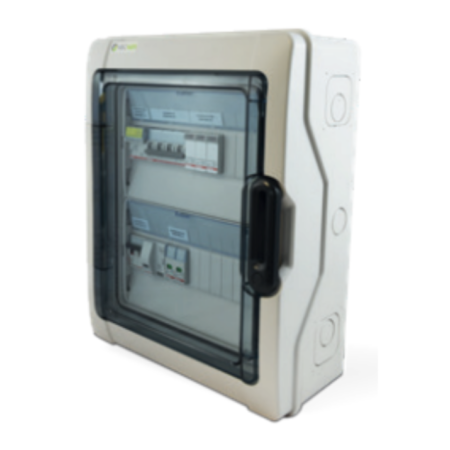

Coffret Photovoltaïque AC/DC SecSun UBM1101L 3kW 1 String
Le SecSun UBM1101L est un coffret combineur AC/DC (string box) pour installations photovoltaïques monophasées jusqu'à 3 kW, 1 string : sectionneurs DC et AC, parafoudres et différentiel intégrés. IP65, classe II, conforme à EN 61439.
Le SecSun UBM1101L est un coffret combineur AC/DC (string box) précâblé pour installations photovoltaïques monophasées jusqu'à 3 kW avec 1 string. Il réunit dans une seule enveloppe IP65 toutes les protections nécessaires entre les modules PV, l'onduleur et le réseau domestique : sectionnement, protection contre les surintensités et les surtensions côté DC et AC.
À quoi sert le UBM1101L ?
Entre la chaîne et l'onduleur, et entre l'onduleur et le réseau, l'installation a besoin de points de sectionnement et de protection contre les surtensions et les courants de défaut. Le UBM1101L réunit ces dispositifs dans un coffret mural, déjà câblé et certifié selon CEI EN 61439-1/2, de sorte que l'installateur n'a pas à monter les protections une par une sur le chantier.
Spécifications techniques
| Modèle | SecSun UBM1101L |
| Configuration | Monophasé, 3 kW, 1 string |
| Côté DC | Sectionneur porte-fusibles 2P avec fusibles 16 A / 1000 VDC ; parafoudre 600 VDC ; interrupteur-sectionneur en charge 16 A / 600 VDC |
| Côté AC | Disjoncteur différentiel 1P+N 20 A 6 kA 300 mA classe A ; parafoudre monophasé classe II Imax 20 kA |
| Indice de protection | IP65, isolation classe II |
| Norme | Déclaration de conformité CEI EN 61439-1/2 |
| Dimensions | 340 × 432 × 161 mm (L×H×P) |
Questions fréquentes
À quoi sert un coffret combineur dans une installation PV ?
Il concentre les dispositifs de sectionnement et de protection entre modules, onduleur et réseau dans une seule enveloppe certifiée : sectionneurs DC et AC, fusibles et parafoudres. Il protège les équipements et sécurise la maintenance, en permettant d'isoler l'installation en un seul point.
Le UBM1101L convient-il à mon installation ?
Il est dimensionné pour les installations monophasées jusqu'à 3 kW avec 1 string. Vérifiez que votre onduleur et votre chaîne correspondent à ces valeurs (tension, courant, nombre de chaînes) avant l'achat ; pour une puissance supérieure ou plus de chaînes, d'autres modèles de la gamme UBM sont disponibles.
Peut-il être installé à l'extérieur ?
Oui. L'indice IP65 protège de la poussière et des jets d'eau, de sorte que le coffret peut être installé à l'extérieur ou dans un local technique. Pour une durée de vie plus longue, une protection contre l'ensoleillement direct et les températures extrêmes reste recommandée.
Qui doit l'installer ?
L'installation et le raccordement doivent être réalisés par un électricien qualifié, en respectant les polarités, les couples de serrage et la réglementation applicable. Le coffret est précâblé, mais les raccordements sur site et la mise en service nécessitent un travail professionnel.
