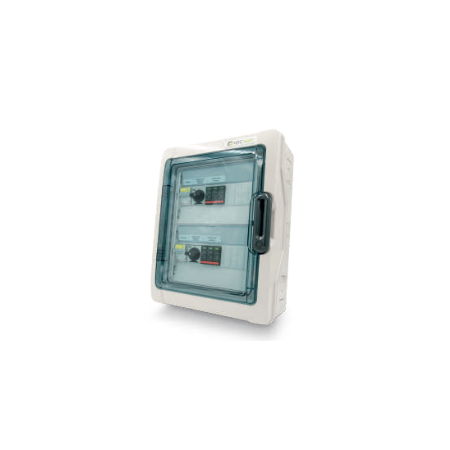

Coffret de champ DC photovoltaïque 8 chaînes IP66 QCM-511706
Coffret de champ DC SecSun QCM-511706 pour 8 chaînes PV, parafoudre DC type 2, porte-fusibles sectionnables, IP66. Fabriqué en Italie. 510 x 720 x 250 mm, 5 kg.
Le QCM-511706 est le coffret de champ photovoltaïque MR WATT / SecSun pour installations à 8 chaînes DC en parallèle. Placé entre le champ PV et l'onduleur, il regroupe et protège les chaînes contre les surintensités, courts-circuits et surtensions avant la conversion en courant alternatif. Son enveloppe IP66 convient à l'installation extérieure sur structures, ombrières, toitures industrielles et centrales au sol, même en environnement poussiéreux ou humide.
Spécifications techniques
| Code produit | QCM-511706 |
| Fabricant | MR WATT / SecSun – fabriqué en Italie |
| Chaînes (entrées) | 8 |
| Protection par chaîne | Porte-fusibles sectionnables avec fusibles DC |
| Parafoudre | DC type 2 |
| Indice de protection | IP66 |
| Tension max. DC | 1000 V DC (1500 V DC sur demande) |
| Normes | CEI EN 61439-1/2, IEC 60269-6 |
| Dimensions (LxHxP) | 510 x 720 x 250 mm |
| Poids | 5 kg |
| Usage typique | PV commercial et industriel 20-100 kWp |
Questions fréquentes
Le coffret est-il précâblé ou assemblé sur site ?
Le QCM-511706 est fourni pré-assemblé avec porte-fusibles, fusibles DC et parafoudre déjà montés. Sur site, il suffit de raccorder les câbles des chaînes aux entrées et le câble de sortie à l'onduleur, selon le schéma unifilaire. Aucun assemblage interne n'est requis.
L'indice IP66 suffit-il pour les sites côtiers ou industriels ?
L'IP66 protège totalement contre la poussière et les jets d'eau puissants de toute direction, adapté à l'extérieur par temps difficile. En cas de forte salinité (zones côtières) ou d'agents chimiques agressifs (zones industrielles), une enveloppe avec traitement anticorrosion renforcé est recommandée – contactez MR WATT.
Puis-je l'utiliser avec toute marque d'onduleur ?
Oui. Le coffret de champ agit uniquement côté DC, avant l'onduleur ; il est donc compatible avec tout onduleur PV acceptant une entrée en courant continu : Huawei, SMA, Fronius, SolaX, Sungrow, GoodWe, Growatt et autres. Vérifiez seulement la tension DC maximale (1000 ou 1500 V) et le courant maximal par chaîne.
