Lista de productos por marca Icierre

Cuadro Total Box TBMF 2/2 1000V: solución combinada que integra en una sola caja la protección del lado CC y del lado CA de una instalación fotovoltaica monofásica con 2 strings independientes hasta 1000 Vcc. Incluye seccionador bajo carga 1000V, descargador SPD Tipo 2, bases portafusibles 1000V con fusibles gPV 16/20A e interruptor magnetotérmico diferencial monofásico 32A Clase A. Envolvente IP65 de 36 módulos, conforme a las normas italianas CEI 0-21, CEI EN 61439 y CEI 64-8.

Cuadro Total Box TBMF 1/1 1000V: solución combinada que integra en una única caja la protección del lado DC y del lado AC de una instalación fotovoltaica monofásica. Incluye seccionador bajo carga 1000 Vdc, descargador SPD Tipo 2, base portafusibles 1000V con fusibles gPV y magnetotérmico diferencial 20A clase A. Envolvente IP65, conforme a las normas CEI 0-21, CEI EN 61439 y CEI 64-8.

Cuadro Total Box TBMF 1/1 600V: solución combinada que integra en una sola caja la protección del lado CC y del lado CA de una instalación fotovoltaica monofásica hasta 600 Vcc. Incluye seccionador bajo carga 600V 25A, descargador SPD Tipo 2, base portafusibles 1000V con fusibles gPV 16/20A e interruptor magnetotérmico diferencial monofásico 16A Clase A. Envolvente IP65 de 24 módulos, conforme a las normas italianas CEI 0-21, CEI EN 61439 y CEI 64-8.

Cuadro Total Box TBMF 2/2 600V: solución combinada que integra en una sola caja la protección del lado CC y del lado CA de una instalación fotovoltaica monofásica con dos strings hasta 600 Vcc. Incluye seccionador bajo carga 600V, descargador SPD Tipo 2, base portafusibles 1000V con fusibles gPV 16/20A e interruptor magnetotérmico diferencial monofásico 300mA Clase A. Envolvente IP65 de 36 módulos, conforme a CEI 0-21, CEI EN 61439 y CEI 64-8.

Cuadro Total Box TBTF 1/1 1000V: solución combinada que integra en una sola caja la protección del lado CC y del lado CA de una instalación fotovoltaica trifásica con un string independiente hasta 1000 Vcc. Incluye seccionador bajo carga 1000V, descargador SPD Tipo 2 1000V, base portafusibles 1000V 32A con fusibles gPV, interruptor magnetotérmico diferencial trifásico 16/20A 300mA tipo A y SPD 400V. Envolvente IP65 de 36 módulos, conforme a CEI 0-21, CEI EN 61439 y CEI 64-8.

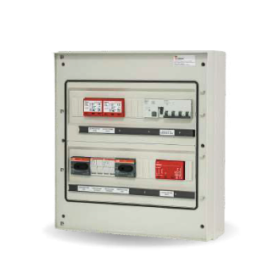

Cuadro Total Box TBTF 2/2 1000V: solución combinada que integra en una sola caja la protección del lado CC y del lado CA de una instalación fotovoltaica trifásica con dos strings independientes hasta 1000 Vcc. Incluye seccionador bajo carga 1000V, descargador SPD Tipo 2 1000V, base portafusibles 1000V 32A con fusibles gPV, interruptor magnetotérmico diferencial trifásico 25A 300mA tipo A, interruptor de entrada/salida para el contador de producción y SPD 400V. Envolvente IP65 de 36 módulos, conforme a CEI 0-21, CEI EN 61439 y CEI 64-8.

Cuadro de campo DC de 1 string (1 IN / 1 OUT) hasta 1000 V con seccionador, para instalar entre los módulos y el inversor. Integra portafusibles 32 A 1000 V, seccionador DC 1000 V y descargador de sobretensión SPD, con borneras de entrada y salida.Caja IP65 de 8 módulos DIN con componentes etiquetados sobre carriles plastificados.

Cuadro de campo DC de 1 string (1 IN / 1 OUT) hasta 600 V con seccionador, para instalar entre los módulos y el inversor. Integra portafusibles 32 A, seccionador DC 600 V y descargador de sobretensión SPD 600 V, con borneras de entrada y salida.Caja IP65 de 8 módulos DIN con componentes etiquetados sobre carriles plastificados.

Cuadro de campo DC de 1 string (1 IN / 1 OUT) hasta 800 V, 25 A, con seccionador, para instalar entre los módulos y el inversor. Integra portafusibles 32 A, seccionador DC 800 V y descargador de sobretensión SPD 800 V, con borneras de entrada y salida.Caja IP65 de 8 módulos DIN con componentes etiquetados sobre carriles plastificados.

Cuadro de campo DC de 2 strings independientes (2 IN / 2 OUT) hasta 1000 V con seccionadores, para instalar entre los módulos y el inversor. Integra por cada string portafusibles 32 A, seccionador DC 1000 V y descargador SPD, con borneras de entrada y salida.Caja IP65 de 24 módulos DIN con componentes etiquetados sobre carriles plastificados.

Caja de campo DC IP65 para 2 strings independientes hasta 600 V, 16 A por string. Seccionador y fusible gPV por string – corte seguro bajo carga para sistemas con entradas MPPT de baja tensión.

Caja de campo DC IP65 para 2 strings independientes hasta 800 V, 25 A por string. Seccionador y fusible gPV por string – intensidad dimensionada para módulos TOPCon y HJT de alta corriente de cortocircuito.

QDC-03/03-1000V-16A INT cuadro DC FV — cuadro o protección eléctrica. Comprueba modelo, valores nominales y compatibilidad antes de realizar el pedido.

QDC-03/03-1000V-16A SEZ cuadro DC FV — cuadro o protección eléctrica. Comprueba modelo, valores nominales y compatibilidad antes de realizar el pedido.

QDC-04/04-1000V-16A INT cuadro DC FV — cuadro o protección eléctrica. Comprueba modelo, valores nominales y compatibilidad antes de realizar el pedido.

Caja de campo DC IP65 para 4 strings a 1000 V, 16 A por string. Protección completa en cada string – seccionador, fusible gPV 32 A y descargador de sobretensiones SPD – en caja de 36 módulos DIN.

Icierre QDC-05/05-1000V-16A-INT: cuadro de campo en corriente continua para 5 strings fotovoltaicos, con 5 interruptores seccionadores de 1000 V 16 A, 5 descargadores de sobretensión y regletas numeradas de entrada y salida.
Configuración 5 IN / 5 OUT: los strings quedan separados hasta el inversor, sin paralelo. Cuadro precableado. A comprobar antes del pedido: tensión de string dentro de los 1000 V e Isc de los módulos dentro de los 16 A.

Cuadro de campo DC de 6 strings independientes (6 IN / 6 OUT) hasta 1000 V, para instalar entre los módulos fotovoltaicos y el inversor. Integra portafusibles seccionables, interruptores-seccionadores 1000 V DC y descargadores de sobretensión para cada string, con borneras de entrada y salida separadas.
Envolvente IP65 de 36 módulos con etiquetado de los componentes en carriles plastificados.

Caja de campo DC IP66 de fibra de vidrio para 9 strings a 1000 V, 20 A. Interruptores DC con bobina de disparo para apertura remota o de emergencia, caja de 72 módulos con puerta transparente. Para plantas comerciales.

Cuadro de protección AC monofásico para instalaciones fotovoltaicas de 1 a 3 kW, 16 A 230 V. Integra interruptor magnetotérmico diferencial Clase A de 300 mA, configuración entrada/salida y descargador de sobretensión SPD Clase II 2P 230 V 15 kA.Caja IP65 de 12 módulos, suministrada con esquema unifilar y declaración de conformidad. No contiene la protección de interfaz: está pensada para instalaciones por debajo del umbral de los 11,08 kW.
