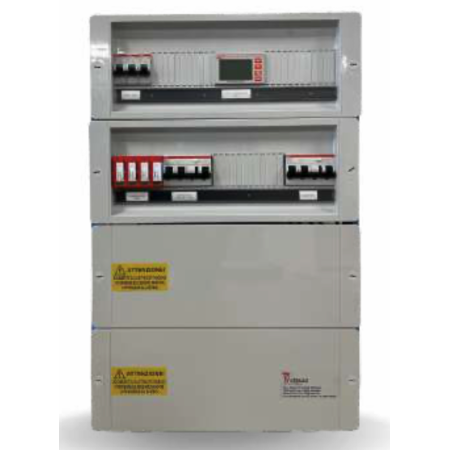

Panel de interfaz 30 kW 50A CEI 0-21 IP66
Cuadro de interfaz trifásico de 26 a 30 kW, 50 A 400 V, conforme CEI 0-21. Integra dispositivo general con bloque diferencial 63 A Clase A, bobina de respaldo (DDR), contactor DDI 50 A AC-3, relé SPI y descargador SPD 4P.
Envolvente de fibra de vidrio IP66 clase II, 72 módulos. Suministrado con esquema unifilar, declaración de conformidad e informe de prueba SPI.
El cuadro de interfaz QAC 26/30 kW marca un salto de categoría respecto a los tamaños inferiores de la serie: envolvente de fibra de vidrio IP66 de 72 módulos y, sobre todo, un sistema de respaldo integrado en el cuadro en lugar de encomendado a componentes externos.
El respaldo: la función que distingue este tamaño
La CEI 0-21 exige que, si el Dispositivo de Interfaz no abre cuando el relé SPI se lo ordena — normalmente porque los contactos del contactor se han quedado pegados — un segundo dispositivo intervenga en su lugar. En los tamaños menores este respaldo debe realizarse en obra, actuando con bobina de apertura sobre el dispositivo general aguas arriba.
Aquí la configuración lo integra: el Dispositivo General está realizado con interruptor 4x50 A y bloque diferencial de 63 A 300 mA de Clase A, y está equipado con bobina de disparo a emisión de corriente con función de respaldo (DDR). Es una diferencia sustancial en la fase de proyecto: elimina un componente que habría que prever en otro lugar y la lógica de cableado correspondiente.
Especificaciones técnicas QAC 26/30 kW
| Potencia de la instalación | De 26 a 30 kW, para 1 inversor |
| Tipo de red | Trifásica 400 V |
| Corriente nominal | 50 A |
| Norma de referencia | CEI 0-21 |
| Dispositivo general (DG) | IMT 4x50 A 6 kA + bloque diferencial 63 A 300 mA Clase A |
| Respaldo (DDR) | Bobina de disparo a emisión de corriente con función de respaldo |
| Protección inversor | IMT 4x50 A 6 kA |
| Dispositivo de interfaz | Contactor (DDI) 50 A en categoría AC-3 |
| Sobretensiones | Descargador SPD 4P 440 Vac |
| Circuitos auxiliares | Portafusibles 1P+N para alimentación SPI y auxiliares generales |
| Envolvente | Caja de fibra de vidrio IP66 clase II, 450 x 660 x 220 mm |
| Capacidad | 72 módulos DIN |
| Documentación | Esquema unifilar, declaración de conformidad, informe de prueba SPI |
Las características eléctricas son las declaradas por la distribución oficial Icierre para la configuración ICR-QAC 26/30 kW 50A.
Fibra de vidrio e IP66: cuándo son realmente necesarias
Los tamaños de hasta 25 kW usan envolvente de policarbonato IP65. Aquí se pasa a fibra de vidrio con grado IP66, que añade la estanqueidad frente a chorros de agua potentes y no solo a los ordinarios. La fibra de vidrio, frente al policarbonato, resiste mejor la exposición prolongada a los rayos UV sin amarillear ni volverse frágil, y tiene una estabilidad dimensional superior ante las variaciones térmicas.
Es la elección correcta para instalaciones industriales en exterior y en entornos agrícolas, donde el cuadro puede lavarse con hidrolimpiadora o exponerse a polvo y amoníaco. En un local técnico cubierto la diferencia es menos relevante y supone de todos modos un mayor volumen.
Preguntas frecuentes
¿Debo prever otros dispositivos además de este cuadro para estar en norma?
En el lado de interfaz esta configuración es completa: dispositivo general, dispositivo de interfaz, protección de interfaz y respaldo están todos presentes. Quedan por prever las protecciones del lado de corriente continua, con cuadro de campo para las strings, y la coordinación con el cuadro general de la instalación.
¿Por qué el diferencial es de 300 mA y no de 30 mA?
A 30 A de corriente de servicio, las corrientes de fuga fisiológicas de los filtros EMC del inversor y de los cables harían que un 30 mA estuviera sujeto a disparos continuos. El umbral de 300 mA en Clase A protege contra el riesgo de incendio y los fallos directos, que es la función requerida en este nivel de la instalación.
¿Puedo conectar dos inversores de 15 kW?
La configuración estándar prevé una sola línea protegida aguas abajo del dispositivo de interfaz. Con dos inversores se necesitan dos protecciones separadas para mantener la selectividad: la solución se realiza con una versión predispuesta para dos líneas, que debe solicitarse en la fase de pedido.
El cuadro pesa poco para su tamaño: ¿el dato es correcto?
El peso indicado en el catálogo está en fase de verificación con el fabricante: una caja de 72 módulos de fibra de vidrio con interruptores de 50 A y contactor pesa realistamente más de lo indicado. Si el dato es determinante para la logística de tu obra, pídenoslo antes del pedido y lo confirmamos.
¿La calibración del relé sirve para cualquier distribuidor?
La calibración de fábrica sigue los umbrales estándar e-distribuzione. Si el punto de conexión está atendido por un distribuidor local con prescripciones propias, debe solicitarse la calibración específica en la fase de pedido: rehacerla en obra requiere un técnico con maleta de prueba de relés y una nueva acta.
