Cuadro de campo DC 2 strings 1000V 16A con seccionadores IP65
Cuadro de campo DC de 2 strings independientes (2 IN / 2 OUT) hasta 1000 V con seccionadores, para instalar entre los módulos y el inversor. Integra por cada string portafusibles 32 A, seccionador DC 1000 V y descargador SPD, con borneras de entrada y salida.

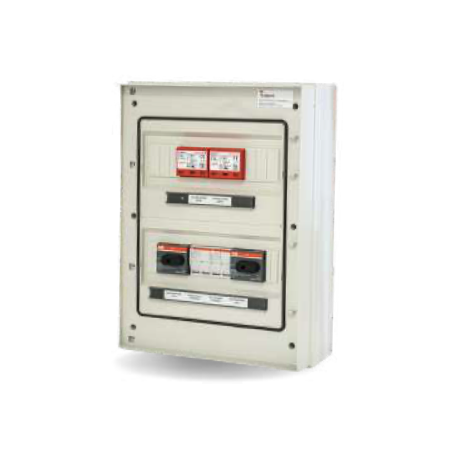

Caja IP65 de 24 módulos DIN con componentes etiquetados sobre carriles plastificados.
El cuadro de campo DC QDC-02/02 SEZ protege y secciona 2 strings fotovoltaicos independientes hasta 1000 V DC. Se instala entre el campo de módulos y el inversor y cumple, para cada string, las tres funciones del lado de continua: seccionar para el mantenimiento, proteger con portafusibles y derivar a tierra las sobretensiones antes de que alcancen los MPPT.
Dos strings independientes, un seccionador cada uno
La configuración 2 IN / 2 OUT mantiene los dos strings separados: dos entradas, dos salidas, ningún paralelo interno. Cada string tiene su propio seccionador DC, de modo que se puede aislar un string para el mantenimiento dejando el otro en producción. La sigla SEZ indica precisamente estos seccionadores a bordo, especificados para 1000 V en corriente continua y maniobrables bajo carga: en el lado DC, sin paso por cero, es la diferencia entre una apertura segura y un arco que no se extingue.
Especificaciones técnicas QDC-02/02-1000V-16A SEZ
| Configuración | 2 strings IN / 2 OUT (independientes) |
| Tensión nominal | 1000 V DC |
| Protección de strings | 2 portafusibles con fusibles 32 A 1000 V DC |
| Seccionamiento | 2 seccionadores DC 1000 V |
| Sobretensiones | 2 descargadores SPD 1000 V |
| Conexiones | Borneras de entrada y salida |
| Envolvente | Caja IP65 de 24 módulos DIN |
| Peso | 3 kg |
Nota técnica: la sigla indica 16 A mientras que los portafusibles montan fusibles de 32 A 1000 V DC. La calibración efectiva debe confirmarse según la Isc de tus módulos antes del pedido.
Cuándo elegir la versión 1000 V 16 A
El umbral de 1000 V es el estándar de las instalaciones modernas. Los dos strings pueden conectarse a dos MPPT distintos del inversor, o ponerse en paralelo aguas abajo sobre una única entrada: en ese caso el fusible de string se convierte en protección activa y no solo de respaldo. El número de módulos en serie debe elegirse de modo que la Voc en frío se mantenga por debajo del límite del MPPT y de los seccionadores. Los 16 A cubren la Isc de los módulos estándar; para módulos TOPCon o HJT de alta Isc, valora la versión de 25 A.
Preguntas frecuentes
¿Los dos strings están en paralelo dentro del cuadro?
No: son independientes, con dos entradas y dos salidas separadas. El eventual paralelo se realiza aguas abajo, hacia el inversor. Mantenerlos separados permite aislar un string cada vez y simplifica el diagnóstico.
¿Qué diferencia hay con la versión sin seccionadores?
La versión SEZ integra los seccionadores DC que permiten aislar cada string bajo carga para el mantenimiento. Sin seccionadores, el aislamiento debe realizarse en otro punto, normalmente en la entrada del inversor.
¿Sirve para instalación en exteriores?
El grado IP65 lo permite. Es preferible una ubicación no expuesta al sol durante todo el día: la temperatura interna reduce la vida útil de los descargadores.
