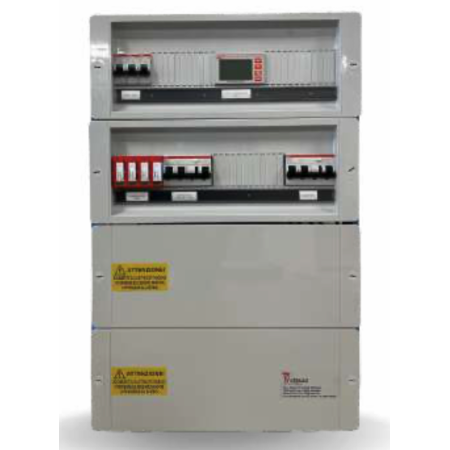

Cuadro de interfaz 26/30 kW 1 inversor CEI 0-21
Cuadro de interfaz trifásico Icierre QAC 26/30 kW (1 INV) para instalaciones fotovoltaicas de 26 a 30 kW con un solo inversor: 50 A a 400 V, conforme a la norma italiana CEI 0-21.
General con disparo de respaldo, diferencial dedicado al inversor, contactor 50 A AC-3, relé SPI y SPD clase II en caja de fibra de vidrio IP66 clase II de 72 módulos. Con esquema unifilar, declaración de conformidad e informe de prueba SPI.
El QAC 26/30 kW (1 INV) de Icierre es el cuadro de interfaz trifásico pensado para la instalación fotovoltaica de 26 a 30 kW conectada con un único inversor. Llega cableado y probado en fábrica, dimensionado para 50 A a 400 V y conforme a la CEI 0-21, la norma italiana para la conexión de generadores a la red de baja tensión. Integra todas las funciones que la distribuidora exige a una instalación de este tamaño: dispositivo general, dispositivo de interfaz, protección de interfaz y disparo de respaldo.
Dos niveles de protección: general y línea del inversor
La particularidad de esta configuración es su arquitectura en dos niveles. En cabecera está el Dispositivo General (DG), un magnetotérmico 4x50 A 6 kA equipado con bobina de disparo por emisión de corriente con función de respaldo: si el contactor de interfaz no abre cuando el relé SPI lo ordena, es el general el que separa la instalación de la red. Aguas abajo, la línea que alimenta el inversor tiene su propio magnetotérmico diferencial 4x50 A 6 kA 300 mA tipo A.
En la práctica, una avería en el cable o en el inversor hace actuar la protección de su línea sin afectar al general, y en mantenimiento el inversor se deja fuera de servicio desde un aparato dedicado. Es la diferencia respecto a la versión 2 INV del mismo tamaño, que reparte la potencia en dos líneas protegidas por separado para dos inversores: aquí hay una sola línea que aprovecha los 50 A completos.
Especificaciones técnicas QAC 26/30 kW (1 INV)
| Potencia de la instalación | De 26 a 30 kW, 1 inversor trifásico |
| Corriente nominal | 50 A |
| Tensión | 400 V trifásica |
| Dispositivo general (DG) | Magnetotérmico 4x50 A, 6 kA, con bobina de disparo y función de respaldo (DDR) |
| Protección línea inversor | Magnetotérmico diferencial 4x50 A, 6 kA, 300 mA tipo A |
| Dispositivo de interfaz (DDI) | Contactor 4P 50 A en AC-3, bobina 230 V, contactos auxiliares 2NA/2NC |
| Protección de interfaz (SPI) | Relé conforme a CEI 0-21 |
| Protector de sobretensiones (SPD) | Trifásico 4P clase II, Imax 20 kA, 440 Vca |
| Circuitos auxiliares | 2 portafusibles 1P+N con fusibles de 6 A (alimentación SPI y SAI/auxiliares), 1 portafusibles 3P+N con fusibles de 2 A (medidas SPI) |
| Preinstalaciones | Entrada/salida DDI/M2, disparo externo, IN/OUT para SAI externo |
| Bornas | Entrada y salida de cables por la parte inferior, 25/35 mm² |
| Envolvente | Caja de 72 módulos en poliéster termoestable reforzado con fibra de vidrio, IP66, clase II |
| Dimensiones | 450 x 660 x 220 mm |
| Norma de referencia | CEI 0-21 |
Cuándo se necesita y cómo se dimensiona
La CEI 0-21 exige un sistema de protección de interfaz externo al inversor para las instalaciones en baja tensión de más de 11,08 kW: entre 26 y 30 kW el cuadro es, por tanto, obligatorio. Para dimensionarlo basta una cuenta: 30 kW en trifásica a 400 V equivalen a unos 43 A con factor de potencia unitario, 26 kW a unos 38 A. Los 50 A del cuadro cubren todo el rango con margen, mientras que por debajo de 25 kW conviene el tamaño inferior, con protecciones mejor coordinadas con la corriente real.
A esta potencia, muchos mercados añaden además obligaciones administrativas, fiscales o de medida para el generador: conviene comprobarlas con la distribuidora y las autoridades locales ya en la fase de proyecto.
Qué incluye el suministro
- Cuadro cableado y probado, listo para fijar y conectar
- Esquema unifilar del cuadro
- Declaración de conformidad
- Informe de prueba SPI, el acta que verifica los ajustes del relé de interfaz
No se incluyen el SAI externo, para el que el cuadro solo está preparado, ni las protecciones del lado de corriente continua, que se realizan con la caja de conexión de strings.
Preguntas frecuentes
¿Qué diferencia hay entre el QAC 26/30 kW 1 INV y el 2 INV?
La versión 1 INV tiene una sola línea de salida, protegida por un magnetotérmico diferencial 4x50 A, y está pensada para un único inversor de 26-30 kW. La versión 2 INV reparte la potencia en dos líneas con protecciones separadas, para instalaciones con dos inversores más pequeños. El resto del cuadro, es decir, general con disparo de respaldo, contactor DDI, relé SPI y SPD, es común.
¿Puedo usarlo con un inversor de 20 o 25 kW?
Funcionaría, pero no es la elección correcta: a 20-25 kW la corriente de servicio es de 29-36 A y las protecciones de 50 A quedarían sobredimensionadas respecto a los cables y al inversor. Para esas potencias existen los tamaños QAC 16/20 kW y 21/25 kW, con interruptores coordinados con la corriente real.
¿Para qué sirve la preinstalación para SAI?
El cuadro dispone de bornas dedicadas para conectar un sistema de alimentación ininterrumpida externo al circuito auxiliar del relé SPI. Así la protección de interfaz sigue alimentada durante perturbaciones o cortes de red, cuando el proyecto o la distribuidora lo exigen. El SAI no está incluido.
¿El diferencial tipo A es compatible con mi inversor?
Muchos inversores trifásicos sin transformador incorporan un control interno de la corriente de fuga y admiten aguas arriba un diferencial tipo A, como el que lleva este cuadro. Algunos fabricantes, sin embargo, exigen el tipo B: antes del pedido hay que revisar el manual de instalación del inversor elegido.
¿Qué documentos del cuadro hacen falta para la solicitud de conexión?
La distribuidora pide el esquema unifilar, la declaración de conformidad y el informe de prueba del relé SPI: para el cuadro, los tres están incluidos en el suministro. Al instalador le corresponden la declaración de conformidad de la instalación completa y los datos específicos del emplazamiento.
