Cuadro de campo DC 1 string 600V 16A con seccionador IP65
Cuadro de campo DC de 1 string (1 IN / 1 OUT) hasta 600 V con seccionador, para instalar entre los módulos y el inversor. Integra portafusibles 32 A, seccionador DC 600 V y descargador de sobretensión SPD 600 V, con borneras de entrada y salida.

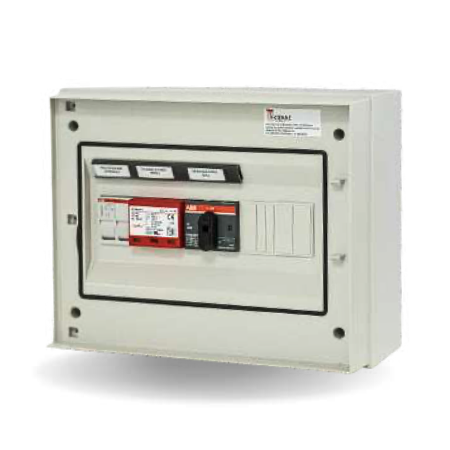

Caja IP65 de 8 módulos DIN con componentes etiquetados sobre carriles plastificados.
El cuadro de campo DC QDC-01/01 SEZ en versión 600 V protege y secciona un único string fotovoltaico. Se instala entre el campo de módulos y el inversor y reúne las tres funciones del lado de continua: seccionar el string para el mantenimiento, protegerlo con portafusibles y derivar a tierra las sobretensiones antes de que alcancen el MPPT.
El seccionador (SEZ): por qué no basta el fusible
La sigla SEZ indica la presencia de un seccionador DC a bordo. El lado de corriente continua no tiene paso por cero: abrir un string bajo carga con un dispositivo no adecuado genera un arco que no se extingue por sí solo. El seccionador integrado está especificado para 600 V en corriente continua y puede maniobrarse bajo carga, permitiendo aislar el string con seguridad sin apagar toda la instalación.
Especificaciones técnicas QDC-01/01-600V-16A SEZ
| Configuración | 1 string IN / 1 OUT |
| Tensión nominal | 600 V DC |
| Protección del string | 1 portafusibles con fusible 32 A 1000 V DC |
| Seccionamiento | 1 seccionador DC 600 V |
| Sobretensiones | 1 descargador SPD 600 V |
| Conexiones | Borneras de entrada y salida |
| Envolvente | Caja IP65 de 8 módulos DIN |
| Peso | 4 kg |
Nota técnica: la sigla indica 16 A mientras que el portafusibles monta un fusible de 32 A 1000 V DC. La calibración efectiva debe confirmarse según la Isc de tus módulos antes del pedido.
Cuándo elegir la versión 600 V
La versión de 600 V está pensada para strings cortos y para inversores cuyo MPPT no supera los 600 V: algunos híbridos de baja tensión, microinversores con entrada amplia y secciones de cubierta con pocos módulos en serie. La restricción de proyecto sigue siendo la tensión en circuito abierto (Voc) a la temperatura mínima: con un techo de 600 V el número de módulos en serie es menor que en un sistema de 1000 V, por lo que debe comprobarse con cuidado. Si tu instalación trabaja a tensiones de string más altas, elige la versión 1000 V.
Preguntas frecuentes
¿Qué diferencia hay con la versión sin seccionador?
La versión SEZ integra el seccionador DC que permite aislar el string bajo carga para el mantenimiento. Sin seccionador, el aislamiento debe realizarse en otro punto, normalmente en la entrada del inversor.
¿Puedo usarlo en una instalación de 1000 V?
No: el seccionador y el descargador de esta versión están especificados para 600 V. Para strings que superan los 600 V de Voc en frío se necesita la versión 1000 V de la misma serie.
¿Sirve para instalación en exteriores?
El grado IP65 lo permite. Es preferible una ubicación no expuesta al sol durante todo el día: la temperatura interna reduce la vida útil de los descargadores.
