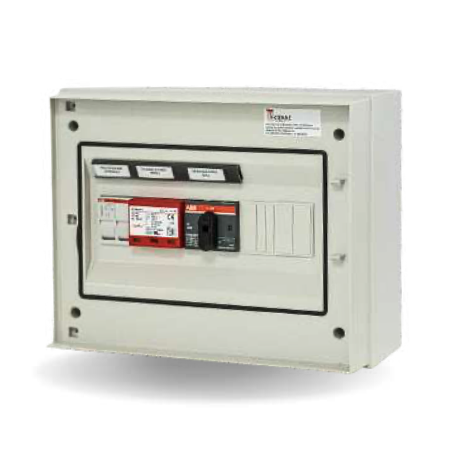

Cuadro de campo DC 1 string 1000V 16A con seccionador IP65
Cuadro de campo DC de 1 string (1 IN / 1 OUT) hasta 1000 V con seccionador, para instalar entre los módulos y el inversor. Integra portafusibles 32 A 1000 V, seccionador DC 1000 V y descargador de sobretensión SPD, con borneras de entrada y salida.
Caja IP65 de 8 módulos DIN con componentes etiquetados sobre carriles plastificados.
El cuadro de campo DC QDC-01/01 SEZ protege y secciona un único string fotovoltaico hasta 1000 V DC. Se instala entre el campo de módulos y el inversor y reúne las tres funciones del lado de continua: seccionar el string para el mantenimiento, protegerlo con portafusibles y derivar a tierra las sobretensiones antes de que alcancen el MPPT.
El seccionador (SEZ): por qué no basta el fusible
La sigla SEZ indica la presencia de un seccionador DC a bordo. Es la diferencia que cuenta en el mantenimiento: el lado de corriente continua no tiene paso por cero, así que abrir un string bajo carga con un dispositivo no adecuado genera un arco que no se extingue por sí solo. El seccionador integrado está especificado para 1000 V en corriente continua y puede maniobrarse bajo carga, permitiendo aislar el string con seguridad sin apagar toda la instalación.
Especificaciones técnicas QDC-01/01-1000V-16A SEZ
| Configuración | 1 string IN / 1 OUT |
| Tensión nominal | 1000 V DC |
| Protección del string | 1 portafusibles con fusible 32 A 1000 V DC |
| Seccionamiento | 1 seccionador DC 1000 V |
| Sobretensiones | 1 descargador SPD 1000 V |
| Conexiones | Borneras de entrada y salida |
| Envolvente | Caja IP65 de 8 módulos DIN |
| Peso | 4 kg |
Nota técnica: la sigla indica 16 A mientras que el portafusibles monta un fusible de 32 A 1000 V DC. La calibración efectiva debe confirmarse según la Isc de tus módulos antes del pedido.
Cuándo elegir la versión 1000 V 16 A
El umbral de 1000 V es el estándar de las instalaciones modernas y deja espacio para strings más largos: el número de módulos en serie debe elegirse de modo que la tensión en circuito abierto (Voc) a la temperatura mínima del emplazamiento se mantenga por debajo del límite del MPPT del inversor y del seccionador. Los 16 A cubren la corriente de cortocircuito (Isc) de los módulos de corriente estándar; para módulos TOPCon o HJT de alta Isc, valora la versión de 25 A.
Preguntas frecuentes
¿Qué diferencia hay con la versión sin seccionador?
La versión SEZ integra el seccionador DC que permite aislar el string bajo carga para el mantenimiento. Sin seccionador, el aislamiento debe realizarse en otro punto, normalmente en la entrada del inversor.
¿El fusible de string sirve en un solo string?
En un string único la corriente inversa es limitada y el fusible cumple una función de protección de respaldo y de seccionamiento extraíble. Se vuelve indispensable cuando varios strings se conectan en paralelo aguas abajo o cuando el fabricante de los módulos prescribe una protección de string.
¿Sirve para instalación en exteriores?
El grado IP65 lo permite. Es preferible una ubicación no expuesta al sol durante todo el día: la temperatura interna reduce la vida útil de los descargadores.
