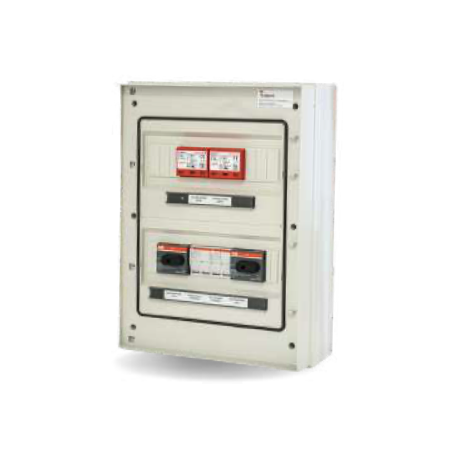

Cuadro de campo DC 2 strings 600V 16A con seccionadores IP65
Caja de campo DC IP65 para 2 strings independientes hasta 600 V, 16 A por string. Seccionador y fusible gPV por string – corte seguro bajo carga para sistemas con entradas MPPT de baja tensión.
La caja de campo DC QDC-SEZ protege y secciona dos strings fotovoltaicos independientes hasta 600 V DC. Cada string dispone de su propio seccionador, que permite abrir el circuito bajo carga manteniendo el otro string en servicio. La tensión de trabajo de hasta 600 V lo hace idóneo para strings cortos o inversores con entradas MPPT de baja tensión.
El seccionador (SEZ): por qué no basta el fusible
La corriente continua no tiene paso por cero: un arco eléctrico, una vez iniciado, no se apaga por sí solo. El fusible protege el conductor frente a sobrecorrientes, pero nunca debe usarse como órgano de maniobra bajo carga. El seccionador está diseñado para abrir el circuito DC con seguridad bajo carga – para mantenimiento, diagnóstico o corte de emergencia.
| Strings | 2 independientes |
| Tensión máx. | 600 V DC |
| Corriente por string | 16 A |
| Envolvente | IP65, 18 módulos DIN |
| Protección | Seccionador + fusible gPV por string |
Nota sobre el fusible: la sigla 16 A indica la corriente nominal por string; la caja monta un fusible gPV 32 A / 1000 V cuya curva de disparo está coordinada con la corriente de cortocircuito (Isc) de los módulos.
Cuándo elegir esta caja
La configuración de 600 V es adecuada cuando la tensión en vacío en frío (Voc) de los strings se mantiene baja – strings con pocos módulos en serie, o inversores y reguladores cuyo rango MPPT no supera los 600 V. Comprueba siempre la Voc a la temperatura mínima de diseño antes de dimensionar el string.
Preguntas frecuentes
¿Por qué 600 V y no 1000 V?
El límite de 600 V se adapta a strings cortos o a inversores con MPPT de baja tensión. Si la Voc en frío de tus strings supera los 600 V, elige la versión hasta 1000 V.
¿Puedo seccionar un string sin interrumpir el otro?
Sí. Cada string tiene su propio seccionador, por lo que puedes aislar uno para mantenimiento mientras el otro sigue produciendo.
¿La instalación requiere un técnico cualificado?
Sí. La instalación y la conexión al sistema FV deben ser realizadas por un instalador cualificado, cumpliendo las normas aplicables (entre ellas CEI 0-21/0-16 y EN IEC 62548).
