QIT6 SECSUN | Tableau AC 6kW avec sectionneur IP65

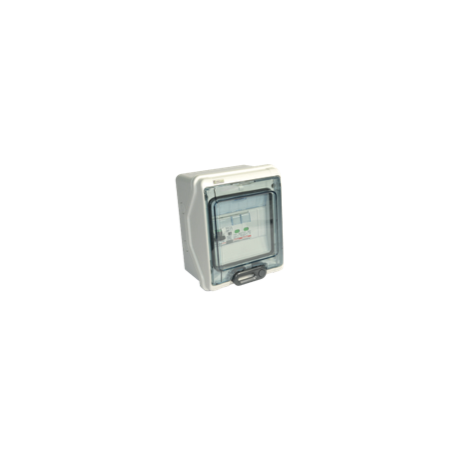

Tableau électrique AC monophasé 6 kWp pour installations photovoltaïques — SECSUN QIT6. Version standard avec sectionneur bipolaire sous charge pour un isolement sûr lors de la maintenance, disjoncteur magnétothermique différentiel 1P+N 300mA classe A — 6kA et parafoudre classe II 20kA. IP65 classe II, 164x200x116 mm. Sans relais d’interface CEI 0-21. Conforme CEI EN 61439-1/2.
Le QIT6 est le tableau électrique AC monophasé pour installations photovoltaïques de 6 kWp de la gamme standard SECSUN. Par rapport à la version Light (QIT6L), le QIT6 intègre un sectionneur bipolaire supplémentaire qui permet d’isoler physiquement le circuit AC de manière rapide et sûre lors de la maintenance de l’installation ou de l’onduleur, sans devoir intervenir sur l’interrupteur différentiel. L’enveloppe est en matériau isolant IP65 classe II et le tableau est fourni pré-câblé et prêt à l’emploi.
Sectionneur et protection : la différence entre QIT6 et QIT6L
Le QIT6 ajoute au circuit de protection du QIT6L un sectionneur bipolaire en charge, composant essentiel pour garantir la sécurité des interventions techniques sur l’installation. Le sectionneur permet d’ouvrir le circuit AC de manière visible et verrouillable, en créant une séparation galvanique certifiable entre le réseau et l’onduleur — exigence requise par les procédures de Lockout/Tagout (LOTO) et par les normes de sécurité électrique CEI EN 50110. En l’absence de sectionneur (comme sur le QIT6L), le seul dispositif d’ouverture est le disjoncteur différentiel magnétothermique, qui n’est pas conçu pour être utilisé comme sectionneur de maintenance. Le QIT6 est donc le choix recommandé pour les installations d’entreprise, en copropriété ou dans les lieux publics où plusieurs opérateurs peuvent intervenir sur l’installation.
Spécifications techniques QIT6
| Code | QIT6 |
| Puissance nominale | 6 kWp |
| Type d’installation | Monophasé, 1 onduleur |
| Sectionneur | Bipolaire en charge (séparation visible pour maintenance) |
| Disjoncteur différentiel magnétothermique | 1P+N — 20A/25A/32A — 6kA — 300mA classe A |
| Parafoudre | Classe II, Imax 20kA monophasé |
| Indice de protection | IP65 classe II |
| Dimensions du tableau | 164 x 200 x 116 mm (LxHxP) |
| Interface CEI 0-21 | NON incluse (version protection AC) |
| Déclaration de conformité | CEI EN 61439-1/2 |
| Fabricant | SECSUN / Contact Italia — produit en Italie |
| Fourniture | Tableau pré-câblé et prêt à l’emploi |
Quand choisir le QIT6 plutôt que le QIT6L
Le choix entre QIT6 et QIT6L dépend du type d’installation et des besoins de maintenance :
- QIT6 : indiqué pour les installations d’entreprise, les copropriétés, les structures publiques ou partout où il est nécessaire de garantir la sécurité des opérateurs lors de la maintenance avec un point de sectionnement verrouillable. Recommandé également en présence de contrôles CEI EN 50110 ou d’audits électriques.
- QIT6L : solution plus compacte et économique pour des installations résidentielles simples où le sectionnement est assuré par d’autres moyens (ex. sectionneur sur le tableau général) et où la séparation locale n’est pas requise.
Compatibilité avec les onduleurs monophasés
Le QIT6 est compatible avec tout onduleur photovoltaïque monophasé jusqu’à 6 kW, quel que soit le fabricant : Solax X1, Huawei SUN2000-3/4/5/6KTL, Solis Mini, Fronius Primo, Growatt, Goodwe ES, ABB UNO, FIMER et autres. Le différentiel classe A garantit une protection correcte également pour les onduleurs avec filtres EMI qui génèrent des courants de fuite avec composante continue, conformément à la CEI 64-8.
Contenu de la fourniture
- Tableau AC pré-câblé QIT6
- Sectionneur bipolaire en charge
- Disjoncteur différentiel magnétothermique 1P+N (calibre au choix : 20A/25A/32A)
- Parafoudre monophasé classe II 20kA
- Enveloppe en matériau isolant IP65 classe II
- Déclaration de conformité CEI EN 61439-1/2
Questions fréquentes
Quelle est la principale différence entre QIT6 et QIT6L ?
Le QIT6 inclut un sectionneur bipolaire en charge supplémentaire par rapport au QIT6L (version Light). Le sectionneur permet d’isoler physiquement et de manière visible le circuit AC pendant la maintenance de l’onduleur, sans devoir utiliser le disjoncteur différentiel magnétothermique comme dispositif de sectionnement. C’est un composant important pour la sécurité des opérateurs et pour la conformité aux normes CEI EN 50110 dans les installations professionnelles.
Le QIT6 inclut-il le relais d’interface CEI 0-21 ?
Non. Le QIT6 est un tableau de protection AC uniquement, sans relais d’interface CEI 0-21. Pour les installations raccordées au réseau public italien qui nécessitent un tableau d’interface homologué, il est nécessaire d’acheter un tableau de la gamme avec interface intégrée, ou de vérifier si l’onduleur dispose d’une fonction d’interface interne certifiée par le distributeur local (ex. E-Distribuzione, ACEA, A2A).
Puis-je utiliser le sectionneur du QIT6 comme dispositif de maintenance ?
Oui. Le sectionneur bipolaire en charge du QIT6 est conçu pour ouvrir le circuit AC en toute sécurité sous charge, en garantissant la séparation galvanique entre le réseau et l’onduleur. Il est possible d’ajouter un cadenas sur le sectionneur pour le verrouiller en position ouverte pendant les interventions (procédure LOTO), conformément aux normes de sécurité électrique CEI EN 50110 et à la norme CEI 11-27 pour les travaux électriques.
Quel calibre de disjoncteur magnétothermique choisir pour le QIT6 ?
Le calibre dépend du courant nominal de l’onduleur monophasé. Pour 6 kW à 230V, le courant est d’environ 26A : calibre 32A avec marge de sécurité. Pour des onduleurs de 3-4 kW (courant 13-17A), le calibre 20A ou 25A est suffisant. Vérifier toujours le courant nominal de sortie AC sur la fiche technique de votre onduleur et appliquer un facteur de sécurité de 25% comme indiqué par la norme CEI 64-8.
Le QIT6 s’installe-t-il en extérieur ?
Oui. L’indice IP65 et la construction en classe II le rendent adapté à une installation outdoor, protégé contre la poussière et les jets d’eau. La classe II élimine la nécessité de mise à la terre de l’enveloppe. Installer de préférence à l’abri du rayonnement solaire direct et des stagnations d’eau afin de prolonger la durée de vie des composants internes.
