QIT6 SECSUN | Cuadro AC 6kW con Seccionador IP65

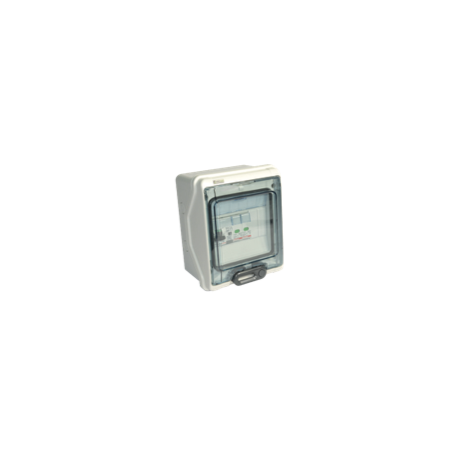

Cuadro eléctrico AC monofásico 6 kWp para instalaciones fotovoltaicas — SECSUN QIT6. Versión estándar con seccionador bipolar bajo carga para un aislamiento seguro durante el mantenimiento, interruptor magnetotérmico diferencial 1P+N 300mA clase A — 6kA y descargador de sobretensión clase II 20kA. IP65 clase II, 164x200x116 mm. Sin relé de interfaz CEI 0-21. Conforme a CEI EN 61439-1/2.
El QIT6 es el cuadro eléctrico AC monofásico para instalaciones fotovoltaicas de 6 kWp de la línea estándar SECSUN. En comparación con la versión Light (QIT6L), el QIT6 integra un seccionador bipolar adicional que permite aislar físicamente el circuito AC de forma rápida y segura durante el mantenimiento de la instalación o del inversor, sin tener que actuar sobre el interruptor diferencial. La envolvente es de material aislante IP65 clase II y el cuadro se suministra precableado y listo para usar.
Seccionador y protección: la diferencia entre QIT6 y QIT6L
El QIT6 añade al circuito de protección del QIT6L un seccionador bipolar en carga, componente fundamental para garantizar la seguridad de las intervenciones técnicas en la instalación. El seccionador permite abrir el circuito AC de forma visible y bloqueable, creando una separación galvánica certificable entre la red y el inversor — requisito exigido por los procedimientos de Lockout/Tagout (LOTO) y por las normas de seguridad eléctrica CEI EN 50110. En ausencia del seccionador (como en el QIT6L), el único dispositivo de apertura es el magnetotérmico diferencial, que no está diseñado para usarse como seccionador de mantenimiento. Por tanto, el QIT6 es la opción recomendada para instalaciones empresariales, de comunidades de vecinos o en lugares públicos donde varios operarios pueden intervenir en la instalación.
Especificaciones técnicas QIT6
| Código | QIT6 |
| Potencia nominal | 6 kWp |
| Tipo de instalación | Monofásica, 1 inversor |
| Seccionador | Bipolar en carga (separación visible para mantenimiento) |
| Interruptor magnetotérmico diferencial | 1P+N — 20A/25A/32A — 6kA — 300mA clase A |
| Descargador de sobretensión | Clase II, Imax 20kA monofásico |
| Grado de protección | IP65 clase II |
| Dimensiones del cuadro | 164 x 200 x 116 mm (LxHxP) |
| Interfaz CEI 0-21 | NO incluida (versión protección AC) |
| Declaración de conformidad | CEI EN 61439-1/2 |
| Fabricante | SECSUN / Contact Italia — producto fabricado en Italia |
| Suministro | Cuadro precableado y listo para usar |
Cuándo elegir el QIT6 en lugar del QIT6L
La elección entre QIT6 y QIT6L depende del tipo de instalación y de las necesidades de mantenimiento:
- QIT6: indicado para instalaciones empresariales, comunidades de vecinos, estructuras públicas o en cualquier lugar donde sea necesario garantizar la seguridad de los operarios durante el mantenimiento con un punto de seccionamiento bloqueable. Recomendado también en presencia de verificaciones CEI EN 50110 o auditorías eléctricas.
- QIT6L: solución más compacta y económica para instalaciones residenciales sencillas donde el seccionamiento está garantizado por otros medios (p. ej., seccionador en el cuadro general) y no se requiere la separación local.
Compatibilidad con los inversores monofásicos
El QIT6 es compatible con cualquier inversor fotovoltaico monofásico hasta 6 kW, independientemente del fabricante: Solax X1, Huawei SUN2000-3/4/5/6KTL, Solis Mini, Fronius Primo, Growatt, Goodwe ES, ABB UNO, FIMER y otros. El diferencial clase A garantiza la protección correcta también para inversores con filtros EMI que generan corrientes de fuga con componente en continua, conforme a la CEI 64-8.
Qué incluye el suministro
- Cuadro AC precableado QIT6
- Seccionador bipolar en carga
- Interruptor magnetotérmico diferencial 1P+N (calibre a elegir: 20A/25A/32A)
- Descargador de sobretensión monofásico clase II 20kA
- Envolvente de material aislante IP65 clase II
- Declaración de conformidad CEI EN 61439-1/2
Preguntas frecuentes
¿Cuál es la diferencia principal entre QIT6 y QIT6L?
El QIT6 incluye un seccionador bipolar en carga adicional respecto al QIT6L (versión Light). El seccionador permite aislar físicamente y de forma visible el circuito AC durante el mantenimiento del inversor, sin tener que usar el magnetotérmico diferencial como dispositivo de seccionamiento. Es un componente importante para la seguridad de los operarios y para el cumplimiento de las normas CEI EN 50110 en instalaciones profesionales.
¿El QIT6 incluye el relé de interfaz CEI 0-21?
No. El QIT6 es un cuadro solo de protección AC, sin relé de interfaz CEI 0-21. Para instalaciones conectadas a la red pública italiana que requieren el cuadro de interfaz homologado, es necesario adquirir un cuadro de la línea con interfaz integrada, o bien verificar si el inversor dispone de función de interfaz interna certificada por el distribuidor local (p. ej., E-Distribuzione, ACEA, A2A).
¿Puedo usar el seccionador del QIT6 como dispositivo de mantenimiento?
Sí. El seccionador bipolar en carga del QIT6 está diseñado para abrir el circuito AC de forma segura con carga, garantizando la separación galvánica entre la red y el inversor. Es posible añadir un candado al seccionador para bloquearlo en posición abierta durante las intervenciones (procedimiento LOTO), conforme a las normas de seguridad eléctrica CEI EN 50110 y a la norma CEI 11-27 para trabajos eléctricos.
¿Qué calibre del magnetotérmico debo elegir para el QIT6?
El calibre depende de la corriente nominal del inversor monofásico. Para 6 kW a 230V la corriente es de aproximadamente 26A: calibre 32A con margen de seguridad. Para inversores de 3-4 kW (corriente 13-17A) es suficiente el calibre 20A o 25A. Verifique siempre la corriente nominal de salida AC en la ficha técnica de su inversor y aplique un factor de seguridad del 25% como indica la norma CEI 64-8.
¿El QIT6 se instala en exterior?
Sí. El grado IP65 y la construcción en clase II lo hacen apto para instalación outdoor, protegido contra polvo y chorros de agua. La clase II elimina la necesidad de puesta a tierra de la envolvente. Instalar preferiblemente al abrigo de la radiación solar directa y de acumulaciones de agua para prolongar la vida de los componentes internos.
