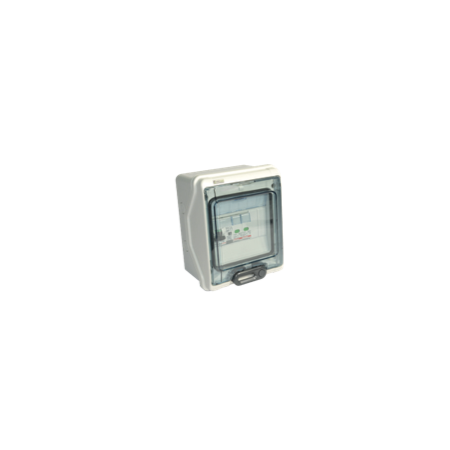

QIT6 SECSUN | Quadro AC 6kW con Sezionatore IP65
Quadro elettrico AC monofase 6 kWp per impianti fotovoltaici — SECSUN QIT6. Versione standard con sezionatore bipolare sottocarico per isolamento sicuro in manutenzione, interruttore magnetotermico differenziale 1P+N 300mA classe A — 6kA e scaricatore di sovratensione classe II 20kA. IP65 classe II, 164x200x116 mm. Senza relè di interfaccia CEI 0-21. Conforme CEI EN 61439-1/2.
Il QIT6 e il quadro elettrico AC monofase per impianti fotovoltaici da 6 kWp della linea standard SECSUN. Rispetto alla versione Light (QIT6L), il QIT6 integra un sezionatore bipolare aggiuntivo che consente di isolare fisicamente il circuito AC in modo rapido e sicuro durante la manutenzione dell impianto o dell inverter, senza dover agire sull interruttore differenziale. La carpenteria e in materiale isolante IP65 classe II e il quadro e fornito pre-cablato e pronto all uso.
Sezionatore e protezione: la differenza tra QIT6 e QIT6L
Il QIT6 aggiunge al circuito di protezione del QIT6L un sezionatore bipolare sottocarico, componente fondamentale per garantire la sicurezza degli interventi tecnici sull impianto. Il sezionatore permette di aprire il circuito AC in modo visibile e bloccabile, creando una separazione galvanica certificabile tra la rete e l inverter — requisito richiesto dalle procedure di Lockout/Tagout (LOTO) e dalle norme sulla sicurezza elettrica CEI EN 50110. In assenza del sezionatore (come nel QIT6L), l unico dispositivo di apertura e il magnetotermico differenziale, che non e progettato per essere usato come sezionatore di manutenzione. Il QIT6 e quindi la scelta consigliata per installazioni aziendali, condominiali o in luoghi pubblici dove piu operatori possono intervenire sull impianto.
Specifiche tecniche QIT6
| Codice | QIT6 |
| Potenza nominale | 6 kWp |
| Tipo impianto | Monofase, 1 inverter |
| Sezionatore | Bipolare sottocarico (separazione visibile per manutenzione) |
| Interruttore magnetotermico differenziale | 1P+N — 20A/25A/32A — 6kA — 300mA classe A |
| Scaricatore di sovratensione | Classe II, Imax 20kA monofase |
| Grado di protezione | IP65 classe II |
| Dimensioni quadro | 164 x 200 x 116 mm (LxHxP) |
| Interfaccia CEI 0-21 | NON inclusa (versione protezione AC) |
| Dichiarazione di conformita | CEI EN 61439-1/2 |
| Produttore | SECSUN / Contact Italia — prodotto in Italia |
| Fornitura | Quadro pre-cablato e pronto all uso |
Quando scegliere il QIT6 invece del QIT6L
La scelta tra QIT6 e QIT6L dipende dal tipo di installazione e dalle esigenze di manutenzione:
- QIT6: indicato per impianti aziendali, condomini, strutture pubbliche o ovunque sia necessario garantire la sicurezza degli operatori in fase di manutenzione con un punto di sezionamento bloccabile. Consigliato anche in presenza di verifiche CEI EN 50110 o audit elettrici.
- QIT6L: soluzione piu compatta ed economica per installazioni residenziali semplici dove il sezionamento e garantito da altri mezzi (es. sezionatore sul quadro generale) e non e richiesta la separazione locale.
Compatibilita con gli inverter monofase
Il QIT6 e compatibile con qualsiasi inverter fotovoltaico monofase fino a 6 kW, indipendentemente dal produttore: Solax X1, Huawei SUN2000-3/4/5/6KTL, Solis Mini, Fronius Primo, Growatt, Goodwe ES, ABB UNO, FIMER e altri. Il differenziale classe A garantisce la corretta protezione anche per inverter con filtri EMI che generano correnti di dispersione con componente in continua, conformemente alla CEI 64-8.
Cosa include nella fornitura
- Quadro AC pre-cablato QIT6
- Sezionatore bipolare sottocarico
- Interruttore magnetotermico differenziale 1P+N (calibro a scelta: 20A/25A/32A)
- Scaricatore di sovratensione monofase classe II 20kA
- Carpenteria in materiale isolante IP65 classe II
- Dichiarazione di conformita CEI EN 61439-1/2
Domande frequenti
Qual e la differenza principale tra QIT6 e QIT6L?
Il QIT6 include un sezionatore bipolare sottocarico aggiuntivo rispetto al QIT6L (versione Light). Il sezionatore permette di isolare fisicamente e in modo visibile il circuito AC durante la manutenzione dell inverter, senza dover usare il magnetotermico differenziale come dispositivo di sezionamento. E una componente importante per la sicurezza degli operatori e per la conformita alle norme CEI EN 50110 nelle installazioni professionali.
Il QIT6 include il relè di interfaccia CEI 0-21?
No. Il QIT6 e un quadro di sola protezione AC, senza relè di interfaccia CEI 0-21. Per impianti allacciati alla rete pubblica italiana che richiedono il quadro di interfaccia omologato, e necessario acquistare un quadro della linea con interfaccia integrata, oppure verificare se l inverter dispone di funzione di interfaccia interna certificata dal distributore locale (es. E-Distribuzione, ACEA, A2A).
Posso usare il sezionatore del QIT6 come dispositivo di manutenzione?
Si. Il sezionatore bipolare sottocarico del QIT6 e progettato per aprire il circuito AC in modo sicuro con carico, garantendo la separazione galvanica tra la rete e l inverter. E possibile aggiungere un lucchetto sul sezionatore per bloccarlo in posizione aperta durante gli interventi (procedura LOTO), conformemente alle norme di sicurezza elettrica CEI EN 50110 e alla norma CEI 11-27 per i lavori elettrici.
Quale calibro del magnetotermico scegliere per il QIT6?
Il calibro dipende dalla corrente nominale dell inverter monofase. Per 6 kW a 230V la corrente e circa 26A: calibro 32A con margine di sicurezza. Per inverter da 3-4 kW (corrente 13-17A) e sufficiente il calibro 20A o 25A. Verificare sempre la corrente nominale di uscita AC sul datasheet del proprio inverter e applicare un fattore di sicurezza del 25% come indicato dalla norma CEI 64-8.
Il QIT6 si installa in esterno?
Si. Il grado IP65 e la costruzione in classe II lo rendono adatto all installazione outdoor, protetto da polvere e getti d acqua. La classe II elimina la necessita di messa a terra dell involucro. Installare preferibilmente al riparo da irraggiamento solare diretto e da ristagni d acqua per prolungare la vita dei componenti interni.
