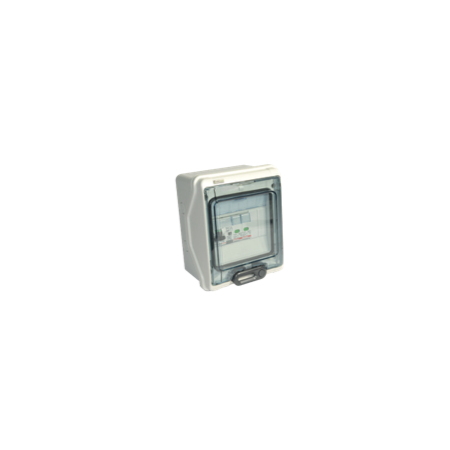

QIT6 SECSUN | AC-Schaltschrank 6 kW mit Trennschalter IP65
AC-Elektroschaltschrank einphasig 6 kWp für Photovoltaikanlagen — SECSUN QIT6. Standardversion mit zweipoligem Lasttrennschalter für sichere Trennung bei Wartungsarbeiten, FI/LS-Schalter 1P+N 300mA Klasse A — 6kA und Überspannungsableiter Klasse II 20kA. IP65 Klasse II, 164x200x116 mm. Ohne Schnittstellenrelais CEI 0-21. Konform mit CEI EN 61439-1/2.
Der QIT6 ist der einphasige AC-Schaltschrank für Photovoltaikanlagen mit 6 kWp aus der Standardlinie SECSUN. Im Vergleich zur Light-Version (QIT6L) integriert der QIT6 einen zusätzlichen zweipoligen Trennschalter, der es ermöglicht, den AC-Stromkreis während der Wartung der Anlage oder des Wechselrichters schnell und sicher physisch zu isolieren, ohne am FI/LS-Schalter eingreifen zu müssen. Das Gehäuse besteht aus isolierendem Material, IP65, Klasse II, und der Schaltschrank wird vorkonfektioniert und betriebsbereit geliefert.
Trennschalter und Schutz: der Unterschied zwischen QIT6 und QIT6L
Der QIT6 ergänzt den Schutzkreis des QIT6L um einen zweipoligen Lasttrennschalter, eine grundlegende Komponente zur Gewährleistung der Sicherheit bei technischen Eingriffen an der Anlage. Der Trennschalter ermöglicht das sichtbare und verriegelbare Öffnen des AC-Stromkreises und schafft eine zertifizierbare galvanische Trennung zwischen Netz und Wechselrichter — eine Anforderung der Lockout/Tagout-(LOTO)-Verfahren und der Normen zur elektrischen Sicherheit CEI EN 50110. Ohne Trennschalter (wie beim QIT6L) ist das einzige Abschaltgerät der FI/LS-Schalter, der nicht dafür ausgelegt ist, als Wartungstrennschalter verwendet zu werden. Der QIT6 ist daher die empfohlene Wahl für gewerbliche Installationen, Mehrfamilienhäuser oder öffentliche Bereiche, in denen mehrere Betreiber an der Anlage arbeiten können.
Technische Spezifikationen QIT6
| Code | QIT6 |
| Nennleistung | 6 kWp |
| Anlagentyp | Einphasig, 1 Wechselrichter |
| Trennschalter | Zweipoliger Lasttrennschalter (sichtbare Trennung für Wartung) |
| FI/LS-Schalter | 1P+N — 20A/25A/32A — 6kA — 300mA Klasse A |
| Überspannungsableiter | Klasse II, Imax 20kA einphasig |
| Schutzart | IP65 Klasse II |
| Abmessungen Schaltschrank | 164 x 200 x 116 mm (BxHxT) |
| Schnittstelle CEI 0-21 | NICHT enthalten (Version AC-Schutz) |
| Konformitätserklärung | CEI EN 61439-1/2 |
| Hersteller | SECSUN / Contact Italia — hergestellt in Italien |
| Lieferumfang | Vorkonfektionierter Schaltschrank, betriebsbereit |
Wann QIT6 statt QIT6L wählen
Die Wahl zwischen QIT6 und QIT6L hängt von der Art der Installation und den Wartungsanforderungen ab:
- QIT6: geeignet für gewerbliche Anlagen, Mehrfamilienhäuser, öffentliche Einrichtungen oder überall dort, wo die Sicherheit der Bediener während der Wartung durch einen verriegelbaren Trennpunkt gewährleistet werden muss. Ebenfalls empfohlen bei Prüfungen nach CEI EN 50110 oder elektrischen Audits.
- QIT6L: kompaktere und wirtschaftlichere Lösung für einfache Wohninstallationen, bei denen die Trennung durch andere Mittel gewährleistet ist (z. B. Trennschalter im Hauptverteiler) und keine lokale Trennung erforderlich ist.
Kompatibilität mit einphasigen Wechselrichtern
Der QIT6 ist mit jedem einphasigen PV-Wechselrichter bis 6 kW kompatibel, unabhängig vom Hersteller: Solax X1, Huawei SUN2000-3/4/5/6KTL, Solis Mini, Fronius Primo, Growatt, Goodwe ES, ABB UNO, FIMER und andere. Der FI-Schutzschalter Klasse A gewährleistet den korrekten Schutz auch für Wechselrichter mit EMI-Filtern, die Ableitströme mit Gleichstromanteil erzeugen, gemäß CEI 64-8.
Was im Lieferumfang enthalten ist
- Vorkonfektionierter AC-Schaltschrank QIT6
- Zweipoliger Lasttrennschalter
- FI/LS-Schalter 1P+N (Nennstrom nach Wahl: 20A/25A/32A)
- Einphasiger Überspannungsableiter Klasse II 20kA
- Gehäuse aus isolierendem Material IP65 Klasse II
- Konformitätserklärung CEI EN 61439-1/2
Häufig gestellte Fragen
Was ist der Hauptunterschied zwischen QIT6 und QIT6L?
Der QIT6 enthält im Vergleich zum QIT6L (Light-Version) einen zusätzlichen zweipoligen Lasttrennschalter. Der Trennschalter ermöglicht es, den AC-Stromkreis während der Wartung des Wechselrichters physisch und sichtbar zu isolieren, ohne den FI/LS-Schalter als Trennvorrichtung verwenden zu müssen. Er ist eine wichtige Komponente für die Sicherheit der Bediener und für die Konformität mit den Normen CEI EN 50110 bei professionellen Installationen.
Enthält der QIT6 das Schnittstellenrelais CEI 0-21?
Nein. Der QIT6 ist ein Schaltschrank ausschließlich für AC-Schutz, ohne Schnittstellenrelais CEI 0-21. Für Anlagen, die an das italienische öffentliche Netz angeschlossen sind und einen zugelassenen Schnittstellenschrank erfordern, ist es notwendig, einen Schaltschrank aus der Linie mit integrierter Schnittstelle zu erwerben oder zu prüfen, ob der Wechselrichter über eine interne Schnittstellenfunktion verfügt, die vom lokalen Netzbetreiber zertifiziert ist (z. B. E-Distribuzione, ACEA, A2A).
Kann ich den Trennschalter des QIT6 als Wartungseinrichtung verwenden?
Ja. Der zweipolige Lasttrennschalter des QIT6 ist dafür ausgelegt, den AC-Stromkreis unter Last sicher zu öffnen und die galvanische Trennung zwischen Netz und Wechselrichter zu gewährleisten. Es ist möglich, ein Vorhängeschloss am Trennschalter anzubringen, um ihn während der Arbeiten in geöffneter Stellung zu verriegeln (LOTO-Verfahren), gemäß den Normen zur elektrischen Sicherheit CEI EN 50110 und der Norm CEI 11-27 für elektrische Arbeiten.
Welche Auslöse-/Nennstromstärke des FI/LS-Schalters sollte ich für den QIT6 wählen?
Die Auswahl hängt vom Nennstrom des einphasigen Wechselrichters ab. Bei 6 kW an 230V beträgt der Strom etwa 26A: 32A mit Sicherheitsreserve. Für Wechselrichter mit 3–4 kW (Strom 13–17A) sind 20A oder 25A ausreichend. Prüfen Sie stets den AC-Ausgangsnennstrom im Datenblatt Ihres Wechselrichters und wenden Sie einen Sicherheitsfaktor von 25% an, wie in der Norm CEI 64-8 angegeben.
Kann der QIT6 im Außenbereich installiert werden?
Ja. Die Schutzart IP65 und die Ausführung in Klasse II machen ihn für die Outdoor-Installation geeignet, geschützt gegen Staub und Wasserstrahlen. Klasse II eliminiert die Notwendigkeit einer Erdung des Gehäuses. Installieren Sie ihn vorzugsweise geschützt vor direkter Sonneneinstrahlung und vor stehendem Wasser, um die Lebensdauer der internen Komponenten zu verlängern.
