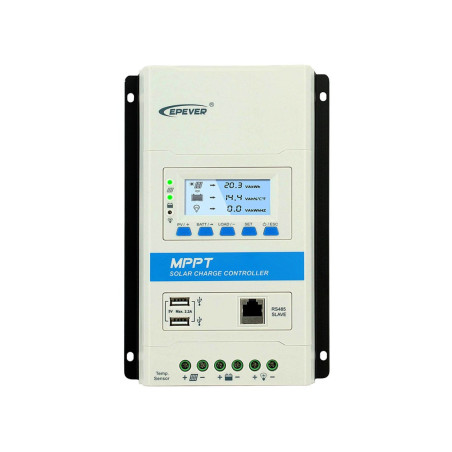

Régulateur MPPT EPEVER TRIRON 3210N 30A 12/24V
Régulateur de charge solaire MPPT EPEVER TRIRON 3210N de 30 A pour batteries 12/24 V, avec entrée photovoltaïque jusqu'à 100 V Voc et puissance nominale de charge de 390 W en 12 V ou 780 W en 24 V.
La version TRIRON3210N-2U comprend l'écran DS2, l'interface UCS RS485 et deux sorties USB 5 V. Compatible avec les batteries plomb et lithium correctement configurées; indice de protection IP30.
L'EPEVER TRIRON 3210N-2U est un régulateur de charge MPPT de 30 A pour les installations photovoltaïques autonomes avec batteries 12 V ou 24 V. Son algorithme recherche le point de puissance maximale du champ solaire avec un rendement de suivi annoncé d'au moins 99,5% et un rendement maximal de conversion pouvant atteindre 98%.
La configuration 2U comprend l'écran LCD DS2 et l'interface UCS. Le DS2 affiche tension, courant, puissance, énergie et état des panneaux, de la batterie et de la charge ; l'UCS ajoute la communication RS485 pour la surveillance et le paramétrage ainsi que deux ports USB délivrant au total 5 V / 2,2 A.
Pourquoi choisir un régulateur MPPT de 30 A ?
Le TRIRON 3210N offre davantage de marge que le modèle 20 A sans imposer le format de la version 40 A. Avec une batterie 12 V, la puissance photovoltaïque nominale de charge est de 390 W ; avec une batterie 24 V, elle atteint 780 W. Le courant nominal de charge et celui de la sortie LOAD sont tous deux de 30 A.
Par rapport à un régulateur PWM, la conversion MPPT peut mieux exploiter la tension disponible des modules, notamment lorsque la batterie est déchargée, que les panneaux sont froids ou que la tension PV est supérieure à celle du banc de batteries.
Que comprend la version TRIRON3210N-2U ?
- Module de puissance EPEVER TRIRON 3210N de 30 A.
- Écran LCD DS2 pour consulter et régler les paramètres.
- Interface UCS avec communication RS485.
- Deux sorties USB 5 V, 2,2 A au total.
- Compatibilité avec des accessoires EPEVER optionnels comme MT50, adaptateurs Bluetooth ou Wi-Fi et enregistreurs de données.
Caractéristiques techniques EPEVER TRIRON 3210N
| Référence MR WATT | TRIRON3210N-2U |
| Technologie de charge | MPPT |
| Courant nominal de charge | 30 A |
| Courant nominal sortie LOAD | 30 A |
| Tension nominale batterie | 12/24 VDC |
| Plage de tension batterie | 8-32 VDC |
| Puissance nominale de charge PV | 390 W en 12 V ; 780 W en 24 V |
| Tension PV maximale à vide | 100 V à la température minimale de fonctionnement ; 92 V à 25 °C |
| Plage de travail MPPT | Tension batterie + 2 V jusqu'à 72 V |
| Rendement de suivi MPPT | Au moins 99,5% |
| Rendement maximal de conversion | 98% |
| Autoconsommation | Jusqu'à 14 mA en 12 V ; jusqu'à 15 mA en 24 V |
| Mise à la terre | Négatif commun |
| Communication | RS485 via UCS |
| Sortie USB | 5 VDC, 2,2 A au total |
| Température de travail avec LCD | De -25 °C à +55 °C |
| Indice de protection | IP30 |
| Dimensions du régulateur | 238,3 x 158 x 62,7 mm |
| Poids net du régulateur | 1,35 kg |
| Section maximale des bornes | 16 mm² |
Dimensionner correctement les panneaux photovoltaïques
Avec une batterie 12 V, la puissance nominale de charge est de 390 W ; avec une batterie 24 V, elle est de 780 W. Le nombre de panneaux ne se choisit pas uniquement en additionnant les watts : la chaîne doit rester sous 92 V Voc à 25 °C et sous la limite absolue de 100 V dans les conditions les plus froides prévues.
Le Voc des modules augmentant avec le froid, il faut utiliser le coefficient de température du datasheet du panneau et conserver une marge de sécurité. La plage MPPT se termine à 72 V : une chaîne peut donc respecter la limite absolue tout en fonctionnant hors de la plage optimale.
Batteries compatibles et configuration
Le TRIRON accepte les batteries plomb étanches, AGM, GEL et ouvertes, les profils utilisateur ainsi que les batteries lithium LiFePO4 et NMC lorsque les paramètres correspondent à la batterie et à son BMS.
Avec le lithium, ne pas se fier à la détection automatique 12/24 V : la tension du système et tous les seuils de charge doivent être réglés avant l'utilisation. La compensation thermique et l'égalisation doivent être adaptées à la chimie employée.
Installation et protections
L'indice IP30 exige un emplacement couvert, sec, propre et ventilé. Connecter d'abord la batterie, puis une charge DC compatible et enfin le champ photovoltaïque ; déconnecter dans l'ordre inverse.
Un onduleur de puissance doit être relié directement à la batterie avec des câbles, fusibles et dispositifs de coupure correctement dimensionnés, et non à la sortie LOAD.
Questions fréquentes
L'écran DS2 et l'interface UCS sont-ils inclus ?
Oui. La référence TRIRON3210N-2U désigne la configuration avec DS2 et UCS, comprenant RS485 et double USB.
Puis-je utiliser une batterie LiFePO4 ?
Oui, si tensions et seuils correspondent à la batterie et au BMS. Régler manuellement la tension du système et vérifier tous les paramètres.
Combien de panneaux puis-je connecter ?
La limite nominale est de 390 W en 12 V ou 780 W en 24 V, tout en respectant 92 V Voc à 25 °C, 100 V par temps froid et la plage MPPT jusqu'à 72 V.
Peut-il être installé à l'extérieur ?
Pas directement. L'IP30 impose un lieu couvert, sec et ventilé, protégé de l'eau et de la condensation.
Puis-je connecter un onduleur sur la sortie LOAD ?
Pas un onduleur de puissance. Il doit être connecté directement à la batterie avec protections et câblage dimensionnés.
