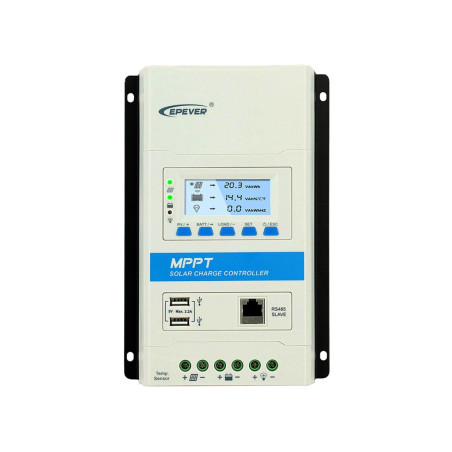

Regulador MPPT EPEVER TRIRON 3210N 30A 12/24V
Regulador de carga solar MPPT EPEVER TRIRON 3210N de 30 A para baterías de 12/24 V, con entrada fotovoltaica de hasta 100 V Voc y potencia nominal de carga de 390 W a 12 V o 780 W a 24 V.
La versión TRIRON3210N-2U incluye pantalla DS2, interfaz UCS RS485 y dos salidas USB de 5 V. Compatible con baterías de plomo y litio correctamente configuradas; protección IP30.
El EPEVER TRIRON 3210N-2U es un regulador de carga MPPT de 30 A para sistemas fotovoltaicos aislados con baterías de 12 V o 24 V. Su algoritmo busca el punto de máxima potencia del campo solar con una eficiencia de seguimiento declarada de al menos el 99,5% y una eficiencia máxima de conversión de hasta el 98%.
La configuración 2U incluye la pantalla LCD DS2 y la interfaz UCS. La DS2 permite consultar tensión, corriente, potencia, energía y estado de paneles, batería y salida de carga; el módulo UCS añade comunicación RS485 para supervisión y configuración, además de dos puertos USB con salida total de 5 V / 2,2 A.
¿Por qué elegir un regulador MPPT de 30 A?
El TRIRON 3210N ofrece más margen que el modelo de 20 A sin llegar al tamaño de la versión de 40 A. Con batería de 12 V admite una potencia fotovoltaica nominal de carga de 390 W; con batería de 24 V alcanza 780 W. Tanto la corriente nominal de carga como la salida LOAD son de 30 A.
Frente a un regulador PWM, la conversión MPPT puede aprovechar mejor la tensión disponible de los módulos, especialmente con la batería descargada, baja temperatura de los paneles o una tensión del campo superior a la del banco de baterías.
¿Qué incluye la versión TRIRON3210N-2U?
- Módulo de potencia EPEVER TRIRON 3210N de 30 A.
- Pantalla LCD DS2 para consultar y ajustar parámetros.
- Interfaz UCS con comunicación RS485.
- Dos salidas USB de 5 V y 2,2 A totales.
- Compatibilidad con accesorios EPEVER opcionales como MT50, adaptadores Bluetooth o Wi-Fi y registradores de datos.
Especificaciones técnicas EPEVER TRIRON 3210N
| Referencia MR WATT | TRIRON3210N-2U |
| Tecnología de carga | MPPT |
| Corriente nominal de carga | 30 A |
| Corriente nominal salida LOAD | 30 A |
| Tensión nominal de batería | 12/24 VDC |
| Rango de tensión de batería | 8-32 VDC |
| Potencia nominal de carga FV | 390 W a 12 V; 780 W a 24 V |
| Tensión FV máxima en circuito abierto | 100 V a la temperatura mínima de trabajo; 92 V a 25 °C |
| Rango de trabajo MPPT | Tensión de batería + 2 V hasta 72 V |
| Eficiencia de seguimiento MPPT | Al menos 99,5% |
| Eficiencia máxima de conversión | 98% |
| Autoconsumo | Hasta 14 mA a 12 V; hasta 15 mA a 24 V |
| Puesta a tierra | Negativo común |
| Comunicación | RS485 mediante UCS |
| Salida USB | 5 VDC, 2,2 A totales |
| Temperatura de trabajo con LCD | De -25 °C a +55 °C |
| Grado de protección | IP30 |
| Dimensiones del regulador | 238,3 x 158 x 62,7 mm |
| Peso neto del regulador | 1,35 kg |
| Sección máxima de los terminales | 16 mm² |
Cómo dimensionar los paneles fotovoltaicos
Con una batería de 12 V la potencia nominal de carga es de 390 W; con una batería de 24 V es de 780 W. El número de paneles no se decide solo sumando vatios: la cadena debe permanecer por debajo de 92 V Voc a 25 °C y del límite absoluto de 100 V en las condiciones más frías previstas.
Como el Voc de los módulos aumenta con el frío, el cálculo debe utilizar el coeficiente térmico del datasheet del panel y conservar un margen de seguridad. El rango MPPT termina en 72 V, por lo que una cadena puede respetar el límite absoluto y aun así trabajar fuera del intervalo óptimo.
Baterías compatibles y configuración
El TRIRON admite baterías de plomo selladas, AGM, GEL y abiertas, perfiles de usuario y baterías de litio como LiFePO4 y NMC cuando los parámetros son compatibles con la batería y su BMS.
Con litio no debe confiarse en la detección automática de 12/24 V: la tensión del sistema y todos los umbrales de carga deben configurarse correctamente antes del uso. La compensación térmica y la ecualización deben adaptarse a la química utilizada.
Instalación y protecciones
La protección IP30 exige una instalación cubierta, seca, limpia y ventilada. Conecte primero la batería, después una carga DC compatible y finalmente el campo fotovoltaico; desconecte en orden inverso.
Un inversor de potencia debe conectarse directamente a la batería con cables, fusibles y seccionamiento adecuados, no a la salida LOAD. La sección del cableado debe calcularse según corriente, distancia, caída de tensión y normativa aplicable.
Preguntas frecuentes
¿Se incluyen la pantalla DS2 y la interfaz UCS?
Sí. La referencia TRIRON3210N-2U identifica la configuración con pantalla DS2 y módulo UCS, equipado con RS485 y doble USB.
¿Puedo utilizar una batería LiFePO4?
Sí, siempre que tensiones y umbrales sean compatibles con la batería y el BMS. Ajuste manualmente la tensión del sistema y verifique todos los parámetros.
¿Cuántos paneles puedo conectar?
El límite nominal es 390 W a 12 V o 780 W a 24 V, respetando además 92 V Voc a 25 °C, 100 V con frío y el rango MPPT hasta 72 V.
¿Puede instalarse en el exterior?
No directamente. El IP30 requiere un lugar cubierto, seco y ventilado, protegido del agua y la condensación.
¿Puedo conectar un inversor a la salida LOAD?
No es la conexión correcta para un inversor de potencia. Debe conectarse directamente a la batería con protecciones y cableado dimensionados.
