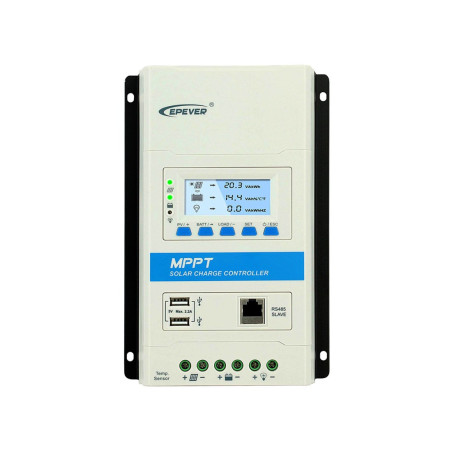

EPEVER TRIRON 3210N MPPT-Laderegler 30A 12/24V
EPEVER TRIRON 3210N MPPT-Solarladeregler mit 30 A für 12/24-V-Batteriesysteme, mit PV-Eingang bis 100 V Voc und einer Nenn-Ladeleistung von 390 W bei 12 V beziehungsweise 780 W bei 24 V.
Die Ausführung TRIRON3210N-2U enthält DS2-Display, UCS-Schnittstelle mit RS485 und zwei 5-V-USB-Ausgänge. Für korrekt konfigurierte Blei- und Lithiumbatterien; Schutzart IP30.
Der EPEVER TRIRON 3210N-2U ist ein 30-A-MPPT-Laderegler für autarke Photovoltaiksysteme mit 12-V- oder 24-V-Batterien. Sein MPPT-Algorithmus verfolgt den maximalen Leistungspunkt des PV-Generators mit einer angegebenen Tracking-Effizienz von mindestens 99,5% und einem maximalen Umwandlungswirkungsgrad von bis zu 98%.
Die 2U-Ausführung umfasst das DS2-LCD und die UCS-Schnittstelle. DS2 zeigt Spannung, Strom, Leistung, Energie und den Zustand von PV, Batterie und Last an; UCS ergänzt RS485-Kommunikation zur Überwachung und Konfiguration sowie zwei USB-Anschlüsse mit zusammen 5 V / 2,2 A.
Warum einen MPPT-Laderegler mit 30 A wählen?
Der TRIRON 3210N bietet mehr Reserve als das 20-A-Modell, ohne die Größe der 40-A-Ausführung zu erreichen. An einer 12-V-Batterie beträgt die nominale PV-Ladeleistung 390 W, an einer 24-V-Batterie 780 W. Nennladestrom und LOAD-Ausgangsstrom betragen jeweils 30 A.
Gegenüber einem PWM-Regler kann MPPT die verfügbare Modulspannung besser nutzen, besonders bei entladener Batterie, niedriger Modultemperatur oder einer PV-Spannung oberhalb der Batteriespannung.
Was gehört zur Ausführung TRIRON3210N-2U?
- EPEVER TRIRON 3210N Leistungsmodul mit 30 A.
- DS2-LCD zur Anzeige und Einstellung der Parameter.
- UCS-Schnittstelle mit RS485-Kommunikation.
- Zwei 5-V-USB-Ausgänge mit zusammen 2,2 A.
- Kompatibilität mit optionalem EPEVER-Zubehör wie MT50, Bluetooth- oder Wi-Fi-Adaptern und Datenloggern.
Technische Daten EPEVER TRIRON 3210N
| MR WATT Referenz | TRIRON3210N-2U |
| Ladetechnik | MPPT |
| Nennladestrom | 30 A |
| Nennstrom LOAD-Ausgang | 30 A |
| Batterienennspannung | 12/24 VDC |
| Batteriespannungsbereich | 8-32 VDC |
| Nominale PV-Ladeleistung | 390 W bei 12 V; 780 W bei 24 V |
| Maximale PV-Leerlaufspannung | 100 V bei minimaler Betriebstemperatur; 92 V bei 25 °C |
| MPPT-Arbeitsbereich | Batteriespannung + 2 V bis 72 V |
| MPPT-Tracking-Effizienz | Mindestens 99,5% |
| Maximaler Umwandlungswirkungsgrad | 98% |
| Eigenverbrauch | Bis 14 mA bei 12 V; bis 15 mA bei 24 V |
| Erdung | Gemeinsamer Minuspol |
| Kommunikation | RS485 über UCS |
| USB-Ausgang | 5 VDC, insgesamt 2,2 A |
| Arbeitstemperatur mit LCD | -25 °C bis +55 °C |
| Schutzart | IP30 |
| Abmessungen des Reglers | 238,3 x 158 x 62,7 mm |
| Nettogewicht des Reglers | 1,35 kg |
| Maximaler Anschlussquerschnitt | 16 mm² |
PV-Generator richtig dimensionieren
Mit einer 12-V-Batterie beträgt die nominale Ladeleistung 390 W, mit einer 24-V-Batterie 780 W. Die Modulanzahl darf nicht allein über die Wattzahl gewählt werden: Der String muss unter 92 V Voc bei 25 °C und unter dem absoluten Grenzwert von 100 V bei der niedrigsten erwarteten Temperatur bleiben.
Da der Modul-Voc bei Kälte steigt, müssen Temperaturkoeffizient und Sicherheitsreserve berücksichtigt werden. Der MPPT-Bereich endet bei 72 V; ein String kann den absoluten Grenzwert einhalten und trotzdem außerhalb des optimalen Arbeitsbereichs liegen.
Kompatible Batterien und Konfiguration
Unterstützt werden geschlossene Blei-, AGM-, GEL- und offene Bleibatterien, benutzerdefinierte Profile sowie LiFePO4- und NMC-Lithiumbatterien, sofern die Parameter zu Batterie und BMS passen.
Bei Lithium darf die 12/24-V-Erkennung nicht automatisch erfolgen. Systemspannung und Ladeschwellen müssen vor der Nutzung korrekt eingestellt werden. Temperaturkompensation und Ausgleichsladung sind an die verwendete Chemie anzupassen.
Montage und Schutz
IP30 verlangt einen überdachten, trockenen, sauberen und belüfteten Montageort. Zuerst die Batterie, dann eine geeignete DC-Last und zuletzt den PV-Generator anschließen; beim Trennen umgekehrt vorgehen.
Ein Leistungswechselrichter wird direkt an die Batterie mit passend dimensionierten Kabeln, Sicherungen und Trenneinrichtungen angeschlossen, nicht an den LOAD-Ausgang.
Häufige Fragen
Sind DS2-Display und UCS-Schnittstelle enthalten?
Ja. TRIRON3210N-2U bezeichnet die Ausführung mit DS2 und UCS einschließlich RS485 und Doppel-USB.
Kann ich eine LiFePO4-Batterie verwenden?
Ja, wenn Spannungen und Schwellenwerte zu Batterie und BMS passen. Systemspannung manuell einstellen und alle Parameter prüfen.
Wie viele Solarmodule kann ich anschließen?
Nominal 390 W an 12 V oder 780 W an 24 V, zusätzlich unter 92 V Voc bei 25 °C, unter 100 V bei Kälte und innerhalb des MPPT-Bereichs bis 72 V.
Kann der Regler im Freien montiert werden?
Nicht direkt. IP30 erfordert einen überdachten, trockenen und belüfteten Ort ohne Wasser und Kondensation.
Darf ein Wechselrichter an den LOAD-Ausgang?
Nicht als Leistungswechselrichter. Er muss direkt an die Batterie mit geeigneten Schutzgeräten und Kabeln angeschlossen werden.
