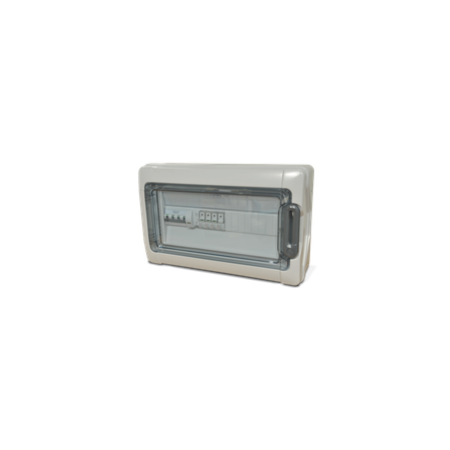

Tableau AC Photovoltaïque Triphasé 10 kW QACT10
SecSun QACT10 : coffret courant alternatif pour installations photovoltaïques avec un onduleur triphasé jusqu'à 11 kWc. Il contient un disjoncteur à bloc différentiel 4x20 A (6 kA, 300 mA type A) et un parafoudre triphasé classe II de 20 kA.
Sans protection de découplage : à utiliser là où la protection intégrée à l'onduleur est admise, comme en Italie jusqu'à 11,08 kW. Coffret PVC IP65 classe II, 448 x 282 x 141 mm, conforme CEI EN 61439-1/2.
Le SecSun QACT10 est le coffret courant alternatif pour l'installation photovoltaïque avec un seul onduleur triphasé jusqu'à 11 kWc. Un boîtier IP65 regroupe les protections entre la sortie de l'onduleur et le tableau général : un disjoncteur tétrapolaire à bloc différentiel et un parafoudre triphasé.
Un coffret AC, pas un tableau de découplage
Le QACT10 ne contient pas de protection de découplage : ni relais SPI ni organe de découplage. En Italie, la CEI 0-21 admet la protection intégrée à l'onduleur jusqu'à 11,08 kW, précisément le seuil pour lequel ce coffret est dimensionné. En France et dans les autres pays, vérifiez auprès du gestionnaire de réseau si la protection intégrée de l'onduleur certifié suffit. Si une protection externe est exigée, ou si un second onduleur est ajouté plus tard, il faut un tableau de découplage avec rapport d'essai : mieux vaut l'anticiper au moment du projet.
Caractéristiques techniques QACT10
| Puissance de l'installation | Jusqu'à 11 kWc |
| Onduleur | 1 triphasé |
| Disjoncteur à bloc différentiel | 4x20 A, pouvoir de coupure 6 kA, 300 mA type A |
| Parafoudre | Triphasé, classe II, Imax 20 kA, avec sa protection |
| Protection de découplage | Non incluse |
| Enveloppe | PVC thermoplastique, IP65, classe d'isolation II |
| Conformité | CEI EN 61439-1/2, avec schéma électrique |
| Dimensions (L x H x P) | 448 x 282 x 141 mm |
Pourquoi 20 A par phase suffisent
Un onduleur triphasé de 10 kW sous 400 V délivre environ 14,5 A par phase, un modèle de 11 kW environ 16 A : le disjoncteur de 20 A couvre le courant nominal sans déclenchement intempestif aux heures de pleine production, même avec un coffret chauffé par le soleil. La version 6 kW, QACT6, utilise un disjoncteur de 16 A. Avant de commander, vérifiez le courant de sortie maximal dans la fiche de l'onduleur : certains modèles de 10 kW atteignent 16-17 A par phase, ce qui reste dans la marge.
Le différentiel est de type A avec un seuil de 300 mA, compatible avec les onduleurs sans transformateur qui garantissent ne pas injecter de courants de défaut continus supérieurs à 6 mA. Si la notice de l'onduleur exige un différentiel de type B, cette prescription prime.
Quand un parafoudre côté AC est rentable
Le parafoudre triphasé protège l'onduleur des surtensions venant du réseau : foudre sur les lignes aériennes, manœuvres du gestionnaire, perturbations dues à de gros consommateurs voisins. Sur les hangars et exploitations agricoles alimentés par ligne aérienne, c'est la protection qui évite le plus souvent de remplacer la carte de puissance de l'onduleur.
Questions fréquentes
Quelle différence entre QACT10 et QACT10L ?
Les fiches SecSun indiquent pour les deux le même équipement de protection (4x20 A type A et parafoudre classe II de 20 kA) et les mêmes dimensions. Le QACT10 appartient à la gamme Pro, le QACT10L à la gamme Light : le prix et la disponibilité font généralement la différence.
Puis-je l'utiliser avec deux onduleurs ?
Non, il est prévu pour un seul onduleur triphasé. Deux onduleurs demandent deux départs protégés séparément et, selon les règles locales, une protection de découplage externe.
Convient-il à un onduleur hybride avec batterie ?
Oui, sur la ligne côté réseau. L'éventuelle sortie de secours de l'onduleur doit être protégée par un circuit séparé.
Protège-t-il aussi les modules ?
Non, il travaille uniquement en alternatif. Le côté continu nécessite un coffret DC, sauf si le sectionneur et les parafoudres DC sont déjà intégrés à l'onduleur.
Peut-on l'installer en extérieur ?
Oui, le boîtier est IP65 et à double isolation. Un emplacement ombragé à côté de l'onduleur reste conseillé : la chaleur réduit le calibre effectif des disjoncteurs, et la longueur de câble non protégée reste courte.
