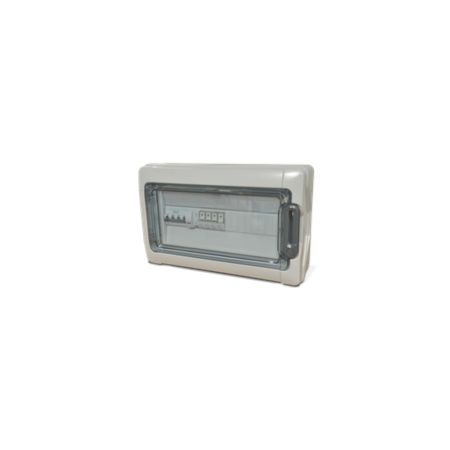

Dreiphasig 10 kW AC-Photovoltaik-Schaltschrank QACT10
SecSun QACT10: AC-Verteiler für PV-Anlagen mit einem dreiphasigen Wechselrichter bis 11 kWp. Enthält einen FI/LS-Schalter 4x20 A (6 kA, 300 mA Typ A) und einen dreiphasigen Überspannungsableiter Typ 2 mit 20 kA.
Ohne NA-Schutz: für Anlagen, bei denen der integrierte Schutz des Wechselrichters zulässig ist, in Deutschland nach VDE-AR-N 4105 bis 30 kVA. PVC-Gehäuse IP65 Schutzklasse II, 448 x 282 x 141 mm, nach CEI EN 61439-1/2.
Der SecSun QACT10 ist der AC-Verteiler für PV-Anlagen mit einem einzigen dreiphasigen Wechselrichter bis 11 kWp. Ein IP65-Gehäuse vereint die Schutzeinrichtungen zwischen Wechselrichterausgang und Hauptverteilung: einen vierpoligen FI/LS-Schalter und einen dreiphasigen Überspannungsableiter.
Ein AC-Verteiler, kein NA-Schutzschrank
Der QACT10 enthält keinen Netz- und Anlagenschutz: weder Schutzrelais noch Kuppelschalter. In Deutschland ist nach VDE-AR-N 4105 der im Wechselrichter integrierte NA-Schutz bis 30 kVA zulässig, in Italien nach CEI 0-21 bis 11,08 kW. Eine dreiphasige 10-kW-Anlage mit zertifiziertem Wechselrichter lässt sich deshalb in der Regel allein mit dem QACT10 anschließen. Verlangt der Netzbetreiber einen zentralen NA-Schutz oder kommt später ein zweiter Wechselrichter hinzu, ist ein eigener Schutzschrank mit Prüfprotokoll nötig: Das sollte schon bei der Planung berücksichtigt werden.
Technische Daten QACT10
| Anlagenleistung | Bis 11 kWp |
| Wechselrichter | 1 dreiphasig |
| FI/LS-Schalter | 4x20 A, Schaltvermögen 6 kA, 300 mA Typ A |
| Überspannungsableiter | Dreiphasig, Typ 2 (Klasse II), Imax 20 kA, mit Vorsicherung |
| NA-Schutz | Nicht enthalten |
| Gehäuse | Thermoplast (PVC), IP65, Schutzklasse II |
| Konformität | CEI EN 61439-1/2, mit Schaltplan |
| Abmessungen (B x H x T) | 448 x 282 x 141 mm |
Warum 20 A pro Phase ausreichen
Ein dreiphasiger 10-kW-Wechselrichter liefert bei 400 V etwa 14,5 A pro Phase, ein 11-kW-Gerät etwa 16 A: Der 20-A-Schalter deckt den Nennstrom ohne Fehlauslösung in Spitzenzeiten ab, auch wenn der Verteiler von der Sonne aufgeheizt ist. Die 6-kW-Version QACT6 hat einen 16-A-Schalter. Vor der Bestellung sollte der maximale Ausgangsstrom im Wechselrichter-Datenblatt geprüft werden: Manche 10-kW-Modelle erreichen 16-17 A pro Phase, was noch in der Reserve liegt.
Der Fehlerstromschutz ist Typ A mit 300 mA und passt zu trafolosen Wechselrichtern, die keine Gleichfehlerströme über 6 mA einspeisen können. Fordert das Wechselrichter-Handbuch einen FI vom Typ B, hat diese Vorgabe Vorrang.
Wann sich ein Ableiter auf der AC-Seite lohnt
Der dreiphasige Ableiter schützt den Wechselrichter vor Überspannungen aus dem Netz: Blitzeinschläge in Freileitungen, Schalthandlungen des Netzbetreibers, Störungen durch große Verbraucher in der Nähe. Bei Hallen und landwirtschaftlichen Betrieben am Freileitungsnetz ist er der Schutz, der am häufigsten die Leistungsplatine des Wechselrichters rettet.
Häufige Fragen
Was unterscheidet QACT10 und QACT10L?
Die SecSun-Datenblätter nennen für beide dieselbe Schutzausstattung (4x20 A Typ A und Ableiter Klasse II mit 20 kA) und dieselben Maße. Der QACT10 gehört zur Pro-Linie, der QACT10L zur Light-Linie: Meist entscheiden Preis und Verfügbarkeit.
Kann ich ihn mit zwei Wechselrichtern verwenden?
Nein, er ist für einen dreiphasigen Wechselrichter ausgelegt. Zwei Wechselrichter brauchen zwei getrennt abgesicherte Abgänge und je nach Netzbetreiber zusätzlich einen zentralen NA-Schutz.
Passt er zu einem Hybridwechselrichter mit Batterie?
Ja, für die netzseitige Leitung. Ein eventueller Backup-Ausgang des Wechselrichters ist separat abzusichern.
Schützt er auch die Module?
Nein, er arbeitet nur auf der Wechselstromseite. Die DC-Seite braucht einen Generatoranschlusskasten, sofern DC-Trennschalter und Ableiter nicht im Wechselrichter integriert sind.
Kann er im Freien montiert werden?
Ja, das Gehäuse ist IP65 und schutzisoliert. Empfehlenswert ist trotzdem ein schattiger Platz neben dem Wechselrichter: Wärme mindert die Belastbarkeit der Schalter, und die ungeschützte Leitungsstrecke bleibt kurz.
