Cuadro AC Fotovoltaico Trifásico 10 kW QACT10

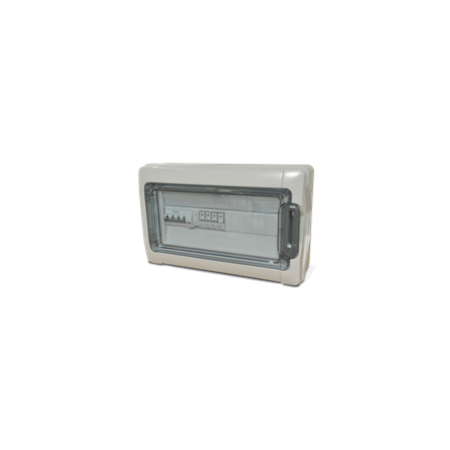

SecSun QACT10: cuadro de corriente alterna para instalaciones fotovoltaicas con un inversor trifásico de hasta 11 kWp. Incluye un magnetotérmico con bloque diferencial 4x20 A (6 kA, 300 mA clase A) y un descargador de sobretensiones trifásico clase II de 20 kA.
Sin protección de interfaz: para usar donde basta la integrada en el inversor, como en Italia hasta 11,08 kW. Caja de PVC IP65 clase II, 448 x 282 x 141 mm, conforme a CEI EN 61439-1/2.
El SecSun QACT10 es el cuadro de corriente alterna para la instalación fotovoltaica con un solo inversor trifásico de hasta 11 kWp. Reúne en una caja IP65 las protecciones entre la salida del inversor y el cuadro general: un magnetotérmico con bloque diferencial tetrapolar y un descargador de sobretensiones trifásico.
Un cuadro de alterna, no un cuadro de interfaz
El QACT10 no incluye protección de interfaz: ni relé SPI ni dispositivo de interfaz. En Italia, la CEI 0-21 admite la protección integrada en el inversor hasta 11,08 kW, justo el umbral para el que está dimensionado este cuadro. En España y en otros países hay que comprobar con la distribuidora y la normativa de conexión si basta la protección integrada del inversor certificado. Si se requiere un relé de protección externo, o si en el futuro se añade un segundo inversor, hará falta un cuadro de interfaz con test report: conviene tenerlo en cuenta en el proyecto, porque una ampliación posterior puede dejar corto este cuadro.
Especificaciones técnicas QACT10
| Potencia de la instalación | Hasta 11 kWp |
| Inversor | 1 trifásico |
| Magnetotérmico con bloque diferencial | 4x20 A, poder de corte 6 kA, 300 mA clase A |
| Descargador de sobretensiones | Trifásico, clase II, Imax 20 kA, con su protección |
| Protección de interfaz | No incluida |
| Envolvente | PVC termoplástico, IP65, clase de aislamiento II |
| Conformidad | CEI EN 61439-1/2, con esquema eléctrico |
| Dimensiones (An x Al x P) | 448 x 282 x 141 mm |
Por qué bastan 20 A por fase
Un inversor trifásico de 10 kW a 400 V entrega unos 14,5 A por fase, uno de 11 kW unos 16 A: el magnetotérmico de 20 A cubre la corriente nominal sin disparos intempestivos en las horas de máxima producción, incluso con el cuadro calentado por el sol. La versión de 6 kW, QACT6, monta en cambio un interruptor de 16 A. Antes del pedido conviene comprobar la corriente máxima de salida en la ficha del inversor: algunos modelos de 10 kW llegan a 16-17 A por fase, aún dentro del margen.
El diferencial es de clase A con umbral de 300 mA, compatible con inversores sin transformador que garantizan no inyectar corrientes de defecto continuas superiores a 6 mA. Si el manual del inversor exige un diferencial tipo B, esa indicación prevalece.
Cuándo compensa un descargador en el lado de alterna
El descargador trifásico protege el inversor de las sobretensiones que llegan desde la red: rayos en líneas aéreas, maniobras de la distribuidora, perturbaciones de grandes cargas cercanas. En naves y explotaciones agrícolas alimentadas por línea aérea es la protección que más a menudo evita cambiar la placa de potencia del inversor.
Preguntas frecuentes
¿Qué diferencia hay entre QACT10 y QACT10L?
Las fichas de SecSun indican para ambos el mismo equipamiento de protección (4x20 A clase A y descargador clase II de 20 kA) y las mismas medidas. El QACT10 pertenece a la línea Pro y el QACT10L a la línea Light: suelen decidir el precio y la disponibilidad.
¿Puedo usarlo con dos inversores?
No, está previsto para un solo inversor trifásico. Con dos inversores hacen falta dos líneas protegidas por separado y, según la normativa local, también una protección de interfaz externa.
¿Sirve para un inversor híbrido con batería?
Sí, en la línea hacia la red. La posible salida de emergencia del inversor debe protegerse con un circuito aparte.
¿Protege también los paneles?
No, trabaja solo en alterna. El lado de continua necesita un cuadro de continua, salvo que el seccionador y los descargadores CC ya estén integrados en el inversor.
¿Se puede instalar en exterior?
Sí, la caja es IP65 y de doble aislamiento. Aun así se recomienda una ubicación a la sombra junto al inversor: el calor reduce la capacidad de los interruptores y el tramo de cable sin proteger queda corto.
