Quadro AC Fotovoltaico Trifase 10 kW QACT10

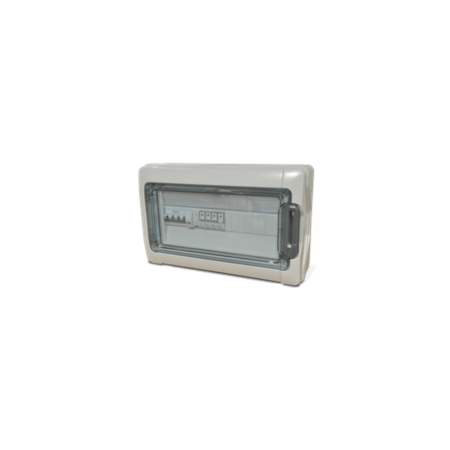

SecSun QACT10: quadro in corrente alternata per impianti fotovoltaici con un inverter trifase fino a 11 kWp. Contiene un magnetotermico con blocco differenziale 4x20 A (6 kA, 300 mA classe A) e uno scaricatore di sovratensione trifase classe II da 20 kA.
Senza protezione di interfaccia: adatto dove basta quella integrata nell'inverter, come in Italia fino a 11,08 kW. Cassetta in PVC IP65 classe II, 448 x 282 x 141 mm, conforme CEI EN 61439-1/2.
Il SecSun QACT10 è il quadro in corrente alternata per l'impianto fotovoltaico con un solo inverter trifase fino a 11 kWp. Raccoglie in una cassetta IP65 le protezioni fra l'uscita dell'inverter e il quadro generale: un magnetotermico con blocco differenziale quadripolare e uno scaricatore di sovratensione trifase.
Un quadro AC, non un quadro di interfaccia
Il QACT10 non contiene la protezione di interfaccia: niente relè SPI, niente dispositivo di interfaccia. In Italia la CEI 0-21 ammette la protezione integrata nell'inverter fino a 11,08 kW, ed è proprio la soglia a cui questo quadro è dimensionato. Un impianto trifase da 10 kW con inverter certificato si allaccia quindi con il solo QACT10. Se la potenza dell'inverter supera gli 11,08 kW, o se in futuro si aggiunge un secondo inverter oltre quella soglia, serve un quadro di interfaccia con relè SPI esterno e test report: va considerato in progetto, perché un ampliamento successivo può rendere insufficiente questo quadro.
Specifiche tecniche QACT10
| Potenza impianto | Fino a 11 kWp |
| Inverter | 1 trifase |
| Magnetotermico con blocco differenziale | 4x20 A, potere di interruzione 6 kA, 300 mA classe A |
| Scaricatore di sovratensione | Trifase, classe II, Imax 20 kA, con relativa protezione |
| Protezione di interfaccia | Non presente |
| Involucro | PVC termoplastico, IP65, classe di isolamento II |
| Conformità | CEI EN 61439-1/2, con schema elettrico |
| Dimensioni (L x A x P) | 448 x 282 x 141 mm |
Perché 20 A per fase bastano
Un inverter trifase da 10 kW a 400 V eroga circa 14,5 A per fase, uno da 11 kW circa 16 A: il magnetotermico da 20 A copre la corrente nominale senza interventi intempestivi nelle ore di piena produzione, anche con il quadro scaldato dal sole. La versione da 6 kW, QACT6, monta invece un interruttore da 16 A. Prima dell'ordine va controllata la corrente massima in uscita dichiarata nel datasheet dell'inverter: alcuni modelli da 10 kW arrivano a 16-17 A per fase, comunque dentro il margine.
Il differenziale è di classe A con soglia 300 mA, compatibile con gli inverter senza trasformatore che garantiscono di non immettere correnti di guasto continue oltre 6 mA. Se il manuale dell'inverter prescrive un differenziale di tipo B, quella indicazione prevale.
Quando conviene uno scaricatore sul lato AC
Lo scaricatore trifase protegge l'inverter dalle sovratensioni provenienti dalla rete: fulmini sulle linee aeree, manovre del distributore, disturbi da grandi carichi vicini. Nei capannoni e nelle aziende agricole servite da linea aerea è la protezione che più spesso evita la sostituzione della scheda di potenza dell'inverter.
Domande frequenti
Che differenza c'è tra QACT10 e QACT10L?
Le schede SecSun riportano per entrambi la stessa dotazione di protezione (4x20 A classe A e scaricatore classe II da 20 kA) e le stesse misure. Il QACT10 appartiene alla linea Pro, il QACT10L alla linea Light: per la scelta contano soprattutto prezzo e disponibilità.
Posso usarlo con due inverter?
No, è previsto per un solo inverter trifase. Con due inverter servono due linee protette separatamente, e oltre gli 11,08 kW complessivi in Italia anche la protezione di interfaccia esterna.
Va bene per un inverter ibrido con batteria?
Sì, sulla linea verso la rete. L'eventuale uscita di backup dell'inverter va protetta con un circuito separato.
Protegge anche i pannelli?
No, lavora solo in alternata. Il lato in corrente continua richiede un quadro di campo DC, salvo che sezionatore e scaricatori DC siano già integrati nell'inverter.
Si può installare all'esterno?
Sì, la cassetta è IP65 e in doppio isolamento. È comunque consigliabile una posizione ombreggiata accanto all'inverter: il caldo riduce la portata degli interruttori e il tratto di cavo non protetto resta corto.
