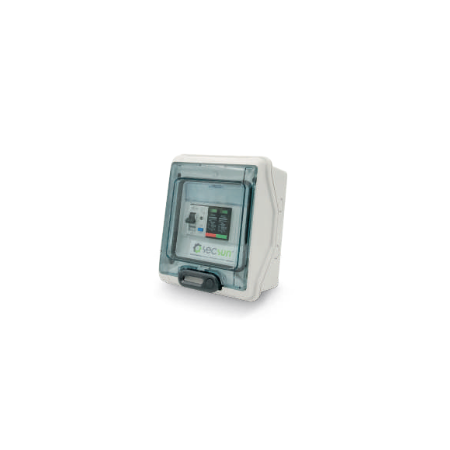

Tableau AC Photovoltaïque Monophasé 5 kW QIT5L

SecSun QIT5L : coffret courant alternatif pour installations photovoltaïques avec un onduleur monophasé jusqu'à 5 kWc. Il contient un disjoncteur différentiel 1P+N 25 A (6 kA, 300 mA type A) et un parafoudre classe II de 20 kA.

Sans protection de découplage : à utiliser là où la protection intégrée à l'onduleur est admise, comme en Italie sous 11,08 kW. Coffret PVC IP65 classe II, 164 x 200 x 116 mm, conforme CEI EN 61439-1/2.

140,44 € IVA escl.

Le SecSun QIT5L est le coffret courant alternatif de la gamme Light, conçu pour l'installation photovoltaïque résidentielle avec un seul onduleur monophasé jusqu'à 5 kWc. Un boîtier IP65 regroupe les deux protections nécessaires entre la sortie de l'onduleur et le tableau de la maison : un disjoncteur différentiel et un parafoudre.

Le nom dit QIT, mais il n'y a pas de protection de découplage

C'est le point à clarifier avant de commander. Le QIT5L est un coffret AC sans protection de découplage : il ne contient ni relais SPI ni organe de découplage. En Italie, jusqu'à 11,08 kW, la norme CEI 0-21 admet la protection de découplage intégrée à l'onduleur ; sur une installation monophasée de 3 à 5 kW, ce coffret suffit donc. En France et dans les autres pays, vérifiez que le gestionnaire de réseau accepte la protection intégrée de l'onduleur certifié. Si une protection de découplage externe est exigée, il faut un tableau d'interface avec rapport d'essai, un autre produit, plus coûteux.

Caractéristiques techniques QIT5L

Puissance de l'installation5 kWc
Onduleur1 monophasé
Disjoncteur différentiel1P+N 25 A, pouvoir de coupure 6 kA, 300 mA type A
ParafoudreMonophasé, classe II, Imax 20 kA
Protection de découplageNon incluse
EnveloppePVC thermoplastique, IP65, classe d'isolation II
ConformitéCEI EN 61439-1/2
Dimensions (L x H x P)164 x 200 x 116 mm
Poidsenv. 1,3 kg

Pourquoi 25 A et pourquoi un différentiel de type A

Un onduleur monophasé de 5 kW sous 230 V délivre environ 22 A : le disjoncteur de 25 A couvre le courant nominal avec une marge suffisante pour ne pas déclencher aux heures de pleine production estivale. Pour les onduleurs de 6 kW il existe le QIT6L avec disjoncteur 32 A ; pour 3 kW, le QIT3L en 20 A. Choisir le bon calibre évite à la fois les déclenchements intempestifs et une protection surdimensionnée par rapport au câble.

Le différentiel est de type A avec un seuil de 300 mA : il convient aux onduleurs sans transformateur dont la notice indique qu'ils ne peuvent pas injecter de courants de défaut continus supérieurs à 6 mA, soit presque tous les modèles résidentiels actuels. Si la notice de l'onduleur exige un différentiel de type B ou un seuil plus bas, cette prescription prime et le coffret doit être adapté.

Pourquoi un parafoudre côté AC

Le parafoudre de classe II protège l'onduleur des surtensions venant du réseau, par exemple la foudre sur les lignes aériennes ou les manœuvres du gestionnaire de réseau. On l'oublie souvent parce qu'il n'est pas toujours obligatoire, mais pour un onduleur de plusieurs centaines d'euros et dans les zones à lignes aériennes, c'est l'assurance la moins chère que l'on puisse installer.

Questions fréquentes

Ce coffret suffit-il pour raccorder une installation de 5 kW ?

En Italie, dans la configuration type, oui : sous 11,08 kW la CEI 0-21 admet la protection de découplage intégrée à l'onduleur, et le QIT5L ajoute les protections de ligne et contre les surtensions. Ailleurs, vérifiez les règles locales ; l'onduleur doit dans tous les cas être certifié pour le pays d'installation.

Peut-on l'utiliser avec un onduleur hybride avec batterie ?

Oui, sur la ligne AC côté réseau. Si l'onduleur dispose aussi d'une sortie de secours (EPS ou backup), cette ligne doit être protégée séparément : le QIT5L n'a qu'un disjoncteur et ne gère pas les charges secourues.

Protège-t-il aussi le côté courant continu ?

Non, il travaille uniquement en alternatif. Les modules ont besoin d'un coffret DC avec sectionneur et parafoudres pour courant continu, sauf si l'onduleur les intègre déjà.

Peut-on l'installer en extérieur ?

Oui, le boîtier est IP65 et en classe II. Un emplacement à l'abri du soleil direct, proche de l'onduleur, reste préférable pour limiter la longueur de câble non protégée.

Quelle différence avec le QIT5 sans L ?

La gamme Light est la version essentielle, avec boîtier PVC et uniquement les protections de base. Les versions sans L ont un équipement plus complet et un prix plus élevé : pour une installation résidentielle standard, la Light suffit généralement.
