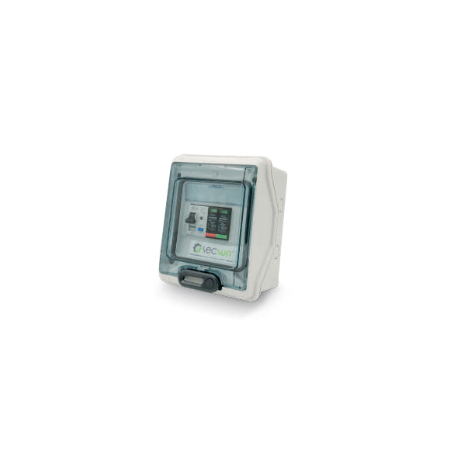

Cuadro AC Fotovoltaico Monofásico 5 kW QIT5L
SecSun QIT5L: cuadro de corriente alterna para instalaciones fotovoltaicas con un inversor monofásico de hasta 5 kWp. Incluye un magnetotérmico diferencial 1P+N 25 A (6 kA, 300 mA clase A) y un descargador de sobretensiones clase II de 20 kA.
Sin protección de interfaz: para usar donde basta la integrada en el inversor, como en Italia por debajo de 11,08 kW. Caja de PVC IP65 clase II, 164 x 200 x 116 mm, conforme a CEI EN 61439-1/2.
El SecSun QIT5L es el cuadro de corriente alterna de la línea Light, pensado para la instalación fotovoltaica doméstica con un solo inversor monofásico de hasta 5 kWp. Reúne en una caja IP65 las dos protecciones necesarias entre la salida del inversor y el cuadro de la vivienda: un magnetotérmico diferencial y un descargador de sobretensiones.
El nombre dice QIT, pero no lleva protección de interfaz
Es el detalle que conviene aclarar antes del pedido. El QIT5L es un cuadro de alterna sin interfaz: no contiene relé SPI ni dispositivo de interfaz. En Italia, hasta 11,08 kW la norma CEI 0-21 admite la protección de interfaz integrada en el inversor, así que en una instalación monofásica de 3-5 kW este cuadro es suficiente. En España y en otros países hay que comprobar que la normativa de conexión y la distribuidora acepten la protección integrada del inversor certificado. Si se exige un relé de protección externo, hace falta un cuadro de interfaz con test report, que es otro producto y más caro.
Especificaciones técnicas QIT5L
| Potencia de la instalación | 5 kWp |
| Inversor | 1 monofásico |
| Magnetotérmico diferencial | 1P+N 25 A, poder de corte 6 kA, 300 mA clase A |
| Descargador de sobretensiones | Monofásico, clase II, Imax 20 kA |
| Protección de interfaz | No incluida |
| Envolvente | PVC termoplástico, IP65, clase de aislamiento II |
| Conformidad | CEI EN 61439-1/2 |
| Dimensiones (An x Al x P) | 164 x 200 x 116 mm |
| Peso | aprox. 1,3 kg |
Por qué 25 A y por qué un diferencial de clase A
Un inversor monofásico de 5 kW a 230 V entrega unos 22 A: el magnetotérmico de 25 A cubre la corriente nominal con margen suficiente para no disparar en las horas de máxima producción en verano. Para inversores de 6 kW existe el QIT6L con interruptor de 32 A; para 3 kW, el QIT3L de 20 A. Elegir el calibre adecuado evita tanto los disparos intempestivos como una protección sobredimensionada respecto al cable.
El diferencial es de clase A con umbral de 300 mA: es adecuado para inversores sin transformador que declaran en el manual no inyectar corrientes de defecto continuas superiores a 6 mA, es decir, casi todos los modelos residenciales actuales. Si el manual del inversor exige un diferencial tipo B o un umbral menor, esa indicación prevalece y el cuadro debe adaptarse.
Por qué un descargador en el lado de alterna
El descargador de clase II protege el inversor de las sobretensiones que llegan desde la red, por ejemplo por rayos en líneas aéreas o maniobras de la distribuidora. Se suele pasar por alto porque no siempre es obligatorio, pero con un inversor de varios cientos de euros y en zonas con líneas aéreas es el seguro más barato que se puede instalar.
Preguntas frecuentes
¿Basta este cuadro para conectar una instalación de 5 kW?
En Italia, en la configuración típica, sí: por debajo de 11,08 kW la CEI 0-21 admite la protección de interfaz integrada en el inversor, y el QIT5L añade las protecciones de línea y contra sobretensiones. En otros países hay que verificar la normativa local; en todo caso, el inversor debe estar certificado para el país de instalación.
¿Se puede usar con un inversor híbrido con batería?
Sí, en la línea de alterna hacia la red. Si el inversor tiene también una salida de emergencia (EPS o backup), esa línea debe protegerse por separado: el QIT5L tiene un solo interruptor y no gestiona las cargas críticas.
¿Protege también el lado de continua?
No, trabaja solo en alterna. Para los paneles hace falta un cuadro de continua con seccionador y descargadores para corriente continua, salvo que el inversor ya los integre.
¿Se puede instalar en exterior?
Sí, la caja es IP65 y de clase II de aislamiento. Aun así conviene una ubicación protegida del sol directo y cercana al inversor, para acortar el tramo de cable sin proteger.
¿Qué diferencia hay con el QIT5 sin L?
La línea Light es la versión esencial, con caja de PVC y solo las protecciones básicas. Las versiones sin L tienen un equipamiento más completo y un precio mayor: para una instalación residencial estándar la Light suele ser suficiente.
