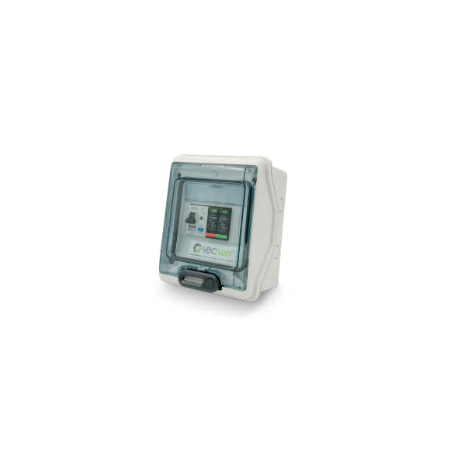

Quadro AC Fotovoltaico Monofase 5 kW QIT5L

SecSun QIT5L: quadro in corrente alternata per impianti fotovoltaici con un inverter monofase fino a 5 kWp. Contiene un magnetotermico differenziale 1P+N 25 A (6 kA, 300 mA classe A) e uno scaricatore di sovratensione classe II da 20 kA.

Senza protezione di interfaccia: si usa dove basta quella integrata nell'inverter, come in Italia sotto gli 11,08 kW. Cassetta in PVC IP65 classe II, 164 x 200 x 116 mm, conforme CEI EN 61439-1/2.

140,44 € IVA escl.

Il SecSun QIT5L è il quadro in corrente alternata della linea Light, pensato per l'impianto fotovoltaico domestico con un solo inverter monofase fino a 5 kWp. Mette in un'unica cassetta IP65 le due protezioni che servono fra l'uscita dell'inverter e il quadro di casa: un magnetotermico differenziale e uno scaricatore di sovratensione.

Il nome dice QIT, ma la protezione di interfaccia non c'è

È il dettaglio da chiarire prima dell'ordine. Il QIT5L è un quadro AC senza interfaccia: non contiene relè SPI né dispositivo di interfaccia. In Italia, fino a 11,08 kW la CEI 0-21 ammette la protezione di interfaccia integrata nell'inverter, quindi su un impianto monofase da 3-5 kW questo quadro è sufficiente e non serve altro. Sopra quella soglia, o se il distributore chiede comunque un SPI esterno, serve un quadro di interfaccia con test report, che è un prodotto diverso e più costoso.

Specifiche tecniche QIT5L

Potenza impianto5 kWp
Inverter1 monofase
Magnetotermico differenziale1P+N 25 A, potere di interruzione 6 kA, 300 mA classe A
Scaricatore di sovratensioneMonofase, classe II, Imax 20 kA
Protezione di interfacciaNon presente
InvolucroPVC termoplastico, IP65, classe di isolamento II
ConformitàCEI EN 61439-1/2
Dimensioni (L x A x P)164 x 200 x 116 mm
Peso1,3 kg circa

Perché 25 A e perché il differenziale è di classe A

Un inverter monofase da 5 kW a 230 V eroga circa 22 A: il magnetotermico da 25 A copre la corrente nominale con un margine sufficiente senza intervenire nelle ore di piena produzione estiva. Per inverter da 6 kW, il limite della connessione monofase, c'è il QIT6L con interruttore da 32 A; per i 3 kW il QIT3L da 20 A. Scegliere la taglia giusta evita sia gli scatti intempestivi sia una protezione sovradimensionata rispetto al cavo.

Il differenziale è di classe A con soglia 300 mA: va bene con gli inverter senza trasformatore che dichiarano nel manuale di non immettere correnti di guasto continue oltre 6 mA, cioè la quasi totalità dei modelli residenziali attuali. Se il manuale dell'inverter richiede un differenziale di tipo B o una soglia più bassa, quella prescrizione prevale e il quadro va adattato.

Perché lo scaricatore sul lato AC

Lo scaricatore di classe II protegge l'inverter dalle sovratensioni che arrivano dalla rete, ad esempio per fulmini caduti sulla linea aerea o per manovre del distributore. È la parte che spesso si trascura perché non è obbligatoria in ogni caso, ma su un inverter da qualche centinaio di euro e nelle zone con linee aeree è l'assicurazione più economica che si possa installare.

Domande frequenti

Questo quadro basta per allacciare un impianto da 5 kW in Italia?

Sì, nella configurazione tipica: sotto gli 11,08 kW la protezione di interfaccia integrata nell'inverter è ammessa dalla CEI 0-21, e il QIT5L aggiunge le protezioni di linea e contro le sovratensioni. Va verificato che l'inverter sia certificato CEI 0-21.

Si può usare con un inverter ibrido con batteria?

Sì, sulla linea AC verso la rete. Se l'inverter ha anche un'uscita di emergenza (EPS o backup), quella linea va protetta separatamente: il QIT5L ha un solo interruttore e non gestisce i carichi privilegiati.

Protegge anche il lato in corrente continua?

No, lavora solo in alternata. Per i pannelli serve un quadro di campo DC con sezionatore e scaricatori per corrente continua, salvo che l'inverter li abbia già integrati.

Si può installare all'esterno?

Sì, la cassetta è IP65 e in classe II di isolamento. Conviene comunque una posizione riparata dal sole diretto, vicino all'inverter, così da ridurre la lunghezza del tratto di cavo non protetto.

Qual è la differenza con il QIT5 senza L?

La linea Light è la versione essenziale, con cassetta in PVC e le sole protezioni di base. Le versioni senza L hanno una dotazione più completa e un costo maggiore: per un impianto residenziale standard la Light è di norma sufficiente.
