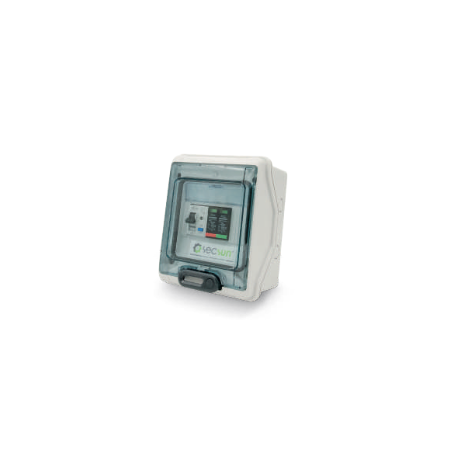

Einphasig 5 kW AC-Photovoltaik-Schaltschrank QIT5L

SecSun QIT5L: AC-Verteiler für PV-Anlagen mit einem einphasigen Wechselrichter bis 5 kWp. Enthält einen FI/LS-Schalter 1P+N 25 A (6 kA, 300 mA Typ A) und einen Überspannungsableiter Typ 2 mit 20 kA.

Ohne NA-Schutz: für Anlagen, bei denen der im Wechselrichter integrierte Schutz zulässig ist, in Deutschland nach VDE-AR-N 4105 bis 30 kVA. PVC-Gehäuse IP65 Schutzklasse II, 164 x 200 x 116 mm, nach CEI EN 61439-1/2.

140,44 € Tax escl.

Der SecSun QIT5L ist der AC-Verteiler der Light-Serie für private PV-Anlagen mit einem einzigen einphasigen Wechselrichter bis 5 kWp. Ein IP65-Gehäuse vereint die beiden Schutzeinrichtungen zwischen Wechselrichterausgang und Hausverteilung: einen FI/LS-Schalter und einen Überspannungsableiter.

Der Name sagt QIT, ein NA-Schutz ist aber nicht enthalten

Das sollte vor der Bestellung klar sein. Der QIT5L ist ein AC-Verteiler ohne Netz- und Anlagenschutz: Er enthält weder Schutzrelais noch Kuppelschalter. In Deutschland ist nach VDE-AR-N 4105 bis 30 kVA der im Wechselrichter integrierte NA-Schutz zulässig, in Italien nach CEI 0-21 bis 11,08 kW. Für eine einphasige 3-5-kW-Anlage reicht dieser Verteiler deshalb in der Regel aus. Verlangt der Netzbetreiber einen zentralen NA-Schutz, wird ein eigener Schutzschrank mit Prüfprotokoll benötigt, ein anderes und teureres Produkt.

Technische Daten QIT5L

Anlagenleistung5 kWp
Wechselrichter1 einphasig
FI/LS-Schalter1P+N 25 A, Schaltvermögen 6 kA, 300 mA Typ A
ÜberspannungsableiterEinphasig, Typ 2 (Klasse II), Imax 20 kA
NA-SchutzNicht enthalten
GehäuseThermoplast (PVC), IP65, Schutzklasse II
KonformitätCEI EN 61439-1/2
Abmessungen (B x H x T)164 x 200 x 116 mm
Gewichtca. 1,3 kg

Warum 25 A und warum ein FI vom Typ A

Ein einphasiger 5-kW-Wechselrichter liefert bei 230 V etwa 22 A: Der 25-A-Schalter deckt den Nennstrom mit genügend Reserve ab, um bei sommerlicher Spitzenproduktion nicht auszulösen. Für 6-kW-Wechselrichter gibt es den QIT6L mit 32 A, für 3 kW den QIT3L mit 20 A. Die passende Größe vermeidet Fehlauslösungen ebenso wie eine für den Leitungsquerschnitt zu groß gewählte Absicherung.

Der Fehlerstromschutz ist Typ A mit 300 mA: Er eignet sich für trafolose Wechselrichter, deren Handbuch bestätigt, dass sie keine Gleichfehlerströme über 6 mA einspeisen können, also für fast alle aktuellen Wohnhausgeräte. Fordert das Handbuch einen FI vom Typ B oder einen niedrigeren Auslösestrom, hat diese Vorgabe Vorrang und der Verteiler ist anzupassen.

Warum ein Überspannungsableiter auf der AC-Seite

Der Ableiter schützt den Wechselrichter vor Überspannungen aus dem Netz, etwa durch Blitzeinschläge in Freileitungen oder Schalthandlungen des Netzbetreibers. Er wird oft weggelassen, weil er nicht immer vorgeschrieben ist; bei einem Wechselrichter für einige hundert Euro und in Gebieten mit Freileitungen ist er aber die günstigste Versicherung.

Häufige Fragen

Reicht dieser Verteiler für den Anschluss einer 5-kW-Anlage?

In der typischen Konfiguration ja, sofern der Netzbetreiber den integrierten NA-Schutz des Wechselrichters akzeptiert und der Wechselrichter für das Einsatzland zertifiziert ist. Der QIT5L ergänzt Leitungs- und Überspannungsschutz.

Kann er mit einem Hybridwechselrichter mit Batterie verwendet werden?

Ja, auf der netzseitigen AC-Leitung. Hat der Wechselrichter zusätzlich einen Notstrom- oder Backup-Ausgang, muss dieser separat abgesichert werden: Der QIT5L hat nur einen Schalter und versorgt keine Notstromverbraucher.

Schützt er auch die DC-Seite?

Nein, er arbeitet nur auf der Wechselstromseite. Für die Module ist ein DC-Generatoranschlusskasten mit Trennschalter und DC-Überspannungsschutz nötig, sofern der Wechselrichter diese nicht bereits integriert hat.

Kann er im Freien montiert werden?

Ja, das Gehäuse ist IP65 und schutzisoliert. Ein vor direkter Sonne geschützter Platz nahe am Wechselrichter ist trotzdem vorzuziehen, damit die ungeschützte Leitungsstrecke kurz bleibt.

Was unterscheidet ihn vom QIT5 ohne L?

Die Light-Serie ist die Basisversion mit PVC-Gehäuse und den grundlegenden Schutzeinrichtungen. Die Versionen ohne L sind umfangreicher ausgestattet und teurer: Für eine normale Wohnhausanlage reicht die Light-Version in der Regel aus.
