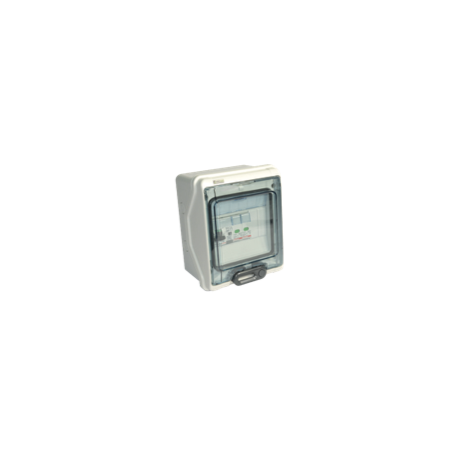

Tableau AC Photovoltaïque Monophasé 5 kW QIT5

Le QIT5 est le tableau électrique AC monophasé conçu pour protéger les installations photovoltaïques résidentielles jusqu'à 5 kWp avec 1 onduleur. Il intègre un disjoncteur différentiel 1P+N classe A, un parafoudre monophasé type 2 Imax 20 kA et un coffret IP65 classe II, pour une protection fiable de l'onduleur et de l'installation côté courant alternatif. Dimensions compactes 164 × 200 × 116 mm, fourni pré-câblé et prêt à installer, conforme à la CEI EN 61439-1/2.

Tableau AC, pas un tableau d'interface

Le QIT5 est un tableau de protection AC : il n'inclut pas le relais d'interface CEI 0-21, obligatoire uniquement pour les installations raccordées au réseau basse tension d'une puissance supérieure à 11,08 kW. Pour une installation de 5 kWp, il protège l'onduleur contre les surcharges, courts-circuits, fuites à la terre et surtensions du réseau.

Questions fréquentes

Le QIT5 inclut-il le relais d'interface CEI 0-21 ?

Non. C'est un tableau de protection AC. Une interface externe (SPI) n'est requise qu'au-delà de 11,08 kW ; pour les installations de 5 kWp, vérifiez auprès de votre distributeur local si l'onduleur dispose d'une interface interne certifiée.

Peut-il être installé en extérieur ?

Oui. L'indice IP65 et la construction classe II le rendent adapté à l'installation extérieure, protégé de la poussière et des jets d'eau. À l'abri du soleil direct prolongé.

Est-il pré-câblé ?

Oui. Le QIT5 est fourni pré-câblé et prêt à installer : sur site, on raccorde les câbles AC de l'onduleur et ceux vers le tableau de distribution, selon le schéma fourni.
