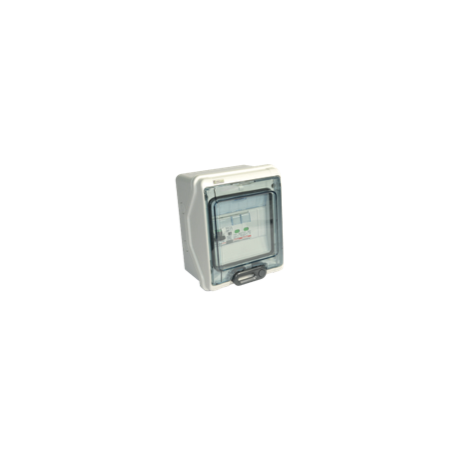

Cuadro AC Fotovoltaico Monofásico 5 kW QIT5
Cuadro de Interfaz Monofásico 5kW Medidas 164 x 200 x 116 mm
El QIT5 es el cuadro eléctrico AC monofásico diseñado para proteger instalaciones fotovoltaicas residenciales de hasta 5 kWp con 1 inversor. Integra un interruptor magnetotérmico diferencial 1P+N clase A, un descargador de sobretensión monofásico Clase II Imax 20 kA y una envolvente IP65 clase II, para una protección fiable del inversor y del sistema en el lado de corriente alterna. Dimensiones compactas 164 × 200 × 116 mm, suministrado precableado y listo para instalar, conforme a CEI EN 61439-1/2.
Cuadro AC, no cuadro de interfaz
El QIT5 es un cuadro de protección AC: no incluye el relé de interfaz CEI 0-21, obligatorio solo para instalaciones conectadas a la red de baja tensión con potencia superior a 11,08 kW. Para una instalación de 5 kWp protege el inversor frente a sobrecargas, cortocircuitos, derivaciones a tierra y sobretensiones de red.
Preguntas frecuentes
¿El QIT5 incluye el relé de interfaz CEI 0-21?
No. Es un cuadro de protección AC. La interfaz externa (SPI) se requiere solo por encima de 11,08 kW; para instalaciones de 5 kWp, comprueba con tu distribuidor local si el inversor dispone de interfaz interna certificada.
¿Se puede instalar en exterior?
Sí. El grado IP65 y la construcción clase II lo hacen apto para instalación exterior, protegido de polvo y chorros de agua. Protégelo de la luz solar directa prolongada.
¿Viene precableado?
Sí. El QIT5 se suministra precableado y listo para instalar: en obra se conectan los cables AC del inversor y los que van al cuadro de distribución, siguiendo el esquema suministrado.
