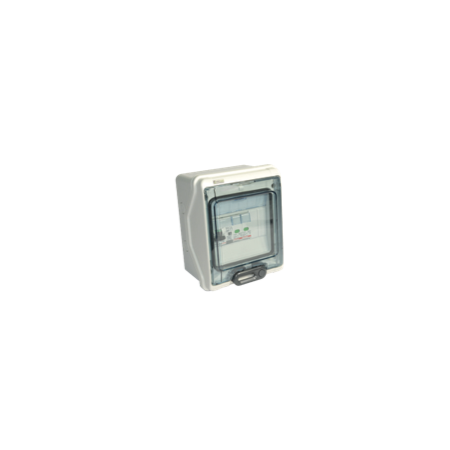

Quadro AC Fotovoltaico Monofase 5 kW QIT5
Quadro Interfaccia Monofase 5kW Misure 164 x 200 x 116 mm
Il QIT5 è il quadro elettrico AC monofase progettato per la protezione degli impianti fotovoltaici residenziali fino a 5 kWp con 1 inverter. Integra interruttore magnetotermico differenziale 1P+N classe A, scaricatore di sovratensione monofase Classe II Imax 20 kA e carpenteria IP65 classe II, per una protezione affidabile dell'inverter e dell'impianto lato corrente alternata. Dimensioni compatte 164 × 200 × 116 mm, fornito pre-cablato e pronto all'installazione, conforme CEI EN 61439-1/2.
Quadro AC, non quadro di interfaccia
Il QIT5 è un quadro di protezione AC: non include il relè di interfaccia CEI 0-21, obbligatorio solo per gli impianti connessi in bassa tensione con potenza superiore a 11,08 kW. Per un impianto da 5 kWp protegge l'inverter da sovraccarichi, cortocircuiti, dispersioni verso terra e sovratensioni di rete.
Domande frequenti
Il QIT5 include il relè di interfaccia CEI 0-21?
No. È un quadro di protezione AC. L'interfaccia esterna (SPI) è richiesta solo oltre gli 11,08 kW; per impianti da 5 kWp verifica con il distributore locale se l'inverter dispone di interfaccia interna certificata.
Si può installare all'esterno?
Sì. Il grado IP65 e la costruzione in classe II lo rendono adatto all'installazione esterna, protetto da polvere e getti d'acqua. Si consiglia di ripararlo dall'irraggiamento solare diretto prolungato.
È già cablato?
Sì. Il QIT5 è fornito pre-cablato e pronto all'installazione: in cantiere si collegano i cavi lato AC dell'inverter e quelli verso il quadro di distribuzione, seguendo lo schema fornito.
