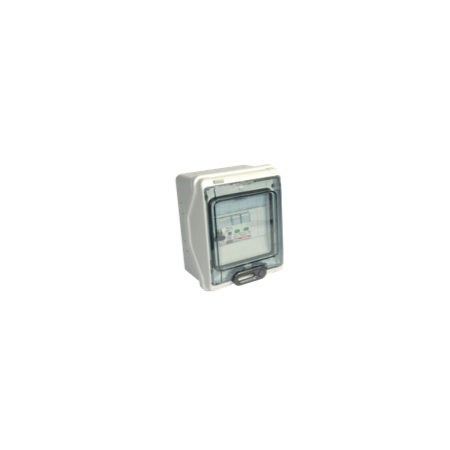

Einphasig 5 kW AC-Photovoltaik-Schaltschrank QIT5
Einphasen-Schnittstellenfeld 5kW Maße 164 x 200 x 116 mm
Der QIT5 ist der einphasige AC-Schaltschrank zum Schutz von Wohn-Photovoltaikanlagen bis 5 kWp mit 1 Wechselrichter. Er integriert einen FI/LS-Schalter 1P+N Klasse A, einen einphasigen Überspannungsableiter Typ 2 Imax 20 kA und ein Gehäuse in IP65 Klasse II, für zuverlässigen Schutz von Wechselrichter und Anlage auf der AC-Seite. Kompakte Maße 164 × 200 × 116 mm, vorverdrahtet und installationsbereit geliefert, konform mit CEI EN 61439-1/2.
AC-Schaltschrank, kein Schnittstellenkasten
Der QIT5 ist ein AC-Schutzschrank: er enthält kein CEI-0-21-Schnittstellenrelais, das nur für Anlagen am Niederspannungsnetz über 11,08 kW vorgeschrieben ist. Bei einer 5-kWp-Anlage schützt er den Wechselrichter vor Überlast, Kurzschluss, Erdschluss und Netzüberspannungen.
Häufige Fragen
Enthält der QIT5 das CEI-0-21-Schnittstellenrelais?
Nein. Er ist ein AC-Schutzschrank. Eine externe Schnittstelle (SPI) ist nur über 11,08 kW erforderlich; prüfen Sie bei 5-kWp-Anlagen mit Ihrem lokalen Netzbetreiber, ob der Wechselrichter eine zertifizierte interne Schnittstelle besitzt.
Kann er im Außenbereich installiert werden?
Ja. Schutzart IP65 und Klasse-II-Bauweise eignen sich für die Außeninstallation, geschützt vor Staub und Wasserstrahlen. Vor längerer direkter Sonneneinstrahlung schützen.
Ist er vorverdrahtet?
Ja. Der QIT5 wird vorverdrahtet und installationsbereit geliefert: vor Ort werden die AC-Kabel des Wechselrichters und die zum Verteiler angeschlossen, gemäß mitgeliefertem Schema.
