QIT500-5 tableau interface PV 500 kW

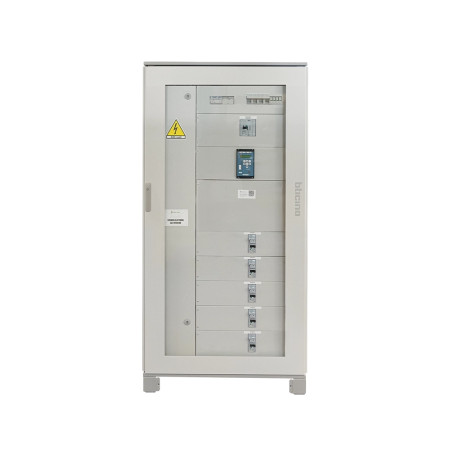

SecSun QIT500-5 : tableau d'interface côté basse tension pour centrales photovoltaïques de 500 kWc raccordées au réseau moyenne tension italien, avec 5 départs onduleurs triphasés, relais de découplage conforme à la CEI 0-16 et modem GSM de télé-déclenchement.

Interrupteur général 4x800 A, contacteur 4P 860 A AC3 comme organe de découplage, 5 disjoncteurs différentiels 4x200 A réglables, parafoudre classe II. Armoire métallique IP65, 1200 x 2232 x 725 mm. Livré avec rapport d'essai.

20 931,24 € IVA escl.

Le SecSun QIT500-5 est le tableau d'interface pour les centrales photovoltaïques de 500 kWc réparties sur cinq onduleurs triphasés. Une seule armoire métallique regroupe les cinq départs onduleurs, la protection de découplage exigée par la norme italienne CEI 0-16, l'organe de découplage et le modem de télé-déclenchement. La version QIT500-5 est livrée avec rapport d'essai sur banc du relais.

Conçu pour le raccordement moyenne tension en Italie

Ce tableau suit les règles de réseau italiennes. En Italie, les producteurs se raccordent en basse tension selon la CEI 0-21 jusqu'à environ 100 kW ; une centrale de 500 kW se raccorde en moyenne tension et relève de la CEI 0-16, avec des seuils et logiques de protection différents et le télé-déclenchement par le gestionnaire de réseau (délibération AEEGSI 421/2014, pour les installations HTA de 100 kW et plus). Un tableau conçu pour la CEI 0-21 n'est pas utilisable, même si son calibre convient. En France et dans les autres pays, les réglages du relais et le télé-déclenchement sont définis par le gestionnaire de réseau local : vérifiez la compatibilité avant de commander.

Ce que fait le tableau et ce qui reste à l'extérieur

Le QIT500-5 assure la protection de découplage côté basse tension : le relais CEI 0-16 commande le contacteur 4P de 860 A, qui sépare toute l'installation de production du réseau lorsque la tension ou la fréquence sortent des limites ou lorsque le gestionnaire envoie un ordre de télé-déclenchement.

Il ne remplace pas le poste de livraison : l'appareil général avec sa protection générale, le transformateur HTA/BT et les disjoncteurs associés sont des composants distincts, à concevoir et chiffrer séparément. Les réglages du relais suivent le règlement d'exploitation du gestionnaire de réseau.

Caractéristiques techniques QIT500-5

Puissance de l'installation500 kWc
Départs onduleurs5 onduleurs triphasés
Interrupteur-sectionneur général4x800 A avec bobine de déclenchement 230 Vca (commande de secours)
Organe de découplageContacteur 4P 860 A en AC3
Relais de découplageConforme à la CEI 0-16
Télé-déclenchementModem GSM conforme à la CEI 0-16 et à la délibération AEEGSI 421/2014
Protection des départs onduleurs5 disjoncteurs différentiels 4x200 A, 36 kA, réglables
ParafoudreTriphasé, classe II, Imax 20 kA, protégé par fusibles 32 A
Circuits auxiliairesPorte-fusibles sectionneurs 10 A (auxiliaires et mesure de tension du relais)
BornierEntrées et sorties de câbles numérotées
EnveloppeMétallique, IP65, classe I
ConformitéCEI EN 61439-1/2
Dimensions (L x H x P)1200 x 2232 x 725 mm
Rapport d'essaiInclus (essai du relais sur banc)

Dimensionnement : les calculs tiennent, mais il faut les refaire sur le projet

En triphasé 400 V, 500 kW correspondent à environ 720 A : l'interrupteur de 800 A et le contacteur de 860 A en AC3 laissent une marge raisonnable. Chaque départ onduleur est protégé par un disjoncteur différentiel 200 A réglable, adapté à des onduleurs jusqu'à environ 100 kW par départ. Si le projet utilise d'autres puissances d'onduleur ou un nombre de départs différent de cinq, les réglages doivent être validés avec le bureau d'études avant la commande : en dessous de 100 kW par départ, il suffit d'ajuster le seuil ; au-delà, il faut un autre tableau.

L'armoire mesure plus de 2,2 mètres de haut et 72,5 cm de profondeur : prévoyez la place dans le poste ou le local technique, avec un accès frontal libre pour la maintenance et les contrôles périodiques du relais.

Questions fréquentes

Peut-on l'utiliser sur un raccordement basse tension ?

Non. Le relais est conforme à la CEI 0-16 et le tableau est conçu pour les raccordements moyenne tension. Les installations basse tension en Italie nécessitent un tableau d'interface CEI 0-21, comme les modèles QIT de plus petite puissance.

Quelle différence entre QIT500-5 et QIT500-5-ST ?

Les composants sont identiques. Le QIT500-5 est livré avec un rapport d'essai sur banc du relais de découplage, à joindre au dossier pour le gestionnaire de réseau ; la version ST n'en a pas et l'essai doit être réalisé sur site avec une valise de test.

Le télé-déclenchement est-il obligatoire ?

En Italie oui, pour les installations de production raccordées en moyenne tension d'une puissance égale ou supérieure à 100 kW : la délibération 421/2014 permet au gestionnaire de réseau de déconnecter l'installation à distance. Le modem GSM intégré reçoit l'ordre et le transmet à la protection de découplage. Une carte SIM avec une couverture suffisante au point d'installation est nécessaire.

Remplace-t-il la protection générale du poste ?

Non. La protection générale et l'appareil général restent dans le poste de livraison, côté moyenne tension. Le QIT500-5 assure uniquement la fonction de découplage de l'installation de production.

Peut-on l'installer en extérieur ?

L'enveloppe métallique est IP65 et résiste donc à la poussière et aux jets d'eau. Pour une armoire de cette taille avec électronique de protection, un local technique ou un auvent reste préférable : le rayonnement direct et les températures élevées réduisent la durée de vie du relais et du modem.
