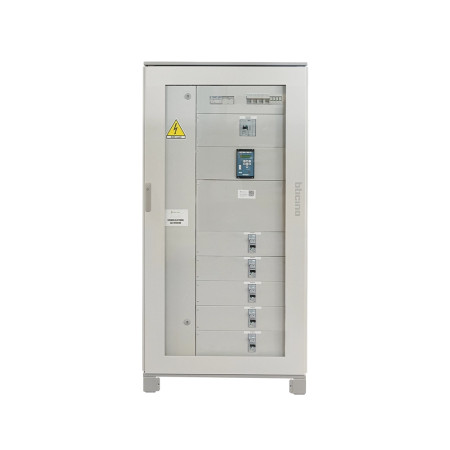

QIT500-5 PV Schnittstellenkasten 500 kW

SecSun QIT500-5: niederspannungsseitiger Schutzschrank für PV-Anlagen mit 500 kWp am italienischen Mittelspannungsnetz, mit 5 Abgängen für dreiphasige Wechselrichter, Schutzrelais nach CEI 0-16 und GSM-Modem für die Fernabschaltung.

Hauptschalter 4x800 A, 4-poliges Schütz 860 A AC3 als Kuppelschalter, 5 einstellbare FI/LS-Schalter 4x200 A, Überspannungsschutz Klasse II. Metallgehäuse IP65, 1200 x 2232 x 725 mm. Mit Prüfprotokoll.

20.931,24 € Tax escl.

Der SecSun QIT500-5 ist der Schutzschrank für Photovoltaikanlagen mit 500 kWp, die auf fünf dreiphasige Wechselrichter verteilt sind. Ein einziger Metallschrank vereint die fünf Wechselrichterabgänge, den nach der italienischen Norm CEI 0-16 geforderten Netz- und Anlagenschutz, den Kuppelschalter und das Modem für die Fernabschaltung. Die Version QIT500-5 wird mit Prüfprotokoll des Relais geliefert.

Ausgelegt für den italienischen Mittelspannungsanschluss

Dieser Schrank folgt den italienischen Netzregeln. In Italien speisen Erzeuger bis etwa 100 kW nach CEI 0-21 in die Niederspannung ein; eine 500-kW-Anlage wird an die Mittelspannung angeschlossen und fällt unter die CEI 0-16, mit anderen Schutzschwellen und -logiken sowie der Fernabschaltung durch den Netzbetreiber (Beschluss AEEGSI 421/2014, für MS-Anlagen ab 100 kW). Ein für die CEI 0-21 gebauter Schrank ist dafür nicht verwendbar, auch wenn der Strom passt. In Deutschland, Österreich und der Schweiz legen die TAB Mittelspannung bzw. der Netzbetreiber Schutzeinstellungen und Fernwirktechnik fest: Die Eignung ist vor der Bestellung zu prüfen.

Was der Schrank leistet und was außerhalb bleibt

Der QIT500-5 bildet den Netz- und Anlagenschutz auf der Niederspannungsseite: Das Schutzrelais nach CEI 0-16 steuert das 4-polige 860-A-Schütz, das die gesamte Erzeugungsanlage vom Netz trennt, wenn Spannung oder Frequenz die Grenzwerte verlassen oder der Netzbetreiber einen Abschaltbefehl sendet.

Er ersetzt nicht die Übergabestation: Der Hauptschalter mit übergeordnetem Schutz, der MS/NS-Transformator und die zugehörigen Leistungsschalter sind eigene Komponenten, die separat zu planen und anzubieten sind. Die Relaiseinstellungen richten sich nach den Vorgaben des Netzbetreibers.

Technische Daten QIT500-5

Anlagenleistung500 kWp
Wechselrichterabgänge5 dreiphasige Wechselrichter
Hauptlasttrennschalter4x800 A mit Arbeitsstromauslöser 230 V AC (Reserveauslösung)
Kuppelschalter4-poliges Schütz 860 A in AC3
SchutzrelaisNach CEI 0-16
FernabschaltungGSM-Modem nach CEI 0-16 und Beschluss AEEGSI 421/2014
Schutz der Wechselrichterabgänge5 einstellbare FI/LS-Schalter 4x200 A, 36 kA
ÜberspannungsschutzDreiphasig, Klasse II, Imax 20 kA, mit 32-A-Sicherungen
HilfsstromkreiseSicherungstrenner 10 A (Hilfskreise und Spannungsmessung des Relais)
KlemmleisteNummerierte Kabelein- und -ausgänge
GehäuseMetall, IP65, Schutzklasse I
KonformitätCEI EN 61439-1/2
Abmessungen (B x H x T)1200 x 2232 x 725 mm
PrüfprotokollEnthalten (Prüfung des Relais auf dem Prüfstand)

Dimensionierung: Die Zahlen passen, müssen aber am Projekt geprüft werden

Bei 400 V dreiphasig entsprechen 500 kW etwa 720 A: Der 800-A-Schalter und das 860-A-Schütz in AC3 lassen eine vernünftige Reserve. Jeder Wechselrichterabgang ist mit einem einstellbaren 200-A-FI/LS-Schalter abgesichert, geeignet für Wechselrichter bis etwa 100 kW pro Abgang. Werden andere Wechselrichtergrößen oder eine andere Anzahl von Abgängen geplant, sind die Einstellungen vor der Bestellung mit dem Planer abzustimmen: Unter 100 kW pro Abgang genügt das Anpassen der Schwelle, darüber ist ein anderer Schrank nötig.

Der Schrank ist über 2,2 Meter hoch und 72,5 cm tief: Der Platz in der Station oder im Technikraum muss eingeplant werden, mit freiem Zugang von vorne für Wartung und wiederkehrende Relaisprüfungen.

Häufige Fragen

Kann er an einem Niederspannungsanschluss eingesetzt werden?

Nein. Das Relais entspricht der CEI 0-16 und der Schrank ist für Mittelspannungsanschlüsse gebaut. Niederspannungsanlagen in Italien benötigen einen Schutzschrank nach CEI 0-21, etwa die kleineren QIT-Modelle.

Was ist der Unterschied zwischen QIT500-5 und QIT500-5-ST?

Die Komponenten sind identisch. Der QIT500-5 wird mit Prüfprotokoll des Schutzrelais geliefert, das den Unterlagen für den Netzbetreiber beigefügt wird; die ST-Version hat keines, die Prüfung erfolgt dann vor Ort mit einem Relaisprüfgerät.

Ist die Fernabschaltung Pflicht?

In Italien ja, für Erzeugungsanlagen am Mittelspannungsnetz ab 100 kW: Der Beschluss 421/2014 erlaubt dem Netzbetreiber, die Anlage aus der Ferne abzuschalten. Das integrierte GSM-Modem empfängt den Befehl und gibt ihn an den Netz- und Anlagenschutz weiter. Am Aufstellort wird eine SIM-Karte mit ausreichendem Empfang benötigt.

Ersetzt er den übergeordneten Schutz der Station?

Nein. Der übergeordnete Schutz und der Hauptschalter bleiben in der Übergabestation auf der Mittelspannungsseite. Der QIT500-5 übernimmt nur den Netz- und Anlagenschutz der Erzeugungsanlage.

Kann er im Freien aufgestellt werden?

Das Metallgehäuse ist IP65 und damit staub- und strahlwassergeschützt. Für einen Schrank dieser Größe mit Schutzelektronik ist ein Technikraum oder ein Vordach trotzdem vorzuziehen: Direkte Sonne und hohe Temperaturen verkürzen die Lebensdauer von Relais und Modem.
