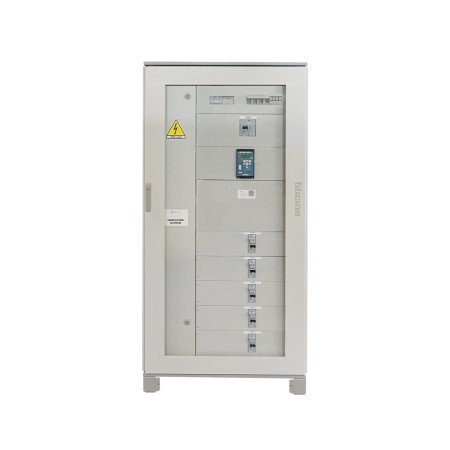

QIT500-5 cuadro interfaz FV 500 kW

SecSun QIT500-5: cuadro de interfaz en el lado de baja tensión para plantas fotovoltaicas de 500 kWp conectadas a la media tensión italiana, con 5 líneas de inversor trifásico, relé de interfaz conforme a la CEI 0-16 y módem GSM para teledisparo.

Interruptor general 4x800 A, contactor 4P 860 A AC3 como dispositivo de interfaz, 5 magnetotérmicos diferenciales 4x200 A regulables, SPD clase II. Armario metálico IP65, 1200 x 2232 x 725 mm. Con test report de banco.

20.931,24 € Tax escl.

El SecSun QIT500-5 es el cuadro de interfaz para plantas fotovoltaicas de 500 kWp repartidas en cinco inversores trifásicos. Reúne en un único armario metálico las cinco líneas de salida de los inversores, la protección de interfaz exigida por la norma italiana CEI 0-16, el dispositivo de interfaz y el módem para el teledisparo. La versión QIT500-5 se suministra con test report de banco del relé.

Pensado para conexiones en media tensión en Italia

Este cuadro está diseñado según las reglas de red italianas. En Italia, los productores se conectan en baja tensión según la CEI 0-21 hasta unos 100 kW; una planta de 500 kW se conecta en media tensión y entra en la CEI 0-16, con umbrales y lógicas de protección distintos y con teledisparo por parte de la distribuidora (resolución AEEGSI 421/2014, para plantas en MT desde 100 kW). Un cuadro pensado para la CEI 0-21 no sirve, aunque esté bien dimensionado en corriente. En España y en otros países, los ajustes del relé y el teledisparo los define la distribuidora local: hay que verificar la compatibilidad antes del pedido.

Qué hace el cuadro y qué queda fuera

El QIT500-5 realiza el sistema de protección de interfaz en el lado de baja tensión: el relé de interfaz CEI 0-16 manda el contactor 4P de 860 A, que separa toda la planta generadora de la red cuando la tensión o la frecuencia salen de los límites o cuando llega la orden de teledisparo.

No sustituye al centro de transformación y entrega: el interruptor general con su protección general, el transformador MT/BT y los interruptores correspondientes son componentes aparte, que deben proyectarse y presupuestarse por separado. El ajuste del relé debe seguir las reglas de explotación de la distribuidora.

Especificaciones técnicas QIT500-5

Potencia de la planta500 kWp
Líneas de inversor5 inversores trifásicos
Interruptor seccionador general4x800 A con bobina de disparo 230 Vca (mando de respaldo)
Dispositivo de interfazContactor 4P 860 A en AC3
Relé de interfazConforme a la CEI 0-16
TeledisparoMódem GSM conforme a la CEI 0-16 y a la resolución AEEGSI 421/2014
Protección de líneas de inversor5 magnetotérmicos diferenciales 4x200 A, 36 kA, regulables
Protección contra sobretensionesTrifásica, clase II, Imax 20 kA, protegida con fusibles de 32 A
Circuitos auxiliaresPortafusibles seccionadores de 10 A (auxiliares y detección de tensión del relé)
Regleta de bornesEntrada y salida de cables numerada
EnvolventeMetálica, IP65, clase I
ConformidadCEI EN 61439-1/2
Dimensiones (An x Al x P)1200 x 2232 x 725 mm
Test reportIncluido (prueba de banco del relé)

Dimensionado: las cuentas cuadran, pero hay que rehacerlas sobre el proyecto

A 400 V trifásicos, 500 kW equivalen a unos 720 A: el interruptor de 800 A y el contactor de 860 A en AC3 dejan un margen razonable. Cada línea de inversor está protegida por un magnetotérmico diferencial de 200 A regulable, adecuado para inversores de hasta unos 100 kW por línea. Si el proyecto usa inversores de otra potencia o un número de líneas distinto de cinco, los ajustes deben verificarse con el proyectista antes del pedido: por debajo de 100 kW por línea basta con regular el umbral; por encima hace falta otro cuadro.

El armario mide más de 2,2 metros de alto y 72,5 cm de fondo: hay que prever el espacio en el centro de transformación o en la sala técnica, con acceso frontal libre para el mantenimiento y las verificaciones periódicas del relé.

Preguntas frecuentes

¿Se puede usar en una conexión en baja tensión?

No. El relé es conforme a la CEI 0-16 y el cuadro está pensado para conexiones en media tensión. Para plantas en baja tensión en Italia hace falta un cuadro de interfaz CEI 0-21, como los modelos QIT de menor potencia.

¿Qué diferencia hay entre QIT500-5 y QIT500-5-ST?

Los componentes son los mismos. El QIT500-5 se entrega con test report de banco del relé de interfaz, para adjuntar a la documentación de la distribuidora; la versión ST no lo incluye y la prueba debe hacerse en campo con una maleta de pruebas.

¿El teledisparo es obligatorio?

En Italia, para plantas generadoras conectadas en media tensión con potencia igual o superior a 100 kW, sí: la resolución 421/2014 permite a la distribuidora desconectar la planta a distancia. El módem GSM integrado recibe la orden y la transmite a la protección de interfaz. Hace falta una SIM con cobertura suficiente en el punto de instalación.

¿Sustituye a la protección general del centro de transformación?

No. La protección general y el interruptor general siguen en el centro de entrega, en el lado de media tensión. El QIT500-5 solo gestiona la función de interfaz de la planta generadora.

¿Se puede instalar en exterior?

La envolvente metálica es IP65, por lo que resiste polvo y chorros de agua. Para un armario de este tamaño con electrónica de protección, sin embargo, es preferible una sala técnica o una marquesina: la radiación solar directa y las altas temperaturas acortan la vida del relé y del módem.
