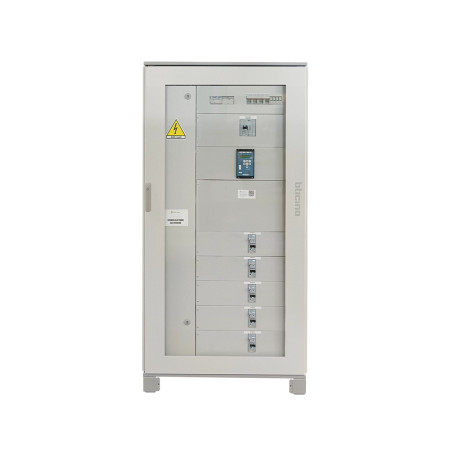

QIT500-5 Quadro interfaccia FV 500 kW

SecSun QIT500-5: quadro di interfaccia lato bassa tensione per impianti fotovoltaici da 500 kWp connessi in media tensione, con 5 linee inverter trifase, relè di interfaccia conforme alla CEI 0-16 e modem GSM per il teledistacco.

Sezionatore generale 4x800 A, contattore 4P 860 A AC3 come dispositivo di interfaccia, 5 magnetotermici differenziali 4x200 A regolabili, SPD classe II. Carpenteria metallica IP65, 1200 x 2232 x 725 mm. Fornito con test report da banco.

20.931,24 € IVA escl.

Il SecSun QIT500-5 è il quadro di interfaccia per impianti fotovoltaici da 500 kWp suddivisi su cinque inverter trifase. Raccoglie in un unico armadio metallico le cinque linee in uscita dagli inverter, la protezione di interfaccia richiesta dalla CEI 0-16, il dispositivo di interfaccia e il modem per il teledistacco. La versione QIT500-5 è fornita con test report da banco del relè.

A 500 kW la norma è la CEI 0-16, non la CEI 0-21

È l'errore più frequente nei preventivi dei grandi impianti. La CEI 0-21 regola le connessioni in bassa tensione, che per i produttori arrivano di norma a 100 kW. Un impianto da 500 kW si connette in media tensione e ricade nella CEI 0-16: protezione di interfaccia con soglie e logiche diverse, e obbligo di teledistacco introdotto dalla delibera AEEGSI 421/2014 per gli impianti in MT da 100 kW in su. Un quadro progettato per la CEI 0-21, anche se dimensionato in corrente, non è utilizzabile.

Cosa fa il quadro e cosa resta fuori

Il QIT500-5 realizza il sistema di protezione di interfaccia lato bassa tensione: il relè di interfaccia CEI 0-16 comanda il contattore 4P da 860 A, che separa l'intero impianto di produzione dalla rete quando tensione o frequenza escono dai limiti o quando arriva il comando di teledistacco dal distributore.

Non sostituisce la cabina di consegna: il dispositivo generale con la protezione generale (SPG), il trasformatore MT/BT e i relativi interruttori restano componenti separati, da progettare e mettere a preventivo a parte. Anche la taratura del relè va eseguita secondo il regolamento di esercizio del distributore.

Specifiche tecniche QIT500-5

Potenza impianto500 kWp
Linee inverter5 inverter trifase
Interruttore sezionatore generale4x800 A con bobina di sgancio 230 Vac (comando di rincalzo)
Dispositivo di interfacciaContattore 4P 860 A in AC3
Relè di interfacciaConforme alla CEI 0-16
TeledistaccoModem GSM conforme alla CEI 0-16 e alla delibera AEEGSI 421/2014
Protezione linee inverter5 magnetotermici differenziali 4x200 A, 36 kA, regolabili
Scaricatore di sovratensioneTrifase, classe II, Imax 20 kA, protetto da fusibili 32 A
Circuiti ausiliariPortafusibili sezionatori 10 A (ausiliari e presenza tensione relè)
MorsettieraIngresso e uscita cavi numerata
CarpenteriaMetallica, IP65, classe I
ConformitàCEI EN 61439-1/2
Dimensioni (L x A x P)1200 x 2232 x 725 mm
Test reportIncluso (prova da banco del relè)

Dimensionamento: i conti tornano, ma vanno rifatti sul progetto

A 400 V trifase 500 kW corrispondono a circa 720 A: il sezionatore da 800 A e il contattore da 860 A in AC3 lasciano un margine ragionevole. Ogni linea inverter è protetta da un magnetotermico differenziale da 200 A regolabile, adatto a inverter fino a circa 100 kW per linea. Se il progetto usa inverter di taglia diversa, o un numero di linee diverso da cinque, le tarature vanno verificate con il progettista prima dell'ordine; con meno di 100 kW per linea basta regolare la soglia, con taglie superiori serve un quadro diverso.

L'armadio è alto oltre 2,2 metri e profondo 72,5 cm: va previsto lo spazio in cabina o in locale tecnico, con accesso frontale libero per manutenzione e verifiche periodiche del relè.

Domande frequenti

Si può usare per un impianto connesso in bassa tensione?

No. Il relè è conforme alla CEI 0-16 e il quadro è pensato per connessioni in media tensione. Per gli impianti in bassa tensione serve un quadro di interfaccia CEI 0-21, come quelli della serie QIT di taglia inferiore.

Che differenza c'è tra QIT500-5 e QIT500-5-ST?

La componentistica è la stessa. Il QIT500-5 è fornito con test report da banco del relè di interfaccia, da allegare alla documentazione per il distributore; la versione ST ne è priva e la prova va eseguita in campo con una cassetta di prova.

Il teledistacco è obbligatorio?

Per gli impianti di produzione connessi in media tensione con potenza pari o superiore a 100 kW sì: la delibera 421/2014 prevede che il distributore possa distaccare l'impianto da remoto. Il modem GSM integrato riceve il comando e lo trasmette alla protezione di interfaccia. Serve una SIM con copertura adeguata nel punto di installazione.

Sostituisce la protezione generale della cabina?

No. La protezione generale (SPG) e il dispositivo generale restano in cabina di consegna, sul lato media tensione. Il QIT500-5 gestisce solo la funzione di interfaccia dell'impianto di produzione.

Può essere installato all'aperto?

La carpenteria metallica è IP65, quindi resiste a polvere e getti d'acqua. Per un armadio di queste dimensioni con elettronica di protezione è comunque preferibile un locale tecnico o una tettoia: irraggiamento diretto e temperature elevate accorciano la vita del relè e del modem.
