Panneau d'interface 30 kW 50A CEI 0-21 IP66

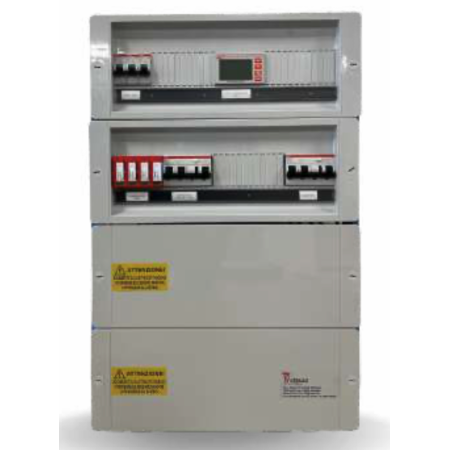

Le tableau d’interface QAC 26/30 kW marque un saut de catégorie par rapport aux calibres inférieurs de la série : une enveloppe en fibre de verre IP66 de 72 modules et, surtout, un système de secours intégré au tableau au lieu d’être confié à des composants externes.

Le secours : la fonction qui distingue ce calibre

La CEI 0-21 exige que, si le Dispositif d’Interface ne s’ouvre pas lorsque le relais SPI le commande — généralement parce que les contacts du contacteur sont restés collés —, un second dispositif intervienne à sa place. Sur les calibres inférieurs, ce secours doit être réalisé sur chantier, en agissant avec une bobine d’ouverture sur le dispositif général en amont.

Ici la configuration l’intègre : le Dispositif Général est réalisé avec un interrupteur 4x50 A et un bloc différentiel de 63 A 300 mA de Classe A, et il est équipé d’une bobine à émission de courant assurant la fonction de secours (DDR). C’est une différence substantielle en phase de conception : elle élimine un composant à prévoir ailleurs et la logique de câblage associée.

Spécifications techniques QAC 26/30 kW

Les caractéristiques électriques sont celles déclarées par la distribution officielle Icierre pour la configuration ICR-QAC 26/30 kW 50A.

Fibre de verre et IP66 : quand elles sont vraiment nécessaires

Les calibres jusqu’à 25 kW utilisent une enveloppe en polycarbonate IP65. Ici, on passe à la fibre de verre avec indice IP66, qui ajoute l’étanchéité aux jets d’eau puissants et pas seulement aux jets ordinaires. Par rapport au polycarbonate, la fibre de verre résiste mieux à l’exposition prolongée aux UV sans jaunir ni devenir cassante, et présente une stabilité dimensionnelle supérieure face aux variations thermiques.

C’est le choix approprié pour les installations industrielles en extérieur et les environnements agricoles, où le tableau peut être lavé au nettoyeur haute pression ou exposé à la poussière et à l’ammoniac. Dans un local technique couvert, la différence est moins pertinente et implique tout de même un encombrement plus important.

Questions fréquentes

Dois-je prévoir d’autres dispositifs en plus de ce tableau pour être aux normes ?

Du côté interface, cette configuration est complète : dispositif général, dispositif d’interface, protection d’interface et secours sont tous présents. Restent à prévoir les protections côté courant continu, avec un coffret de champ pour les chaînes, et la coordination avec le tableau général de l’installation.

Pourquoi le différentiel est-il de 300 mA et non de 30 mA ?

À 30 A de courant de service, les courants de fuite physiologiques des filtres CEM de l’onduleur et des câbles feraient qu’un 30 mA serait soumis à des déclenchements continus. Le seuil de 300 mA en Classe A protège contre le risque d’incendie et les défauts francs, ce qui est la fonction requise à ce niveau de l’installation.

Puis-je y raccorder deux onduleurs de 15 kW ?

La configuration standard prévoit une seule ligne protégée en aval du dispositif d’interface. Avec deux onduleurs, il faut deux protections séparées pour maintenir la sélectivité : la solution se réalise avec une version prévue pour deux lignes, à demander lors de la commande.

Le tableau est léger pour sa taille : la donnée est-elle correcte ?

Le poids indiqué au catalogue est en cours de vérification avec le fabricant : un coffret de 72 modules en fibre de verre avec des interrupteurs de 50 A et un contacteur pèse réalistement plus que ce qui est indiqué. Si la donnée est déterminante pour la logistique de votre chantier, demandez-la-nous avant la commande et nous la confirmons.

Le réglage du relais convient-il à n’importe quel distributeur ?

Le réglage d’usine suit les seuils standard e-distribuzione. Si le point de raccordement est desservi par un distributeur local ayant ses propres prescriptions, il faut demander le réglage spécifique lors de la commande : le refaire sur chantier nécessite un technicien avec une mallette de test relais et un nouveau procès-verbal.
