Schnittstellenpanel 30 kW 50 A CEI 0-21 IP66

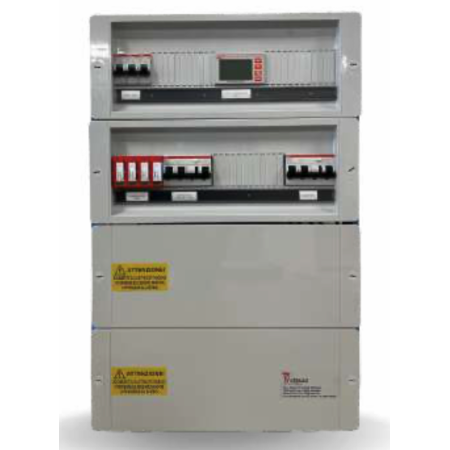

Dreiphasiger Schnittstellenschaltschrank von 26 bis 30 kW, 50 A 400 V, gemäß CEI 0-21. Integriert ein Hauptgerät mit Differenzialblock 63 A Klasse A, Backup-Auslösespule (DDR), DDI-Schütz 50 A AC-3, SPI-Relais und SPD-Ableiter 4P.
GFK-Gehäuse IP66 Klasse II, 72 Module. Geliefert mit Einlinienschaltplan, Konformitätserklärung und SPI-Prüfbericht.
Der Schnittstellenschaltschrank QAC 26/30 kW markiert einen Kategoriesprung gegenüber den kleineren Größen der Serie: ein GFK-Gehäuse (glasfaserverstärkter Kunststoff) IP66 mit 72 Modulen und vor allem ein in den Schaltschrank integriertes Backup-System statt eines auf externe Komponenten ausgelagerten.
Das Backup: die Funktion, die diese Größe auszeichnet
Die CEI 0-21 verlangt, dass ein zweites Gerät an seiner Stelle eingreift, wenn das Schnittstellengerät nicht öffnet, sobald das SPI-Relais es befiehlt — typischerweise weil die Kontakte des Schützes verklebt sind. Bei den kleineren Größen muss dieses Backup auf der Baustelle realisiert werden, indem mit einer Öffnungsspule auf das vorgeschaltete Hauptgerät eingewirkt wird.
Hier integriert es die Konfiguration: das Hauptgerät ist mit einem Schalter 4x50 A und einem Differenzialblock 63 A 300 mA der Klasse A aufgebaut und mit einer Arbeitsstromauslöser-Spule mit Backup-Funktion (DDR) ausgestattet. Das ist ein wesentlicher Unterschied in der Projektierungsphase: Es entfällt eine anderweitig vorzusehende Komponente samt der zugehörigen Verdrahtungslogik.
Technische Daten QAC 26/30 kW
| Anlagenleistung | Von 26 bis 30 kW, für 1 Wechselrichter |
| Netztyp | Dreiphasig 400 V |
| Nennstrom | 50 A |
| Referenznorm | CEI 0-21 |
| Hauptgerät (DG) | IMT 4x50 A 6 kA + Differenzialblock 63 A 300 mA Klasse A |
| Backup (DDR) | Arbeitsstromauslöser-Spule mit Backup-Funktion |
| Wechselrichterschutz | IMT 4x50 A 6 kA |
| Schnittstellengerät | Schütz (DDI) 50 A in Kategorie AC-3 |
| Überspannungen | SPD-Ableiter 4P 440 Vac |
| Hilfsstromkreise | Sicherungshalter 1P+N für SPI-Versorgung und allgemeine Hilfskreise |
| Gehäuse | GFK-Box IP66 Klasse II, 450 x 660 x 220 mm |
| Kapazität | 72 DIN-Module |
| Dokumentation | Einlinienschaltplan, Konformitätserklärung, SPI-Prüfbericht |
Die elektrischen Eigenschaften entsprechen den von der offiziellen Icierre-Distribution für die Konfiguration ICR-QAC 26/30 kW 50A angegebenen Werten.
GFK und IP66: wann sie wirklich nötig sind
Die Größen bis 25 kW verwenden ein Polycarbonat-Gehäuse IP65. Hier wird auf GFK mit Schutzart IP66 gewechselt, das zusätzlich Dichtheit gegen starke Wasserstrahlen bietet, nicht nur gegen gewöhnliche. GFK hält im Vergleich zu Polycarbonat einer längeren UV-Einwirkung besser stand, ohne zu vergilben oder spröde zu werden, und hat eine höhere Dimensionsstabilität bei Temperaturschwankungen.
Es ist die richtige Wahl für industrielle Außeninstallationen und landwirtschaftliche Umgebungen, in denen der Schaltschrank mit einem Hochdruckreiniger gewaschen oder Staub und Ammoniak ausgesetzt werden kann. In einem überdachten Technikraum ist der Unterschied weniger relevant und bringt dennoch einen größeren Platzbedarf mit sich.
Häufig gestellte Fragen
Muss ich außer diesem Schaltschrank weitere Geräte vorsehen, um normkonform zu sein?
Auf der Schnittstellenseite ist diese Konfiguration vollständig: Hauptgerät, Schnittstellengerät, Schnittstellenschutz und Backup sind alle vorhanden. Vorzusehen bleiben die Schutzeinrichtungen auf der Gleichstromseite mit einem Generatoranschlusskasten für die Strings sowie die Koordination mit der Hauptverteilung der Verbraucheranlage.
Warum ist der Fehlerstromschutz 300 mA und nicht 30 mA?
Bei 30 A Betriebsstrom würden die physiologischen Ableitströme der EMV-Filter des Wechselrichters und der Kabel ein 30 mA-Gerät ständig auslösen lassen. Die Schwelle von 300 mA in Klasse A schützt vor Brandgefahr und eindeutigen Fehlern, was die auf dieser Anlagenebene geforderte Funktion ist.
Kann ich zwei Wechselrichter mit je 15 kW anschließen?
Die Standardkonfiguration sieht eine einzige geschützte Leitung nach dem Schnittstellengerät vor. Bei zwei Wechselrichtern sind zwei getrennte Schutzeinrichtungen erforderlich, um die Selektivität zu erhalten: Die Lösung ist eine für zwei Leitungen vorbereitete Version, die bei der Bestellung anzufragen ist.
Der Schaltschrank ist für seine Größe leicht: stimmt der Wert?
Das im Katalog angegebene Gewicht wird derzeit mit dem Hersteller überprüft: eine GFK-Box mit 72 Modulen, 50 A-Schaltern und einem Schütz wiegt realistisch mehr als angegeben. Wenn der Wert für die Logistik deiner Baustelle entscheidend ist, frag uns vor der Bestellung, und wir bestätigen ihn.
Ist die Relaiseinstellung für jeden Netzbetreiber geeignet?
Die werkseitige Einstellung folgt den Standardschwellen von e-distribuzione. Wenn der Anschlusspunkt von einem lokalen Netzbetreiber mit eigenen Vorgaben versorgt wird, muss die spezifische Einstellung bei der Bestellung angefordert werden: Sie auf der Baustelle zu wiederholen erfordert einen Techniker mit Relaisprüfbox und ein neues Protokoll.
