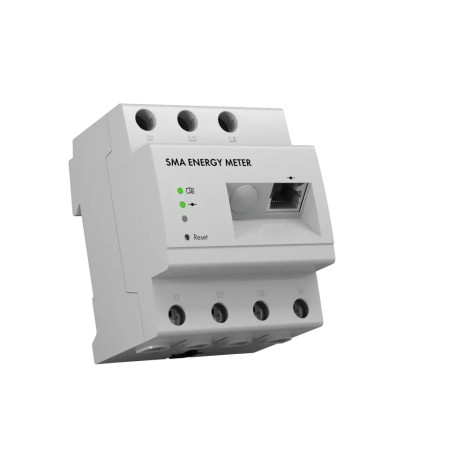

EMETER-20 SMA Energy Meter bidirectionnel
SMA Energy Meter EMETER-20 : compteur bidirectionnel triphasé (utilisable aussi en monophasé) à raccordement direct jusqu'à 63 A par phase, au-delà avec transformateurs externes. Il mesure soutirage, injection et production avec une précision de 1 % et un cycle d'une seconde, et transmet les données par Ethernet aux systèmes SMA.
Rail DIN, 4 modules, 70 x 88 x 65 mm, 0,3 kg, IP2X, consommation propre inférieure à 3 W, garantie 2 ans.
Le SMA Energy Meter EMETER-20 mesure, phase par phase et dans les deux sens, l'énergie échangée avec le réseau au point de raccordement. Il transmet les valeurs sur le réseau local par Ethernet aux appareils SMA, qui s'en servent pour gérer l'autoconsommation, la charge et la décharge de la batterie et la limitation de l'injection. Il peut aussi mesurer la production d'onduleurs photovoltaïques d'autres marques.
Raccordement direct : les conducteurs de phase traversent le compteur
C'est la différence avec la version CT. Dans l'EMETER-20, les conducteurs de phase arrivent directement sur les bornes du compteur, jusqu'à 63 A par phase : pas besoin de transformateurs de courant, donc pas de sens de TC à respecter ni d'erreur de signe due à un TC monté à l'envers. En contrepartie, il faut de la place et un câblage adapté : le compteur occupe 4 modules DIN et, avec une protection de 63 A, demande des conducteurs de 10 à 16 mm². Dans un tableau domestique déjà plein, vérifiez avant qu'il y trouve sa place. Au-delà de 63 A, on raccorde des transformateurs de courant externes.
Caractéristiques techniques EMETER-20
| Mesure | Triphasée bidirectionnelle, utilisable aussi en monophasé |
| Courant nominal / limite par phase | 5 A / 63 A (au-delà avec transformateurs de courant externes) |
| Tension nominale / fréquence | 230 / 400 V, 50 / 60 Hz (±5 %) |
| Courant de démarrage | Inférieur à 25 mA |
| Précision / cycle de mesure | 1 % / 1000 ms |
| Section de raccordement | 10-16 mm² pour protection 63 A (mécanique 1,5-25 mm²), couple 2,0 Nm |
| Communication | Ethernet 10/100 Mbit/s, RJ45, vers le routeur local |
| Température de fonctionnement | de -25 à +40 °C |
| Protection | IP2X, classe d'isolation II |
| Montage | Rail DIN, 4 modules, en tableau ou armoire de comptage |
| Dimensions et poids | 70 x 88 x 65 mm, 0,3 kg |
| Consommation propre | Inférieure à 3 W |
| Signalisation | 2 LED |
| Garantie | 2 ans |
Quand il est nécessaire et quand il ne l'est pas
Il est nécessaire sur toute installation SMA qui doit connaître les échanges avec le réseau : avec batterie, avec limitation ou injection zéro, ou pour afficher la consommation de la maison dans Sunny Portal. Il ne l'est pas si vous installez le Sunny Home Manager 2.0, qui intègre déjà un compteur jusqu'à 63 A : l'EMETER-20 ne s'ajoute alors que pour mesurer un point supplémentaire de l'installation ou la production d'un onduleur d'une autre marque. Mieux vaut le clarifier au moment du devis pour ne pas acheter deux fois la même mesure.
EMETER-20 ou Energy Meter CT
Le choix dépend du tableau. L'EMETER-20 à raccordement direct est plus simple à mettre en service et sans risque de TC inversé, mais il occupe 4 modules et les câbles de puissance doivent le traverser. Les versions CT, comme l'EM-3CT63A-21, occupent 2 modules et s'installent sans couper les conducteurs, pratique sur un tableau existant. Tenez compte aussi de l'environnement : l'EMETER-20 fonctionne jusqu'à 40 °C ; dans un tableau exposé au soleil ou très chargé, surveillez la température intérieure.
Questions fréquentes
Remplace-t-il le compteur du gestionnaire de réseau ?
Non. Le compteur de facturation reste celui du gestionnaire de réseau. L'EMETER-20 est une mesure de gestion installée en aval, que le système SMA utilise pour piloter l'onduleur et la batterie.
Peut-on l'utiliser en monophasé ?
Oui, le compteur est triphasé mais déclaré utilisable aussi sur les installations monophasées.
Fonctionne-t-il avec des onduleurs non SMA ?
Il peut mesurer leur production et la mettre à disposition des systèmes SMA, par exemple pour le calcul de l'autoconsommation. La gestion active de l'installation, c'est-à-dire la charge de la batterie et la limitation de l'injection, reste conçue pour les appareils SMA.
A-t-il besoin du Wi-Fi ?
Non, et il n'en a pas : la liaison se fait par câble Ethernet vers le routeur ou le switch auquel sont reliés l'onduleur et le gestionnaire d'énergie. Prévoyez un câble réseau jusqu'au tableau.
Que se passe-t-il au-delà de 63 A par phase ?
Le compteur reste le même, mais la mesure se fait avec des transformateurs de courant externes. Un abonnement domestique y arrive rarement : un triphasé de 15 kW appelle environ 22 A par phase.
