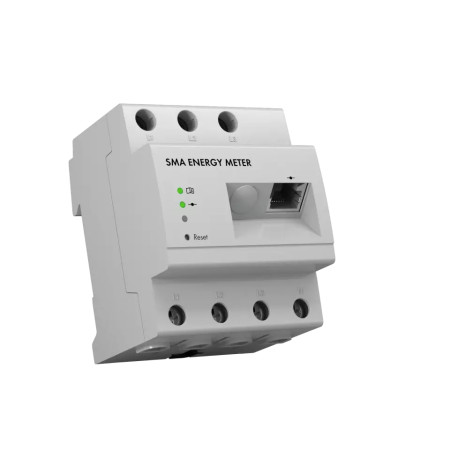

EMETER-20 SMA Energy Meter bidirektional
SMA Energy Meter EMETER-20: bidirektionaler Drehstromzähler (auch einphasig nutzbar) mit Direktmessung bis 63 A pro Phase, darüber mit externen Wandlern. Misst Bezug, Einspeisung und Erzeugung mit 1% Genauigkeit im Sekundentakt und sendet die Daten per Ethernet an SMA-Systeme.
Hutschiene, 4 TE, 70 x 88 x 65 mm, 0,3 kg, IP2X, Eigenverbrauch unter 3 W, 2 Jahre Garantie.
Der SMA Energy Meter EMETER-20 misst phasengenau und in beide Richtungen die am Netzanschlusspunkt ausgetauschte Energie. Er sendet die Werte per Ethernet ins lokale Netzwerk an SMA-Geräte, die damit Eigenverbrauch, Laden und Entladen der Batterie sowie die Einspeisebegrenzung steuern. Er kann auch die Erzeugung von PV-Wechselrichtern anderer Hersteller erfassen.
Direktmessung: Die Außenleiter laufen durch den Zähler
Das ist der Unterschied zur CT-Version. Beim EMETER-20 werden die Außenleiter direkt an die Zählerklemmen angeschlossen, bis 63 A pro Phase: Stromwandler sind nicht nötig, also keine Wandlerrichtung zu beachten und keine Vorzeichenfehler durch einen verkehrt montierten Wandler. Dafür braucht es Platz und passende Verdrahtung: Der Zähler belegt 4 Teilungseinheiten und erfordert bei 63-A-Absicherung Leiter mit 10 bis 16 mm². In einem vollen Hausverteiler sollte vorher geprüft werden, ob er hineinpasst. Für Ströme über 63 A werden externe Stromwandler angeschlossen.
Technische Daten EMETER-20
| Messung | Dreiphasig bidirektional, auch einphasig nutzbar |
| Nenn- / Grenzstrom pro Außenleiter | 5 A / 63 A (darüber mit externen Stromwandlern) |
| Nennspannung / Frequenz | 230 / 400 V, 50 / 60 Hz (±5%) |
| Anlaufstrom | Unter 25 mA |
| Genauigkeit / Messzyklus | 1% / 1000 ms |
| Anschlussquerschnitt | 10-16 mm² bei 63-A-Absicherung (mechanisch 1,5-25 mm²), Anzugsmoment 2,0 Nm |
| Kommunikation | Ethernet 10/100 Mbit/s, RJ45, zum lokalen Router |
| Betriebstemperatur | -25 bis +40 °C |
| Schutz | IP2X, Schutzklasse II |
| Montage | Hutschiene, 4 TE, im Verteiler oder Zählerschrank |
| Abmessungen und Gewicht | 70 x 88 x 65 mm, 0,3 kg |
| Eigenverbrauch | Unter 3 W |
| Statusanzeige | 2 LEDs |
| Garantie | 2 Jahre |
Wann er nötig ist und wann nicht
Nötig ist er in jeder SMA-Anlage, die den Netzaustausch kennen muss: mit Batterie, mit Einspeisebegrenzung oder Nulleinspeisung oder wenn der Hausverbrauch im Sunny Portal sichtbar sein soll. Nicht nötig ist er, wenn der Sunny Home Manager 2.0 installiert wird, der bereits einen Zähler bis 63 A enthält: Dann wird der EMETER-20 nur für einen weiteren Messpunkt oder die Erzeugung eines Fremd-Wechselrichters ergänzt. Das sollte schon im Angebot geklärt werden, damit dieselbe Messung nicht doppelt gekauft wird.
EMETER-20 oder Energy Meter CT
Die Wahl hängt vom Verteiler ab. Der direkt messende EMETER-20 ist einfacher in Betrieb zu nehmen und hat kein Risiko vertauschter Wandler, belegt aber 4 TE und die Leistungskabel müssen durch ihn geführt werden. Die CT-Versionen wie der EM-3CT63A-21 belegen 2 TE und werden ohne Auftrennen der Leiter installiert, praktisch bei Arbeiten an einem bestehenden Verteiler. Auch die Umgebung zählt: Der EMETER-20 arbeitet bis 40 °C, in einem sonnenexponierten oder dicht bestückten Verteiler sollte die Innentemperatur beachtet werden.
Häufige Fragen
Ersetzt er den Zähler des Netzbetreibers?
Nein. Der abrechnungsrelevante Zähler bleibt der des Netzbetreibers. Der EMETER-20 ist eine nachgeschaltete Betriebsmessung, mit der das SMA-System Wechselrichter und Batterie regelt.
Kann er einphasig verwendet werden?
Ja, der Zähler ist dreiphasig, laut Hersteller aber auch in einphasigen Anlagen einsetzbar.
Funktioniert er mit Wechselrichtern anderer Hersteller?
Er kann deren Erzeugung messen und den SMA-Systemen zur Verfügung stellen, etwa für die Eigenverbrauchsberechnung. Das aktive Anlagenmanagement, also Batterieladung und Einspeisebegrenzung, ist weiterhin auf SMA-Geräte ausgelegt.
Braucht er WLAN?
Nein, er hat auch keines: Die Verbindung erfolgt per Ethernet-Kabel zum Router oder Switch, an dem Wechselrichter und Energiemanager hängen. Ein Netzwerkkabel bis zum Verteiler ist einzuplanen.
Was gilt über 63 A pro Phase?
Der Zähler bleibt derselbe, gemessen wird dann über externe Stromwandler. Ein Haushaltsanschluss erreicht das selten: Ein dreiphasiger 15-kW-Anschluss zieht etwa 22 A pro Phase.
