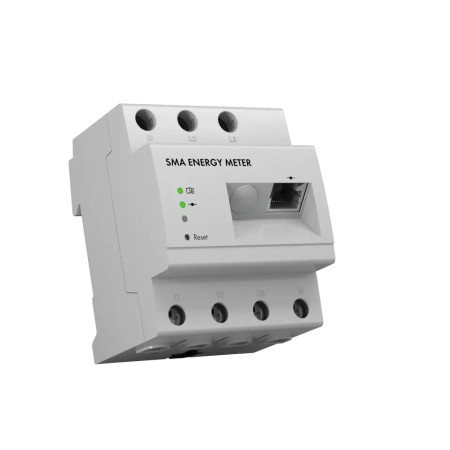

EMETER-20 SMA Energy Meter bidirezionale

SMA Energy Meter EMETER-20: contatore bidirezionale trifase (utilizzabile anche in monofase) a inserzione diretta fino a 63 A per fase, oltre con trasformatori esterni. Misura prelievo, immissione e produzione con precisione dell'1% e ciclo di 1 secondo, e trasmette i dati via Ethernet ai sistemi SMA.

Guida DIN, 4 moduli, 70 x 88 x 65 mm, 0,3 kg, IP2X, autoconsumo sotto 3 W, garanzia 2 anni.

377,45 € IVA escl.

L'SMA Energy Meter EMETER-20 è il contatore che misura, fase per fase e in entrambi i sensi, l'energia scambiata con la rete al punto di connessione. Trasmette i valori in rete locale via Ethernet ai dispositivi SMA, che li usano per gestire l'autoconsumo, la carica e la scarica della batteria e la limitazione dell'immissione. Può misurare anche la produzione di inverter fotovoltaici di altre marche.

Inserzione diretta: i cavi di fase passano dal contatore

È la differenza rispetto alla versione CT. Nell'EMETER-20 i conduttori di fase entrano direttamente nei morsetti del contatore, fino a 63 A per fase: non servono trasformatori amperometrici, quindi niente verso dei TA da rispettare né errori di segno dovuti a un TA montato al contrario. In cambio servono spazio e cablaggio adeguati: il contatore occupa 4 moduli DIN e, con protezione a 63 A, richiede conduttori da 10 a 16 mm². In un quadro domestico già pieno va verificato prima che ci stia. Per correnti superiori a 63 A si collegano trasformatori di corrente esterni.

Specifiche tecniche EMETER-20

MisuraTrifase bidirezionale, utilizzabile anche in monofase
Corrente nominale / limite per fase5 A / 63 A (oltre con trasformatori di corrente esterni)
Tensione nominale / frequenza230 / 400 V, 50 / 60 Hz (±5%)
Corrente di avviamentoInferiore a 25 mA
Precisione / ciclo di misura1% / 1000 ms
Sezione di collegamento10-16 mm² per protezione a 63 A (meccanica 1,5-25 mm²), coppia 2,0 Nm
ComunicazioneEthernet 10/100 Mbit/s, connettore RJ45, verso il router locale
Temperatura di funzionamentoda -25 a +40 °C
ProtezioneIP2X, classe di isolamento II
MontaggioGuida DIN, 4 moduli, in quadro o vano contatore
Dimensioni e peso70 x 88 x 65 mm, 0,3 kg
AutoconsumoInferiore a 3 W
Indicazioni di stato2 LED
Garanzia2 anni

Quando serve e quando no

Serve su ogni impianto SMA che deve conoscere lo scambio con la rete: con batteria, con limitazione o zero immissione, o quando si vogliono vedere i consumi della casa sul Sunny Portal. Non serve, invece, se si installa il Sunny Home Manager 2.0, che ha già il contatore integrato fino a 63 A: in quel caso l'EMETER-20 si aggiunge solo per misurare un punto ulteriore dell'impianto o la produzione di un inverter di altra marca. Conviene chiarirlo in fase di preventivo per non comprare due volte la stessa misura.

EMETER-20 o Energy Meter CT

La scelta dipende dal quadro. L'EMETER-20 a inserzione diretta è più semplice da mettere in servizio e non ha il rischio dei TA invertiti, ma occupa 4 moduli e richiede il passaggio dei cavi di potenza. Le versioni CT, come l'EM-3CT63A-21, occupano 2 moduli e si installano senza interrompere i conduttori, comodo quando si interviene su un quadro esistente. Va considerato anche l'ambiente: l'EMETER-20 lavora fino a 40 °C, quindi in un quadro esposto al sole o molto affollato la temperatura interna va tenuta d'occhio.

Domande frequenti

Sostituisce il contatore del distributore?

No. Il contatore fiscale resta quello del distributore. L'EMETER-20 è una misura di gestione installata a valle, che serve all'impianto SMA per regolare inverter e batteria.

Si può usare su un impianto monofase?

Sì, il contatore è trifase ma è dichiarato utilizzabile anche in monofase.

Funziona con inverter non SMA?

Può misurare la produzione di inverter di altre marche e renderla disponibile ai sistemi SMA, ad esempio per il calcolo dell'autoconsumo. La gestione attiva dell'impianto, cioè carica della batteria e limitazione dell'immissione, resta pensata per i dispositivi SMA.

Serve la connessione Wi-Fi?

No, e non c'è: il collegamento è via cavo Ethernet verso il router o lo switch a cui sono collegati inverter e gestore energetico. Va previsto il cavo di rete fino al quadro.

Cosa succede sopra i 63 A per fase?

Il contatore resta lo stesso, ma la misura va fatta con trasformatori di corrente esterni. Per un'utenza domestica è raro arrivarci: un trifase da 15 kW assorbe circa 22 A per fase.
