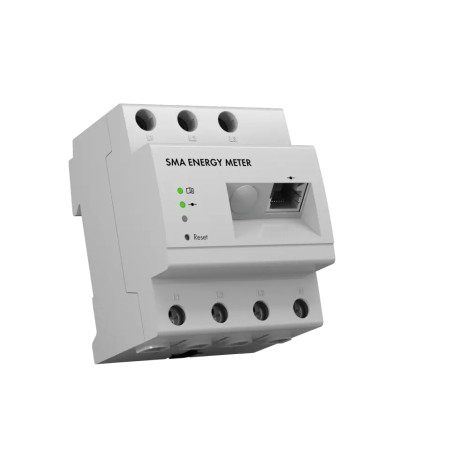

EMETER-20 SMA Energy Meter bidireccional

SMA Energy Meter EMETER-20: medidor bidireccional trifásico (utilizable también en monofásico) de conexión directa hasta 63 A por fase, y más con transformadores externos. Mide consumo, inyección y producción con una precisión del 1% y un ciclo de 1 segundo, y envía los datos por Ethernet a los sistemas SMA.

Carril DIN, 4 módulos, 70 x 88 x 65 mm, 0,3 kg, IP2X, autoconsumo inferior a 3 W, garantía de 2 años.

377,45 € Tax escl.

El SMA Energy Meter EMETER-20 mide, fase por fase y en ambos sentidos, la energía intercambiada con la red en el punto de conexión. Envía los valores por la red local vía Ethernet a los equipos SMA, que los usan para gestionar el autoconsumo, la carga y descarga de la batería y la limitación de la inyección. También puede medir la producción de inversores fotovoltaicos de otras marcas.

Conexión directa: los cables de fase pasan por el medidor

Es la diferencia con la versión CT. En el EMETER-20 los conductores de fase entran directamente en los bornes del medidor, hasta 63 A por fase: no hacen falta transformadores de corriente, así que no hay sentido de TC que respetar ni errores de signo por un TC montado al revés. A cambio, se necesitan espacio y cableado adecuados: el medidor ocupa 4 módulos DIN y, con protección de 63 A, requiere conductores de 10 a 16 mm². En un cuadro doméstico ya lleno hay que comprobar antes que quepa. Para corrientes superiores a 63 A se conectan transformadores de corriente externos.

Especificaciones técnicas EMETER-20

MedidaTrifásica bidireccional, utilizable también en monofásico
Corriente nominal / límite por fase5 A / 63 A (más con transformadores de corriente externos)
Tensión nominal / frecuencia230 / 400 V, 50 / 60 Hz (±5%)
Corriente de arranqueInferior a 25 mA
Precisión / ciclo de medida1% / 1000 ms
Sección de conexión10-16 mm² para protección de 63 A (mecánica 1,5-25 mm²), par 2,0 Nm
ComunicaciónEthernet 10/100 Mbit/s, RJ45, hacia el router local
Temperatura de funcionamientode -25 a +40 °C
ProtecciónIP2X, clase de aislamiento II
MontajeCarril DIN, 4 módulos, en cuadro o armario de contador
Dimensiones y peso70 x 88 x 65 mm, 0,3 kg
AutoconsumoInferior a 3 W
Indicadores de estado2 LED
Garantía2 años

Cuándo hace falta y cuándo no

Hace falta en toda instalación SMA que deba conocer el intercambio con la red: con batería, con limitación de inyección o autoconsumo sin excedentes, o cuando se quiere ver el consumo de la vivienda en Sunny Portal. No hace falta, en cambio, si se instala el Sunny Home Manager 2.0, que ya lleva el medidor integrado hasta 63 A: en ese caso el EMETER-20 solo se añade para medir otro punto de la instalación o la producción de un inversor de otra marca. Conviene aclararlo en el presupuesto para no comprar dos veces la misma medida.

EMETER-20 o Energy Meter CT

La elección depende del cuadro. El EMETER-20 de conexión directa es más sencillo de poner en marcha y no tiene el riesgo de los TC invertidos, pero ocupa 4 módulos y los cables de potencia deben pasar por él. Las versiones CT, como el EM-3CT63A-21, ocupan 2 módulos y se instalan sin cortar los conductores, algo cómodo cuando se interviene en un cuadro existente. Hay que considerar también el entorno: el EMETER-20 funciona hasta 40 °C, así que en un cuadro expuesto al sol o muy lleno conviene vigilar la temperatura interior.

Preguntas frecuentes

¿Sustituye al contador de la distribuidora?

No. El contador de facturación sigue siendo el de la distribuidora. El EMETER-20 es una medida de gestión instalada aguas abajo, que el sistema SMA utiliza para regular el inversor y la batería.

¿Se puede usar en una instalación monofásica?

Sí, el medidor es trifásico pero está declarado apto también para monofásico.

¿Funciona con inversores que no son SMA?

Puede medir la producción de inversores de otras marcas y ponerla a disposición de los sistemas SMA, por ejemplo para calcular el autoconsumo. La gestión activa de la instalación, es decir, la carga de la batería y la limitación de la inyección, sigue pensada para equipos SMA.

¿Necesita Wi-Fi?

No, y no lo tiene: la conexión es por cable Ethernet al router o switch al que están conectados el inversor y el gestor energético. Hay que prever el cable de red hasta el cuadro.

¿Qué pasa por encima de 63 A por fase?

El medidor es el mismo, pero la medida debe hacerse con transformadores de corriente externos. Un suministro doméstico rara vez llega: un trifásico de 15 kW consume unos 22 A por fase.
