Kit Panneau Solaire DIY 160W – 72 Cellules 3x6

Le kit panneau solaire DIY 160W de MR WATT contient 72 demi-cellules solaires monocristallines grade A au format 3"x6" (78x156 mm) et les accessoires pour les relier. Avec 72 cellules en série, vous fabriquez un panneau 24V nominal ; vous pouvez aussi en tirer deux bandes 12V d'environ 32 cm de large, à placer là où un panneau large ne rentre pas. Nous avons conçu ce kit nous-mêmes.

Pensé pour les installations 24V

Beaucoup de bateaux de plus de 10 mètres, de camions, d'engins de chantier et une partie des grands camping-cars fonctionnent en 24V. Charger une batterie 24V demande 72 cellules en série : ce kit donne environ 38 V à puissance maximale pour seulement 4 A. Un courant faible, c'est des câbles fins et peu de pertes, même quand le régulateur est loin du panneau, comme souvent à bord.

• Un panneau 24V : 4 colonnes de 18 cellules, une surface de cellules d'environ 63x146 cm.
• Deux bandes 12V : 2 colonnes de 18 cellules chacune, environ 32x146 cm l'une, par exemple de part et d'autre d'un lanterneau ou le long des deux passavants d'un bateau.

Caractéristiques techniques K72MS3-AH

Soudure et encapsulation

Les demi-cellules se soudent comme les cellules entières : le ruban va de la face avant (négatif) d'une cellule à la face arrière (positif) de la suivante. Il faut un fer à souder de 60-80 W à panne plate, une surface lisse et isolante thermiquement et une méthode d'encapsulation (EVA, résine silicone transparente comme QSIL 216 ou double vitrage), non incluse dans le kit. Les dimensions indiquées supposent 3 mm entre les cellules, cadre non compris. Guides et vidéos sont disponibles dans la Learning Zone de mrwatt.eu et sur la chaîne YouTube MRWattDIY.

Ce que vous pouvez en faire au quotidien

En France, 160 W produisent en moyenne environ 0,53 kWh par jour sur l'année, davantage les jours d'été. Sur un bateau 24V au port, ils maintiennent les batteries de servitude chargées et alimentent réfrigérateur, éclairage et instruments ; sur un véhicule utilitaire, ils gardent les batteries chargées pendant les arrêts et alimentent de petits consommateurs comme des éclairages de chantier et des traceurs GPS.

Questions fréquentes

Que contient exactement le kit ?

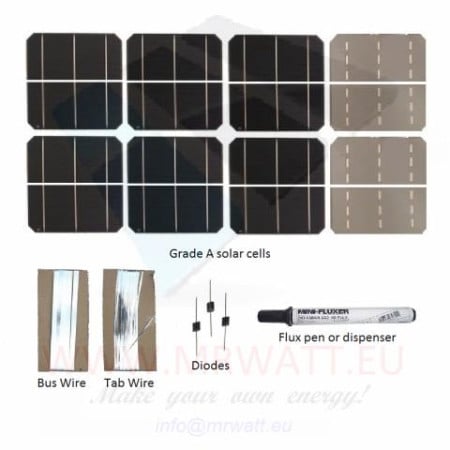

72 demi-cellules solaires monocristallines grade A de 78x156 mm, quelques cellules de rechange pour compenser d'éventuelles casses lors de la soudure ou du transport, du ruban de connexion (tab wire et bus wire), du flux et une diode Schottky. Le fer à souder, les matériaux d'encapsulation, les cadres, les boîtes de jonction et le régulateur de charge ne sont pas inclus.

Quelle différence avec le kit 160W en cellules 6x6 ?

La puissance est la même. Le kit 6x6 utilise 36 cellules entières et donne un panneau 12V de plus de 8 A ; ce kit utilise 72 demi-cellules et donne un panneau 24V d'environ 4 A, ou deux panneaux 12V étroits. Choisissez selon la tension de votre batterie et la forme de l'espace.

J'ai une batterie 12V : puis-je l'utiliser quand même ?

Oui, de deux façons : fabriquez deux panneaux de 36 cellules et reliez-les en parallèle à un régulateur PWM ou MPPT, ou fabriquez un seul panneau 24V et branchez-le sur un régulateur MPPT. Évitez le panneau 24V avec un PWM sur batterie 12V : la moitié de la puissance serait perdue.

Quel régulateur de charge faut-il ?

Le régulateur est toujours indispensable, car brancher le panneau directement sur la batterie la surcharge, avec un risque d'électrolyse et d'explosion. Sur batterie 24V, un régulateur de 10 A suffit ; sur batterie 12V, il faut au moins 15 A.

Combien de temps faut-il pour le fabriquer ?

Avec 72 cellules, comptez quelques après-midi. Soudez d'abord une chaîne de 18 cellules, mesurez sa tension au multimètre (environ 9-10 V au soleil), puis continuez avec les autres. Les cellules de rechange incluses couvrent les premières casses.
