Kit Panel Solar Hazlo Tú Mismo 160W 72 Células 3x6

El kit de panel solar hazlo tú mismo de 160W de MR WATT incluye 72 medias células solares monocristalinas de grado A de 3"x6" (78x156 mm) y los accesorios para conectarlas. Con 72 células en serie fabricas un panel de 24V nominales; también puedes obtener dos franjas de 12V de unos 32 cm de ancho, para colocar donde un panel ancho no cabe. Es un kit diseñado por nosotros.

Pensado para instalaciones de 24V

Muchos barcos de más de 10 metros, camiones, vehículos de obra y parte de las autocaravanas grandes funcionan a 24V. Para cargar una batería de 24V se necesitan 72 células en serie: con este kit obtienes unos 38 V a máxima potencia con solo 4 A de corriente. Corriente baja significa cables finos y pérdidas reducidas incluso cuando el regulador está lejos del panel, como ocurre a menudo a bordo.

• Panel único de 24V: 4 columnas de 18 células, un área de células de unos 63x146 cm.
• Dos franjas de 12V: 2 columnas de 18 células cada una, unos 32x146 cm cada franja, por ejemplo a ambos lados de una claraboya o a lo largo de las dos regalas de un barco.

Especificaciones técnicas K72MS3-AH

Soldadura y encapsulado

Las medias células se sueldan igual que las enteras: la cinta va de la cara frontal (negativo) de una célula a la cara posterior (positivo) de la siguiente. Se necesita un soldador de 60-80 W con punta plana, una superficie lisa y aislante térmica y un sistema de encapsulado (EVA, resina de silicona transparente como QSIL 216 o doble vidrio), no incluido en el kit. Las medidas indicadas consideran 3 mm entre células, sin marco. Encontrarás guías y vídeos en la Learning Zone de mrwatt.eu y en el canal de YouTube MRWattDIY.

Qué puedes hacer con él en el día a día

En España 160 W producen de media unos 0,68 kWh al día en promedio anual, y más de 0,8 kWh en los días de verano. En un barco de 24V amarrado mantienen cargadas las baterías de servicio y alimentan nevera, luces e instrumentos; en un vehículo de trabajo mantienen las baterías cargadas durante las paradas y alimentan pequeños consumos como luces de obra y localizadores.

Preguntas frecuentes

¿Qué incluye exactamente el kit?

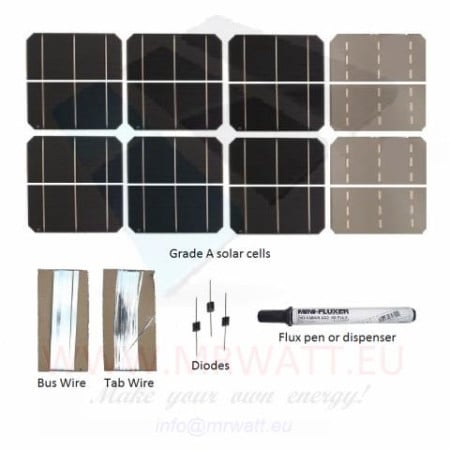

72 medias células solares monocristalinas de grado A de 78x156 mm, algunas células de repuesto para compensar posibles roturas durante la soldadura o el transporte, cinta de conexión (tab wire y bus wire), flux y diodo Schottky. No se incluyen el soldador, los materiales de encapsulado, los marcos, las cajas de conexiones ni el regulador de carga.

¿Qué diferencia hay con el kit de 160W con células 6x6?

La potencia es la misma. El kit 6x6 usa 36 células enteras y da un panel de 12V con más de 8 A; este kit usa 72 medias células y da un panel de 24V con unos 4 A, o dos paneles estrechos de 12V. Elige según la tensión de la batería y la forma del espacio.

Tengo una batería de 12V: ¿puedo usarlo igualmente?

Sí, de dos maneras: fabrica dos paneles de 36 células y conéctalos en paralelo a un regulador PWM o MPPT, o fabrica un único panel de 24V y conéctalo a un regulador MPPT. Evita el panel de 24V con un PWM sobre batería de 12V: se perdería la mitad de la potencia.

¿Qué regulador de carga necesito?

El regulador es siempre obligatorio, porque conectar el panel directamente a la batería la sobrecarga, con riesgo de electrólisis y explosión. Sobre batería de 24V basta un regulador de 10 A; sobre batería de 12V se necesita al menos uno de 15 A.

¿Cuánto tiempo lleva fabricarlo?

Con 72 células, cuenta un par de tardes. Conviene soldar primero una serie de 18 células, medir su tensión con un multímetro (unos 9-10 V a pleno sol) y después seguir con las demás. Las células de repuesto incluidas cubren las primeras roturas.
